Разбиране на 9-те вида динамометрични клетки: Инженерно ръководство за избор

Типът динамометрична клетка не е избор на продукт — това е инженерно решение

При фундаменти на мостови пилоти, системи за поддържане на тунели, проекти за безопасност на язовирни стени и мониторинг на дълбоки фундаментни ями, разходите за избор на грешен сензор дори веднъж далеч надвишават спестяванията от по-ниска цена на доставка. Изборът на сензор за натоварване не е просто „коя марка да купя“, а по-скоро „кой физически принцип отговаря на моята носеща конструкция“. Тази статия прави преглед на девет сензорни продукта от Kingmach, обхващащи както вибриращата жица (VW), така и технологиите за диференциално налягане, за да помогне на инженерите точно да съпоставят оборудването въз основа на действително измерените физически параметри – като концентрирана сила, разпределено напрежение, водно налягане в порите и ниво на водата – и да се избегне често срещаната грешка при избора на сензори, които просто „изглеждат подобни“.”

Кратка справка за продукта (бърз локатор)

Измерено физическо количество	Препоръчителен сензор	Основна технология
Концентрирана сила — прът/кабел през отвор	Куха динамометрична клетка JMZX-3XXXHAT	VW, Пръстеновидна структура с множество струни
Концентрирана сила — Директна компресия	Солидна клетка за натоварване JMZX-35XXHAT	VW, Солидна конструкция с множество струни
Аксиална сила — Дългосрочен мониторинг на пръти/кабели	Измервател на аксиална сила JMZX-38XXAT	VW, Изолиране на напрежението
Аксиална сила — етап на изграждане	Измервател на аксиалната сила на кофража	VW, Издръжлива конструкция
Разпределено земно налягане	Клетка за земно налягане JMZX-50XXAT / 51XXAT	VW, Повърхност, носеща натиск с голяма площ
Водно налягане в порите — дълбок слой	Пиезометър JMZX-55XXHAT	VW, вграден тип
Ниво на водата — Кабелна тръба за наблюдение	Нивомер JMYC-67XXAD	Диференциално налягане, RS485
Ниво на водата — безжична/отдалечена зона	Нивомер JMYC-67XXAWL	Диференциално налягане, 4G

Сензорните технологии зад обхвата

Две различни сензорни технологии покриват тази широка гама от девет продукта. Технологията с вибриращ проводник (VW) осигурява основата за всички сензори за структурна сила и пиезометри. Вътре във VW сензор, опъната стоманена жица вибрира с естествена честота. Деформацията на околния еластичен елемент под натоварване измества напрежението на телта, което променя честотата на нейните вибрации. Тази измерима връзка между честотата и силата формира основата на измерването. Технологията на VW доминира в приложенията за геотехнически и структурен мониторинг на здравето (SHM). Неговият честотен изход остава напълно имунизиран срещу промени в съпротивлението на кабела, проникване на влага и електромагнитни смущения (EMI). Тези точни условия често правят невалидни резистивни тензометрични сензори в заровени, потопени и дългосрочни полеви инсталации.

Второто семейство използва технология за отчитане на диференциално налягане. Чувствителна на натиск диафрагма се отклонява при хидростатично налягане на течността. Вграден процесор и 16-битов AD конвертор трансформират това физическо отклонение в цифрова стойност на нивото на водата. Тази технология е идеално подходяща за наблюдение на нивото на открити води. Конструкцията на вентилиран кабел елиминира атмосферните смущения, така че сензорът работи точно при наличие на барометрични промени. Тези сензори извеждат 4G безжични или RS485 цифрови сигнали за необслужвани отдалечени станции и постигат разделителна способност на милиметрово ниво в тръбите за нивото на водата. Вибриращите жични пиезометри просто не са проектирани да отговарят на тези специфични изисквания за работа в открити води. В крайна сметка основната технология осигурява платформата, но специфичната силова конфигурация на проекта определя точния тип продукт, който се изисква.

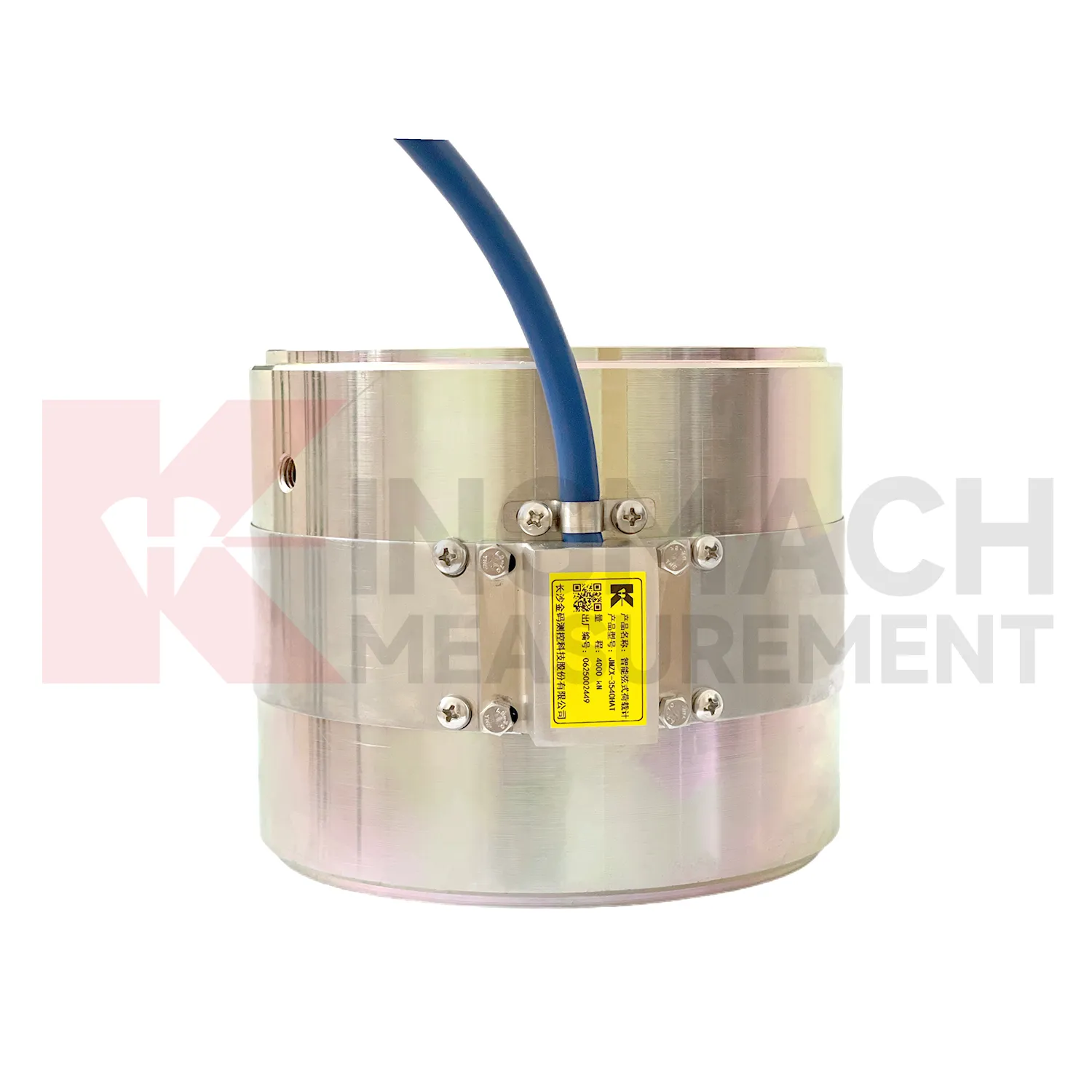

Тип 1 — Твърда динамометрична клетка: Вложка за структурна компресия

Твърдата динамометрична клетка носи структурно натоварване директно, а не просто го усеща.

Път на зареждане: Силата влиза в горната опорна повърхност на сензора. След това силата преминава през цялата площ на напречното сечение на твърдото еластично стоманено тяло. Накрая силата излиза през долната повърхност на лагера.

Приложения: Инженерите използват този тип за наблюдение на опорите на опорите на мостове и изпитване на натоварването на пилоти. При тестване на пилоти пълното изпитвателно натоварване преминава изцяло през тялото на клетката. Той също така служи за проверка на силата на хидравличния крик при операции след натягане и временно наблюдение на компресията.

Основни спецификации: Капацитетът варира от 1000 до 10 000 kN със стриктна резолюция от 0,1 kN в целия диапазон. Моделите разполагат с конфигурация с 3 струни за по-ниски диапазони и конфигурация с 6 струни за по-високи диапазони. Работната температура варира от -30°C до +80°C. Устройството понася претоварване от 300 до 400% от номиналния си капацитет. Вграденият HAT чип съхранява коефициенти на калибриране, автоматично коригира температурата и записва 600 записа на измерване. Сензорът притежава сертификат GB/T 13606-2007.

Твърда граница: Тази клетка се отличава със солиден дизайн без централен отвор. Потребителите не могат да го инсталират на прът или кабел, който трябва да премине през сензора. Опитът за тази адаптация създава ексцентрично натоварване, което обезсилва всички записани измервания.

Тип 2 — Куха динамометрична клетка: Мониторът за анкерен прът

Кухата динамометрична клетка осигурява пръстеновиден дизайн с 50-годишен експлоатационен живот.

Път на зареждане: Сензорът има пръстеновидно или пръстеновидно тяло с централен отвор. Пръчка, болт или сухожилие преминават през този отвор, без изобщо да контактуват с вътрешната стена. Структурната гайка или анкерната плоча лежи директно върху пръстеновидната повърхност. Тялото на пръстена се компресира равномерно около обиколката си и множество VW акорди усредняват сигнала по целия пръстен.

Приложения: Обичайните приложения включват мониторинг на предварително напрегнати анкери и скални болтове. Той ефективно измерва силата на кабела в мостове и подпорни стени. Инженерите разчитат на него за наблюдение на силата на закрепване на язовир и хидроенергия. Той е идеален за наблюдение на модернизиране на съществуващи конструкции, тъй като не изисква разглобяване на структурния елемент.

Основни спецификации: Стандартните мощности варират от 500 до 8000 kN, въпреки че остават налични модели по поръчка. Той използва измервателна конфигурация от 3 до 6 акорда. Проектираният експлоатационен живот е 50 години. Тази дълготрайност разчита на многоетапно обработено за стабилност еластично стоманено тяло, ултра-високоякостни VW проводници и заваряване на котва по международен стандарт. Вграденият HAT чип активно записва 800 измервателни записа. Притежава двойна сертификация по GB/T 13606-2007 и DL/T 269-2022. Последният е хидротехнически стандарт, който е строго задължителен за съответствие на язовирни и водноелектрически проекти.

Твърда граница: Пръстеновидната геометрия изисква проходен прът с правилен размер. Поставянето на куха клетка в плосък компресионен стек без проходен елемент създава неравномерно поле на напрежение и генерира силно ненадеждни показания.

4. Тип 3 — Измервател на натоварването на аксиалната сила: измерване на силата на кабела и опората във времето

Аксиалният силомер заема отделна измервателна ниша между твърди и кухи клетки.

Път на зареждане: Сензорът се прикрепя директно към или се захваща около удължен структурен елемент. Той активно измерва компонента на аксиалната сила по основната ос на елемента. Дизайнът умишлено изолира аксиалната сила от всеки момент на огъване. Стандартна клетка за компресиране не може да осигури тази критична способност за изолация.

Приложения: Той осигурява дългосрочно наблюдение на силата на кабела при въжени мостове, висящи мостове и усъвършенствани системи за стабилизиране на наклони. Той следи подпората и силата на свързване в подпорни стени и дълбоки изкопи. Той също така открива отпускане на предварително напрежение и преразпределение на натоварването в носещи кабели конструкции през техния експлоатационен живот.

Основни спецификации: Сензорът използва сензор за вибриращ проводник, съчетан с вграден интелигентен чип HAT. Купувачите могат да избират или конвенционален VW изход, или интелигентни RS485 цифрови изходни варианти. Изборът просто зависи от дължината на кабела и дали сайтът използва автоматизирано събиране на данни.

Защо този тип има значение: В конструкциите, носещи кабели, прогресивното преразпределение на натоварването, причинено от умора на кабела или влошаване на котвата, остава невидимо за рутинна визуална проверка. Измервателят на аксиална сила генерира количествени данни за тренда. Тези данни казват на инженерите точно кога един кабел наближава своя праг за смяна години преди видим дефект да се появи на структурата.

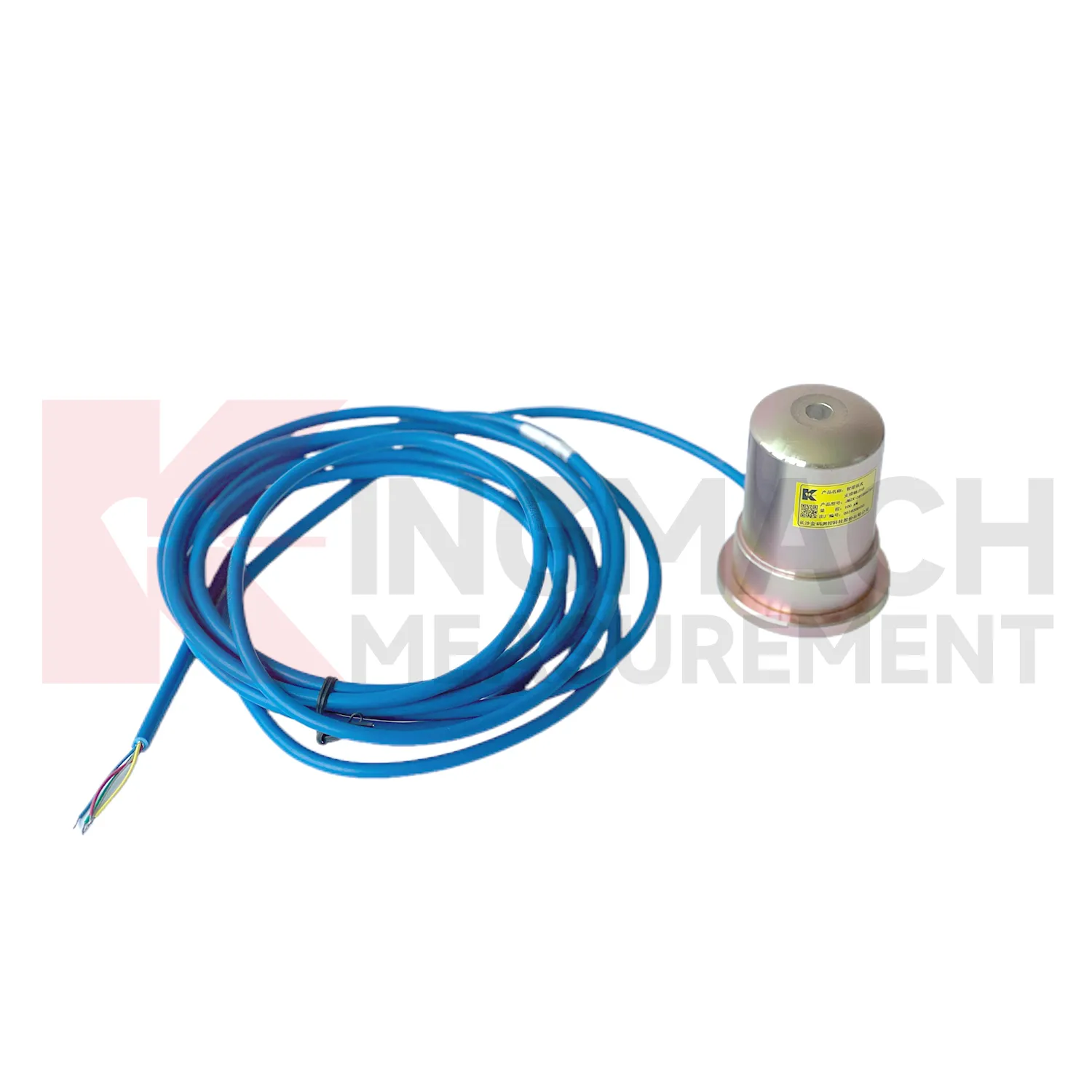

5. Тип 4 — Интелигентен измервател на аксиалната сила на кофража: Безопасност на натоварването във фаза на строителство

Интелигентният аксиален силомер за кофраж обслужва напълно различна фаза на проекта и потребителски профил.

Път на зареждане: Той използва идентичен принцип на измерване на аксиалната сила като модела JMZX-38. Инженерите обаче оптимизираха тази версия специално за временни кофражни подпори, подпори и фалшиви конструкции. Екипите на обекта инсталират и премахват сензора многократно, докато строителството прогресивно напредва през различни етажи или секции.

Приложения: Осигурява активно наблюдение на натоварването на подпорите на бетонния кофраж по време на големи изливания. Той осигурява мониторинг на силата на укрепване в дълбоки изкопи, разположени в близост до уязвими съществуващи структури. Той също така осигурява основен мониторинг на фалшиви конструкции за мостове и повдигнати конструкции по време на фазата на тяхното изграждане.

Защо мониторингът на фазата на строителство е важен: Повредите на кофражите и фалшивите конструкции са сред най-честите причини за фатален структурен колапс по време на строителството на сградата. Данните за аксиалната сила в реално време в опорните подпори незабавно идентифицират опасното преразпределение на натоварването. Това опасно преразпределение често произтича от неравномерно поставяне на бетон, съседни тежки товари на кран или внезапно слягане на основата. Сензорът открива тези аномалии много преди структурата да достигне прага на катастрофална повреда.

Ключово предимство: Производителят специално е проектирал този сензор за невероятно бързи монтажни цикли и изключително здрава работа на активни строителни обекти. Интелигентният HAT изход позволява безопасно показване в реално време директно на място, без да е необходима специална система за запис на данни.

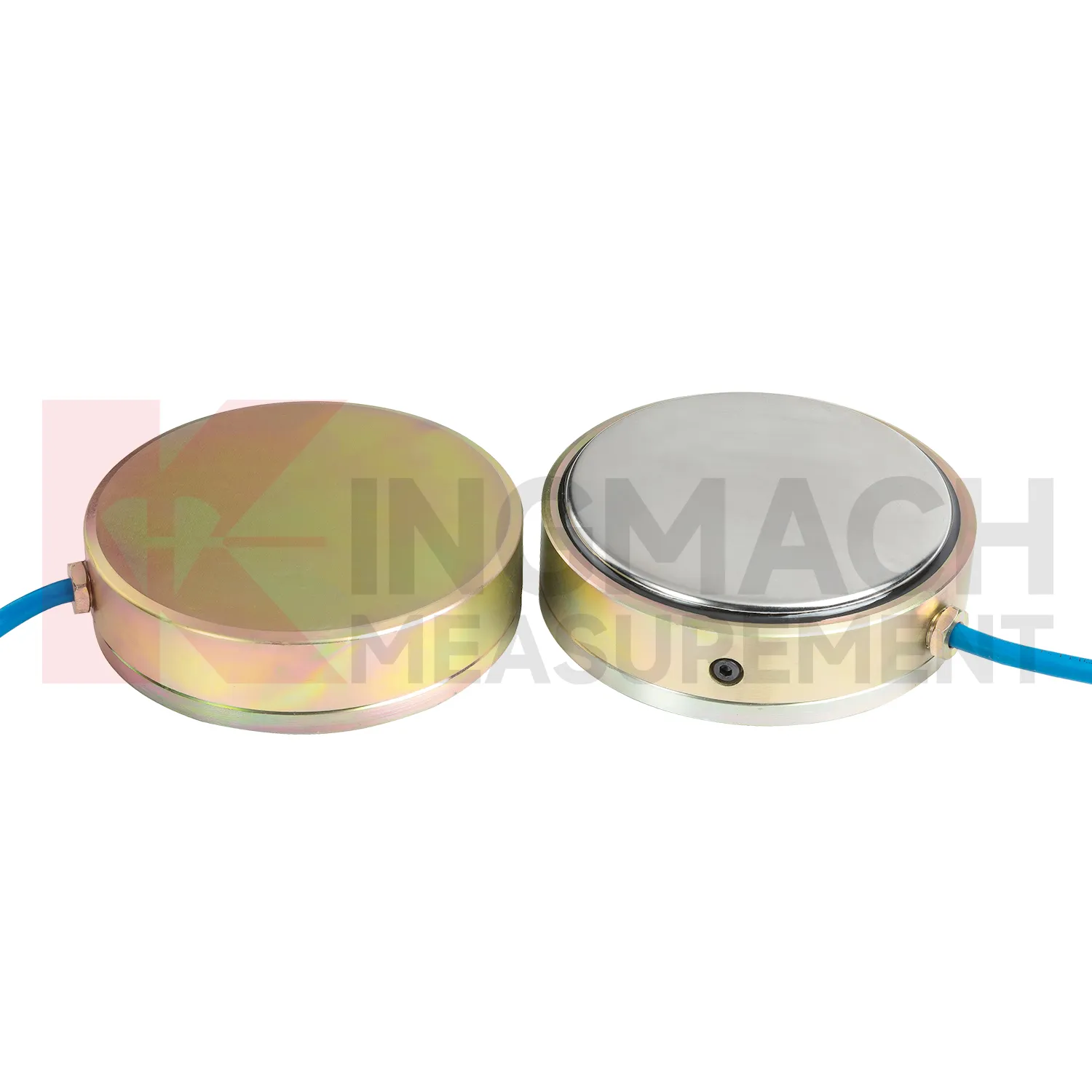

6. Тип 5 — Клетка за земно налягане: Измерване на разпределено напрежение при контакт с почвата

Клетките за земно налягане решават сложен проблем с измерването, който никой друг тип сензор не може да разреши.

Проблемът с измерването: Почвата прилага разпределено контактно напрежение върху широка повърхност, вместо да действа като единично точково натоварване. Конвенционална динамометрична клетка, поставена в една точка, отчита силно локализирания стрес точно в тази точка. Това локално отчитане може да бъде значително по-високо или по-ниско от истинското средно структурно натоварване. Клетката за земно налягане се отличава с изключително голяма плоска повърхност. Това голямо лице ефективно усреднява концентрациите на напрежение, причинени от големи вариации на размера на частиците, нееднородност на уплътняването и произволно групиране на агрегати.

Два варианта:

JMZX-50XXAT служи като стандартен модел. Активно следи подпорни стени, подземни конструкции, облицовки на тунели, насипи и фундаментни плочи. Той прецизно измерва как почвата или пълнежът натоварват конструкцията през целия период на наблюдение.

JMZX-51XXAT служи като големият модел, предназначен за приложения с високо натоварване. Инженерите внедряват този модел в големи язовирни насипи, кесони с голям диаметър и силно натоварени структурни зони за напълване. В тези екстремни среди, лицевата област на стандартната клетка би представила значително недостатъчно истинското разпределение на напрежението в дълбочина.

Вариант на интелигентен суфикс на банкомат: Този вариант включва вграден HAT чип за напълно автоматизирана температурна корекция и надежден цифров изход. Тази технология остава абсолютно необходима за дълбоко вкопани клетки, които изискват дълги кабели. Също така е от решаващо значение за обекти, изпитващи висок EMI от тежки помпи за обезводняване или активно оборудване за изкопни работи.

Критична бележка за инсталиране: Техниците трябва изрично да ориентират лицето на клетката перпендикулярно на основната основна посока на напрежение. Клетка, инсталирана под неправилен ъгъл, измерва неуместен компонент на напрежението, а не специфичното напрежение, което дизайнерът е възнамерявал да наблюдава. Тази грешка остава една от най-честите грешки при неправилно приложение на кювета за земно налягане в полето.

7. Типове 6 — Мониторинг на налягането на флуида: Пиезометри и измерватели на нивото на водата

Водата и налягането на порите функционират като физически сили на единица площ. Измерването им е по същество измерване на динамометрична клетка, приложено директно към течна среда. Този процес разчита на идентичен физически принцип, но използва различен еластичен елемент и различна сензорна геометрия.

Подтип A — Интелигентен пиезометър с вибриращ проводник (JMZX-55XXHAT): Този инструмент измерва налягането на водата в порите и динамичния напор на подпочвените води в сондажи и стойки, като използва доказан VW сензор. Инженерите го проектират за постоянна вградена инсталация дълбоко в геотехнически образувания като основи на язовирни стени, насипи, склонове и обратни части на тунели. Той разполага с вграден HAT чип с автоматична температурна компенсация и RS485 цифров изход. Това е абсолютният основен избор, когато екипите ще заровят или фугират сензора постоянно на място за наблюдение в продължение на години или дори десетилетия. Повишаването на налягането в порите често действа като най-ранния измерим предшественик на катастрофална нестабилност на склона или пропадане на основата на язовир. Това критично предупреждение се появява в данните дни или седмици преди да възникне видима повърхностна деформация.

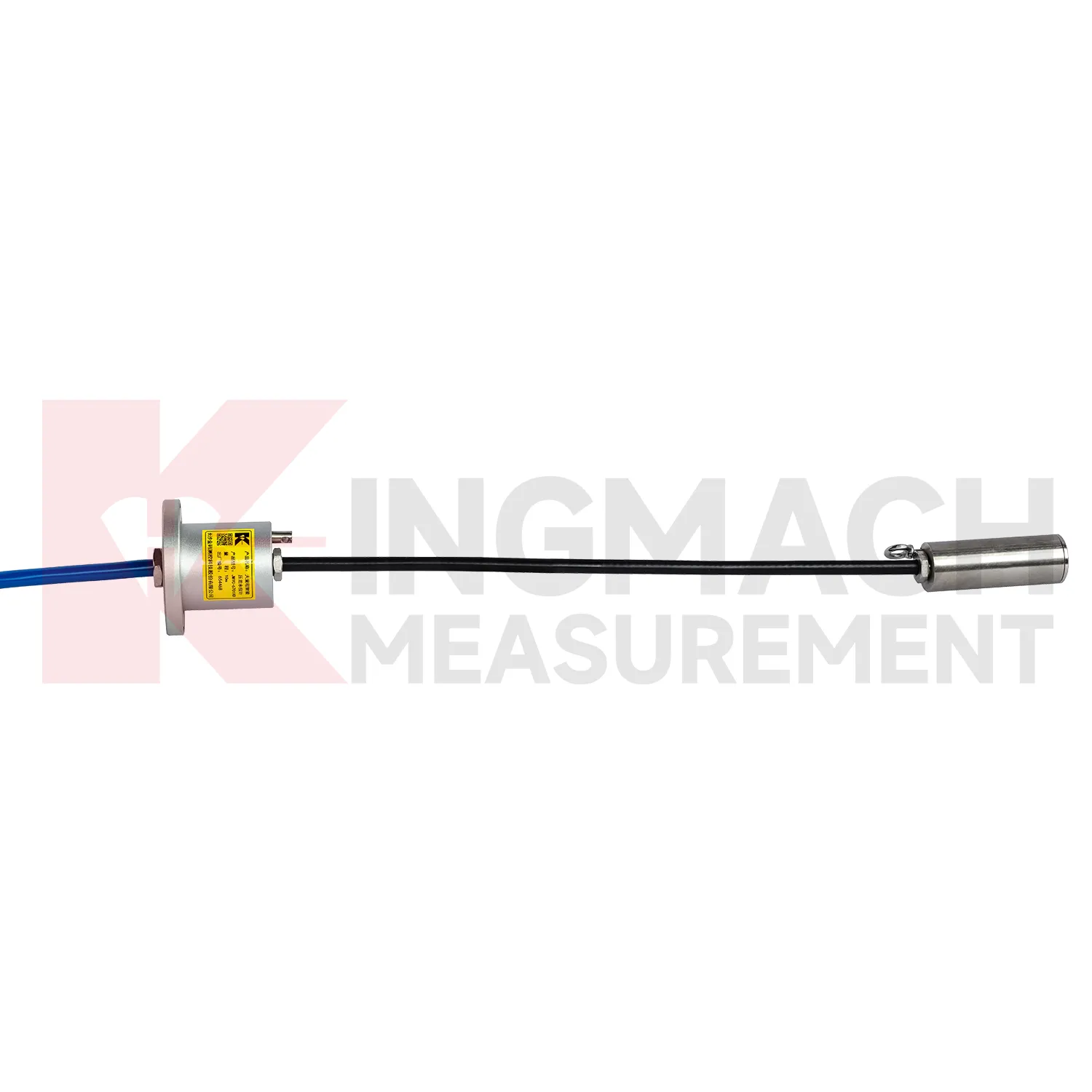

Подтип B — широкообхватен интелигентен водомер за диференциално налягане (JMYC-67XXAD): Този високоспециализиран сензор измерва дълбоко налягане на просмукване и точно ниво на водата. Екипите го инсталират в предварително монтирани пиезометрични тръби, изходи на тръби за освобождаване на налягането и сондажи за мека основа. Той използва усъвършенствана технология за диференциално налягане, съчетана с вентилиран кабел. Компактните му размери от φ24 mm × 71,5 mm гарантират, че е достатъчно малък, за да бъде плавно поставен във всяка стандартна тръба за наблюдение. Той осигурява изключителна разделителна способност от 0,1 mm и оценка на точност от 0,2% FS. Работи с цифров изход RS485 (DC 9-24V) и функционира в температурен диапазон от −20°C до +80°C. Инженерите избират този модел, когато дадена инсталация стриктно изисква субмилиметрова разделителна способност на нивото на водата в рамките на тръба и обектът вече притежава кабелно захранване заедно с RS485 инфраструктура за данни.

Подтип C — Интегриран водомер с широкообхватно диференциално налягане с 4G (JMYC-67XXAWL): Този модел представлява най-добрия вариант за автономно внедряване на място. Той безпроблемно интегрира 4G безжичен DTU, литиева батерия с голям капацитет 3,6 V/38 Ah без презареждане и специален дисплей за мобилно приложение в изключително компактно устройство с размери 85 mm × 85 mm × 106 mm. Осигурява надеждна разделителна способност от 1 mm и стриктна точност от ±0,1% FS. Притежава официален сертификат по стандартите GB/T 11828.2-2022. Животът на батерията агресивно варира от 5 месеца на бързи 20-минутни интервали до доста над 3 години на 6-часови интервали. Това е перфектният избор за необслужвани станции за хидрологичен мониторинг, дистанционно наблюдение на резервоари и обширни мрежи за наблюдение на повърхностни/подземни води, където традиционната мрежова мощност и кабелна инфраструктура остават напълно недостъпни.

Таблица за избор на продукт

При големи програми за безопасност на язовири инженерните екипи рутинно разполагат едновременно и трите вида налягане на флуида. Те поставят VW пиезометри дълбоко в завесата за фугиране на основата. Те инсталират RS485 водомери сигурно в пиезометричните тръби на ревизионната галерия. И накрая, те позиционират 4G водомери точно на измервателните станции на повърхностния резервоар. Всеки отделен сензор обслужва много специфична точка на измерване в рамките на една и съща цялостна мрежа за наблюдение на безопасността.

8. Конвенционална срещу интелигентна ШАПКА: Решението за всеки тип

Всеки базиран на VW тип, споменат по-горе, се предлага както в конвенционални, така и в усъвършенствани интелигентни HAT варианти.

Конвенционалният изход на VW произвежда необработен честотен сигнал. Този необработен сигнал абсолютно изисква външно устройство за четене или специален регистратор на данни за щателно преобразуване на честотата в използваеми инженерни единици. Той предлага най-ниската първоначална цена на единица и може да се похвали с доказана надеждност, установена в продължение на няколко десетилетия. Той представлява правилният избор за малък брой сензори, къси кабели и по-стари сайтове, които вече притежават съществуваща инфраструктура за отчитане на VW.

Smart HAT изходът използва вграден чип, който доставя напълно калибрирани RS485 цифрови стойности директно на потребителя. Това елиминира необходимостта от междинно кондициониране на сигнала. Температурната компенсация се извършва автоматично. Вграденото хранилище ефективно буферира критични данни, ако връзката на основния регистратор прекъсне или бъде прекъсната. Това е правилният избор за големи сензорни масиви, надхвърлящи 20 инструмента. Като вземем за пример проект с 50 сензора в продължение на 10 години, решението Smart HAT в сравнение с традиционна самостоятелна система може да постигне приблизително 30–40% спестявания в кабелите и каналите за записване на данни, да намали разходите за поддръжка на място и пътуване с около 50% и да намали общите разходи за жизнения цикъл с 20–25%. Това е необходимо за дълги кабели над 100 метра и силно автоматизирани обекти, където тежките електромагнитни помехи от строително оборудване бързо биха влошили стандартния аналогов аналог. VW сигнали.

Водомерите за диференциално налягане от серията JMYC са интелигентни по своята същност. Не съществува конвенционален вариант за тези специализирани инструменти. JMYC-67XXAD извежда стандартен RS485 за кабелни автоматизирани системи. JMYC-67XXAWL извежда надежден 4G за напълно безжично внедряване без надзор. Изборът между тях строго зависи от инфраструктурата на сайта, а не от възможностите на основния сензор.

Докато интелигентните сензори струват повече на единица предварително, те драстично намаляват общите разходи за притежание. Те минимизират необходимия брой канали за запис на данни, опростяват сложното окабеляване и агресивно намаляват честотата на посещенията за поддръжка. В стандартна система за наблюдение на язовир с 50 сензора, дългосрочните спестявания на разходи през жизнения цикъл за 10-годишна програма обикновено надхвърлят първоначалната предварителна премия с много значителна разлика.

Правилният тип се определя от силата, а не от каталога

Всеки от деветте отделни продукта в тази обширна гама съществува, защото в реални инженерни проекти съществува изключително специфична конфигурация на силата. Правилният тип никога не е просто продуктово предпочитание; остава абсолютна геометрична необходимост. Сериозните програми за структурен мониторинг рутинно разполагат три до пет различни типа едновременно. Пълната структурна картина на безопасността по своята същност изисква множество параметри за измерване, а не само множество дублиращи се сензори от абсолютно същия тип.
