Плътна срещу куха динамометрична клетка: Изчерпателно ръководство за инженерен избор (траектории на силата и типични приложения и изисквания за сертифициране)

Изборът между твърда динамометрична клетка срещу куха динамометрична клетка е истинско инженерно решение. Това не е битка за характеристиките на продукта. Фундаменталната разлика се състои в това как силата се въвежда към сензора. Този път на натоварване определя къде всеки тип работи надеждно и къде неизбежно ще се повреди. Тази статия служи като инструмент за вземане на решения. Той основава сравнението на инженерната логика, а не на предпочитанията на марката. Ще започнем с това какво всъщност представлява всеки сензор. Думите "твърд" и "кух" описват формата, но не описват функцията.

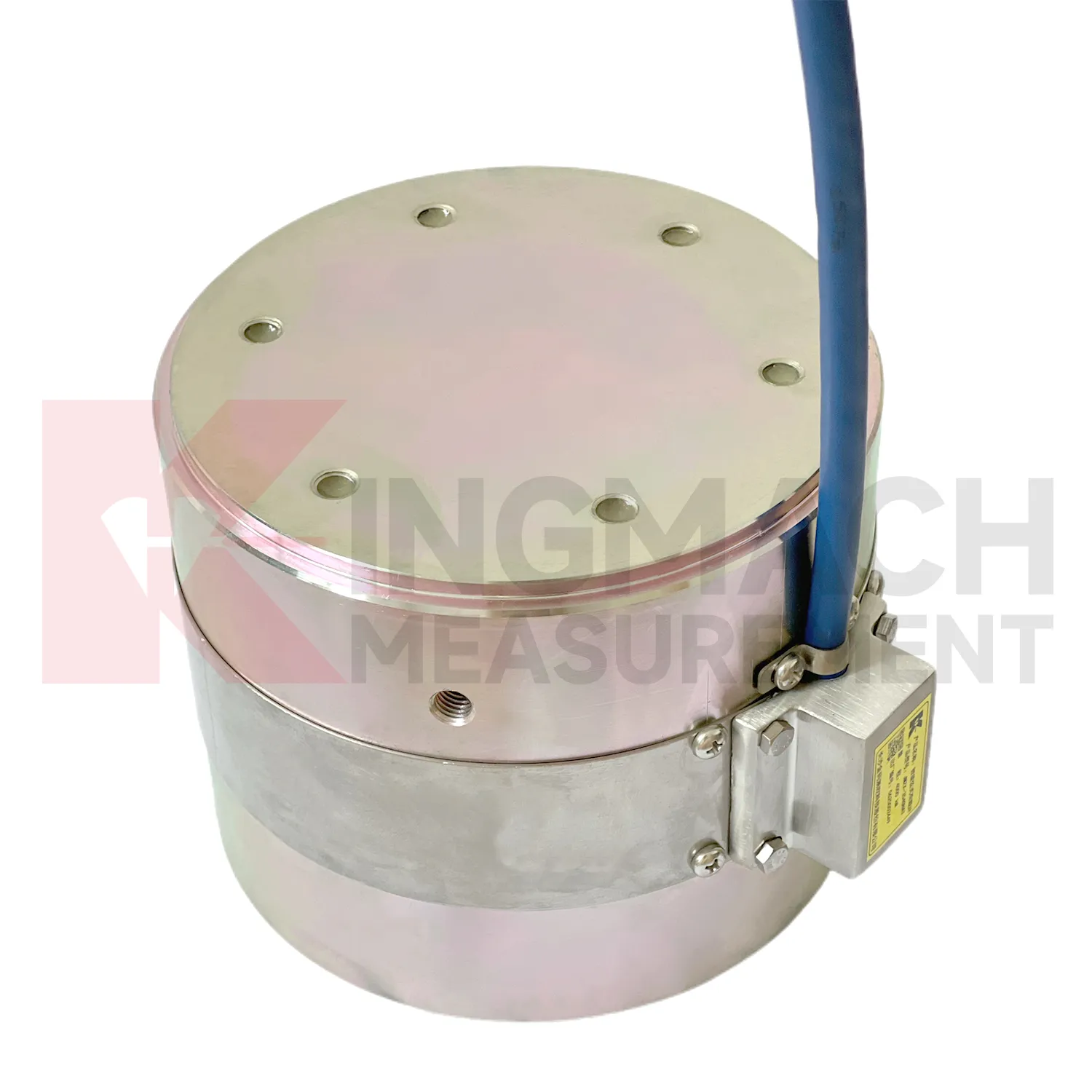

1. Какво е твърда динамометрична клетка — и как измерва силата?

Инженерите вече знаят как изглежда един цилиндър. Това, което те наистина трябва да разберат, е пътя на натоварване през твърдо тяло. Солидната динамометрична клетка се отличава с основна архитектура, базирана на цилиндричен компресионен елемент от твърдо тяло. Еластичното стоманено тяло се деформира равномерно при аксиален натиск. Вградени вибриращи жични струни седят вътре в тялото. Тези струни откриват микронапрежението като отделна промяна на честотата.

Логиката на пътя на натоварване е проста. Товарът влиза в горната опорна повърхност. Той преминава през цялото напречно сечение на еластичния елемент. Накрая излиза през долната опорна повърхност. Самата клетка се превръща в структурна вложка. Носи физическото натоварване.

Дизайнът с множество струни усреднява показанията в множество точки на измерване вътре в тялото. Диапазоните с по-нисък капацитет използват дизайн с 3 струни. Диапазоните с по-висок капацитет изискват дизайн с 6 струни. Това усредняване на много низове дава Серия Kingmach JMZX-34XX/35XX/36XXHAT неговата 0,5% FS точност. Той поддържа тази прецизност в масивен диапазон от 1000–10 000 kN, въпреки взискателните работни среди.

Устройството разполага с вграден смарт HAT чип. Този интелигентен чип съхранява първоначално коефициента на калибриране. Той автоматично коригира температурата чрез вграден термистор. Той също така запазва до 600 записа на измервания. Сензорът запомня собствената си история дори без свързан регистратор на данни.

Работният диапазон е от -30°C до +80°C. Освен това, солидната клетка може да се похвали с толерантност към претоварване до 300–400% от номиналния си капацитет преди катастрофална повреда. Това осигурява изключително значим резерв на безопасност. Внезапното случайно претоварване е много реален риск при изпитване на пилоти и приложения на мостови лагери.

[Вижте пълните спецификации за Kingmach JMZX-35XXHAT Solid Load Cell]

2. Какво е куха динамометрична клетка — и какво я прави структурно различна?

Кухата динамометрична клетка е известна още като пръстеновидна динамометрична клетка. Архитектурата на ядрото разчита на пръстеновидно (пръстенообразно) тяло с централен отвор. Структурният елемент минава през центъра на клетката. Този елемент може да бъде анкерен прът, кабел или болт. Натоварването се прехвърля от гайката на конструктивния елемент директно към пръстеновидната повърхност на клетката. Товарът не влиза в самата стена на отвора.

Логиката на пътя на натоварване се различава изцяло от твърдата клетка. Товарът влиза през пръстеновидната опорна повърхност. Тялото на пръстена се компресира равномерно около обиколката си. Множество вибриращи жични струни са разположени около пръстена. Тези низове усредняват компресирания сигнал. Този многострунен дизайн мощно компенсира незначителното ексцентрично натоварване. Дизайнът с една струна просто не може да се справи с неравномерни натоварвания.

Този дизайн с много акорди използва три акорда в по-ниски диапазони. Прогресира до шест акорда за диапазона 4000–8000 kN. Тази специфична архитектура позволява на JMZX-3XXXHAT Куха динамометрична клетка да се монтира на активен анкерен прът без демонтаж. Прътът просто преминава през него. Гайката носи върху челото на клетката. Мониторингът започва веднага.

Кухата клетка има проектен експлоатационен живот от 50 години. Еластичното стоманено тяло се подлага на многоетапна обработка за стабилност, преди изобщо да напусне фабриката. Вътрешните вибриращи проводници са изработени от стомана със свръхвисока якост. Техниците закотвят тези проводници с помощта на международна стандартна технология за заваряване. Това не са твърдения за основни спецификации. Те са жизненоважни дизайнерски решения, които имат голямо значение в 20-годишните програми за безопасност на язовирните стени.

Тази клетка има двойна сертификация по GB/T 13606-2007 и DL/T 269-2022. Вторият стандарт е специфичен за хидравличното и енергийното инженерство. Това го прави единственият правилен избор за мониторинг на котви на язовири и хидроенергия.

[Вижте технически спецификации за JMZX-3XXXHAT Hollow Load Cell]

3. Спецификации едно до друго: какво всъщност означават числата

Атрибут	Солидна товарна клетка (JMZX-35XXHAT)	Куха динамометрична клетка (JMZX-3XXXHAT)	Какво означава на практика
Обхват на капацитета	1 000–10 000 kN	500–8000 kN (предлага се по поръчка)	По-ниската входна точка от 500 kN на кухата клетка е подходяща за по-малки анкерни пръти. Твърдата клетка би била прекалено определена тук. За приложения за изпитване на пилотни основи с ултра голям капацитет, надвишаващи 8000 kN, Kingmach може да предостави персонализирани решения за солидни динамометрични клетки JMZX-36XXHAT. Чувствайте се свободни да се свържете с нашия технически екип за повече информация.
Резолюция	0,1 kN (всички модели)	0,1–1 kN (варира според модела)	Постоянната разделителна способност от 0,1 kN на твърдата клетка подпомага прецизното изпитване на пилоти. Разделителната способност от 1 kN на кухата клетка е приемлива, тъй като наблюдаваните натоварвания са пропорционално големи.
Капацитет на паметта	600 записа	800 записа	По-голямото вградено хранилище на кухата клетка отразява нейния по-продължителен профил на разгръщане за десетилетия на наблюдение.
Сертификати	GB/T 13606-2007	GB/T 13606-2007 и DL/T 269-2022	Допълнителният стандарт за хидравлично инженерство (DL/T 269-2022) гарантира стриктно съответствие на проекта в среда на язовир.
Проектиран експлоатационен живот	Не е посочено (зависи от приложението)	50 години	Кухата клетка е проектирана за постоянно наблюдение. Твърдата клетка обикновено се използва във временни фази на тестване.

Тези числа предлагат отлична насока. Въпреки това, по-разкриващият въпрос е къде всеки тип наистина принадлежи в един реален проект.

4. Къде твърдотелни динамометрични клетки се представят най-добре — и защо

Този раздел обяснява защо специфичният път на натоварване на солидната клетка я прави правилния избор. Ние разглеждаме разсъжденията, а не само каталогизирането на характеристиките.

Изпитване на натоварване на пилоти: Твърдата динамометрична клетка за изпитване на пилоти е перфектното съвпадение. Твърдата клетка се намира директно между главата на пилота и товарния крик. Пълният тестов товар преминава направо през тялото на клетката. Способността на твърдото тяло да носи натоварване структурно е абсолютно съществено тук. Неговият огромен капацитет до 10 000 kN покрива пробитите пилоти с най-голям диаметър в основите на мостове.

Мониторинг на лагерната опора на моста: Клетката действа като структурна вложка в лагерния пакет. Той трябва да носи огромни проектни натоварвания за неопределено време, докато активно ги измерва. Геометрията на компресията на твърдото тяло се справя перфектно с това. Референтните размери на твърдите динамометрични клетки Kingmach съответстват безпроблемно на стандартните размери на носещата плоча в кодовете за проектиране на мостове.

Измерване на силата на хидравличен крик: Операциите след опъване изискват строг контрол. Твърдата клетка се намира под жака. Той измерва приложената сила в реално време. Това потвърждава, че проектното предварително напрежение действително е постигнато на място. Инженерите не могат просто да разчитат на изчисления на налягането на крика.

Временно наблюдение на работното натоварване: Строителни екипи наблюдават кофража, фалшивите конструкции и подпорите. Програмата за наблюдение приключва, когато структурата приключи. Екипът премахва инструментите. Високата толерантност на претоварване на масивната клетка я прави здрав избор за многократна употреба за груби строителни работи.

Защо се проваля при приложения с проходен прът: Твърдата клетка няма централен отвор. Не може да се монтира върху прът или кабел. Инженерите не могат да го адаптират лесно. Създаването на персонализирани крайни фитинги въвежда незабавно ексцентрично натоварване. Това директно компрометира точността на измерването и съсипва данните.

[Вижте приложенията в реалния свят на продуктите на Kingmach в специфични типове проекти]

5. Къде кухите динамометрични клетки се представят най-добре — и защо

Кухата клетка не е просто модифицирана твърда клетка. Това е коренно различен инструмент. Той е оптимизиран за изцяло различна геометрия на натоварване.

Мониторинг на анкерни кабели и предварително напрегнати сухожилия: приложенията с кухи динамометрични клетки блестят тук. Прътът или кабелът преминават гладко през централния отвор. Гайката или анкерната плоча лежи плоско върху пръстеновидната повърхност. Клетката измерва действителната сила на предварително напрежение в сухожилието. Не измерва входа на жака. Той измерва реалната сила в структурния елемент след блокиране и във времето.

Мониторинг на анкерни болтове и земни анкери: Тунели, склонове и подпорни стени разчитат на анкерни анкери. Кухата клетка седи на главата на болта по време на първоначалния монтаж. Той остава там за целия живот на конструкцията. Неговият 50-годишен проектен живот съответства на продължителността на дългосрочната програма за мониторинг. Моделите с по-малък диаметър отговарят точно на стандартните размери на главата на скалния болт.

Мониторинг на язовирни и хидроенергийни котви: Сертификацията DL/T 269-2022 е строго задължителна за китайските хидроинженерни стандарти. Това е строго изискване за съответствие. Двойното сертифициране на кухата клетка покрива тази правна необходимост. Твърдата клетка не поддържа този специфичен хидравличен стандарт.

Мониторинг на мостови кабели и закачалки: Модернизационните програми за мониторинг често са насочени към съществуващи мостове. Пръстенообразният форм фактор позволява лесен монтаж върху съществуващи кабели. Техниците се нуждаят само от достъп до края на котвата. Монтажът не изисква рязане на конструктивния елемент. Това често е решаващият фактор за инженерите по доставките.

Защо се проваля при прости приложения на лагери: Кухата клетка има пръстеновидна геометрия. Тази форма естествено концентрира натоварването върху тесния лагерен пръстен. Поставянето му вътре в плосък лагерен пакет без правилно оразмерен проходен прът въвежда неравномерно поле на напрежение. Сензорът отчита това напрежение правилно, но показанието не представлява истинското натоварване на лагера.

[Вижте приложенията в реалния свят на продуктите на Kingmach в специфични типове проекти]

6. Логика на инсталиране: Какво изисква всеки тип от екипа на сайта

Изискванията за инсталиране в крайна сметка диктуват къде проектите ще успеят или ще се провалят. И двата типа динамометрични клетки с вибриращ проводник изискват висока прецизност от екипа на обекта.

Изисквания за инсталиране на твърди клетки: Плоските, успоредни опорни повърхности са абсолютно неподлежащи на обсъждане. Само 1 мм повърхностна неравност върху лице на клетка с диаметър 200 мм съсипва данните. Той въвежда масивно, измеримо ексцентрично натоварване. Отборите трябва да използват сферични шайби за сядане като стандартна практика. Техниците трябва да проверят правилното подравняване спрямо оста на товара, преди да приложат първото натоварване.

Изисквания за монтаж на кухи клетки: Разстоянието между отвора и пръта трябва да отговаря точно на определения толеранс. Централният прът никога не трябва да контактува с вътрешната стена на отвора под натоварване. Техниците извършват монтажа на анкерната глава, преди гайката да бъде опъната. Повторното монтиране след опъване е практически невъзможно. Екипът ще трябва напълно да освободи цялата котва, за да поправи грешка.

Планиране на непрекъснатостта на сигнала: И двата типа тензометрични клетки използват интелигентната HAT архитектура. Те осигуряват отличен цифров изход на дълги разстояния. Въпреки това, техниците трябва да планират маршрута на кабела от сензора до регистратора на данни по време на инсталирането. Те не могат лесно да модернизират кабелите. Заровените и подводни кабелни трасета изискват тежък брониран кабел. Те също така изискват водоустойчиви съединителни кутии, строго определени за точната дълбочина на монтаж.

Споделеният риск: И двата типа клетки остават силно уязвими към ранни грешки. Грешките, направени при монтажа, не могат да бъдат коригирани по-късно без сериозна физическа намеса. Постигането на точната инсталация от първия път не е прекомерно инженерство. Това е единственият вариант.

7. Списък за вземане на решения: Пет въпроса, които водят до правилния избор

Инженерите са изправени пред кратки срокове. Използвайте този кратък инструмент за вземане на решения, за да ръководите стратегията си за обществени поръчки.

Въпрос 1 — Има ли структурен елемент (пръчка, кабел, болт), който трябва да премине през сензора?
Да: Изберете кухи.
Не: Изберете твърдо.

Въпрос 2 — Ще поеме ли сензорът изцяло структурно натоварване или само ще го усети?
Трябва да носи пълен товар вътрешно: Изберете плътен.
Само усещане (сила, прехвърлена през носещата повърхност): Изберете който и да е тип, строго в зависимост от въпрос 1.

Въпрос 3 — Това временен тест ли е или постоянна инсталация за наблюдение?
Временен тест / етап на изграждане: Изберете твърдо.
Постоянна / дългосрочна програма за SHM: Изберете куха (разполага с 50-годишен проектен живот).

Въпрос 4 — Проектът попада ли в стандартите за хидротехническо инженерство или енергийния сектор?
Да: Изберете кух (DL/T 269-2022 сертифициран).
Не: Всеки тип отговаря на общия стандарт GB/T 13606-2007.

Въпрос 5 — Какъв е необходимият капацитет за наблюдение?
Под 500 kN: Изберете кухи (налични са начални модели).
10 000 kN или повече: Изберете плътен (кухият обикновено излиза навън при стандартни 8 000 kN, въпреки че съществуват персонализирани опции).

Заключителна бележка за контролния списък: Ако два или повече въпроса насочат екипа ви в противоположни посоки, направете пауза незабавно. Вашата кандидатура изисква преглед от специалист. Kingmach предоставя персонализирани конфигурации за справяне със сложни хибридни изисквания.

Геометрията на приложението определя геометрията на сензора

Твърдите динамометрични клетки и кухите динамометрични клетки никога не са конкурентни продукти на различни ценови точки. Те са фундаментално допълващи се инструменти, предназначени за напълно различни пътища на натоварване. Уникалната геометрия на проекта винаги определя кой сензор е правилният.

Много мащабни проекти изискват и двата типа едновременно в различни точки за наблюдение. Една сложна програма за мостове може да използва плътни клетки безопасно в лагерните гнезда, като същевременно разполага кухи клетки в опорните кабелни котви.

Все още не сте сигурни за правилното решение за вашия проект? Попълнете формуляра за техническа консултация по-долу и инженерите на Kingmach ще предоставят персонализирани препоръки за избор в рамките на 24 часа. [Вижте продуктовата страница на твърдомерна клетка] · [Вижте продуктовата страница на кухи динамометрични клетки] · [Изтеглете пълния технически лист с данни (PDF)]
