Кухи динамометрични клетки за наблюдение на мостови кабели и котви: Ръководство за избор и спецификации

Въжените мостове, предварително напрегнатите бетонни настилки и анкерите за язовирни стени разчитат на прецизно калибриран опън, за да поддържат структурната цялост. Малки отклонения от пет процента могат да ускорят отказ от умора. Те могат също така да предизвикат внезапно, катастрофално структурно претоварване. Традиционните методи за измерване на силата включват манометри за крик и периодично изпитване на повдигане. Тези методи са периодични и много трудоемки. Освен това те са напълно неподходящи за постоянно, дългосрочно структурно здравословно наблюдение. Тази празнина в мониторинга прави критичната инфраструктура уязвима.

Кухата динамометрична клетка осигурява елегантно, постоянно решение на този проблем. Известен също като динамометрична клетка с проходен отвор или пръстеновидна динамометрична клетка, този сензор пасва директно върху болта, сухожилията или анкерния прът. Той измерва силата на натиск непрекъснато, без да прекъсва структурната система. Тази статия ще изследва принципите на работа и технологичните предимства на тези сензори. Той също така ще обхване избор на модел, ключови приложения, системна интеграция и критични критерии за доставка.

Как всъщност работи куха динамометрична клетка с вибрираща тел: Обяснен е пръстеновидният многострунен дизайн

Инженерите трябва да разберат как действително работи динамометрична клетка с куха вибрираща тел, за да я определят правилно. Устройството разчита на здраво пръстеновидно пръстеновидно тяло. Този пръстен от еластична стомана е подложен на стриктна многоетапна обработка за стабилност. Той разпределя натоварването на натиск равномерно по обиколката си. Този пръстеновиден дизайн елиминира грешките при ексцентрично натоварване, които често засягат тензодатчиците с плоска плоча по време на неправилно подравнени инсталации.

Вътре в този пръстен производителите използват многострунна подредба на вибриращ проводник. В зависимост от капацитета сензорът използва три-, четири- или шестструнови конфигурации. Тези множество хорди осредняват показанията на напрежението в напречното сечение на пръстена. Поради това оформление серията JMZX-3XXXHAT отчита товари с високочувствителна разделителна способност от 0,1 до 1 KN, дори при масивен капацитет от 8000 KN в пълен мащаб.

Основният механизъм е самият принцип на вибриращата жица. Всяка стоманена тел с ултра-висока якост е закрепена чрез заваряване на котва по международен стандарт. Честотата на възбуждане на жицата е право пропорционална на нейното напрежение. Този честотен изход остава напълно имунизиран срещу промени в съпротивлението на кабела и електромагнитни смущения. Тази електрическа устойчивост е от съществено значение при дълги кабели на натоварени строителни обекти.

Освен това, вграден интелигентен чип постоянно съхранява уникалните фактори за калибриране на сензора. Чипът може да регистрира до 800 записа на измервания, включително времеви отпечатъци, температури и стойности на нулева корекция. Тази функция позволява на инженерите да извършват проверка на калибриране на място, без да връщат уреда във фабриката. И накрая, вграден температурен сензор осигурява автоматична температурна корекция при всеки един цикъл на измерване. Това елиминира топлинно индуцираните фалшиви показания при външни или вкопани инсталации.

Вибриращ проводник срещу тензометър срещу хидравличен: Защо кухата VW клетка печели за дългосрочно гражданско наблюдение

Купувачите често сравняват кухите товарни клетки единствено въз основа на първоначалната покупна цена. Трябва обаче да оцените общите разходи за наблюдение. Това включва дългосрочен дрейф на нулата, изисквания за поддръжка, ограничения на разстоянието на сигнала и цялостна надеждност на данните.

• Резистивни (фолио) кухи динамометрични клетки: Тези сензори предлагат по-ниски първоначални разходи. Въпреки това, те са силно податливи на нулев дрейф с течение на времето. Те също страдат от промени в съпротивлението, причинени от влага, и разчитат в голяма степен на усилватели за кабели с дължина над 50 метра. Не са подходящи за постоянно наблюдение без надзор.
• Хидравлични динамометрични клетки: Тези устройства напълно избягват опасенията за електрически смущения. Те обаче изискват честа поддръжка на течности. Те са склонни към течове във вградени или затворени структурни инсталации. Освен това те не могат да предават показания на отдалечени регистратори на данни без добавяне на вторични преобразуватели за налягане.
• Вибриращи телени динамометрични клетки: Тези сензори произвеждат изходна честота, която остава стабилна в продължение на десетилетия. Сигналите се предават перфектно по километрични кабелни линии без изкривявания. Те не изискват текущ газ или течност за калибриране. Те са напълно запечатани и водоустойчиви.

Серията JMZX-3XXXHAT може да се похвали с 50-годишен проектен живот. За инфраструктурни проекти с живот на активите от 20 до 50 години, клетката с куха вибрираща тел е единствената технология, при която подмяната на сензора по средата на проекта не е необходимо предположение за планиране.

Тип технология	Дългосрочна стабилност	Максимална дължина на кабела	Изискване за поддръжка	Вградена пригодност
Резистивен (фолио)	Лош (нулев дрейф)	< 50 метра	Умерено (калибриране)	ниско
Хидравлични	Умерен	Няма (изисква сонда)	Високо (Проверки на течности)	Нисък (риск от теч)
Вибриращ проводник	Отлично	> 1000 метра	Нула (без поддръжка)	Висок (напълно запечатан)

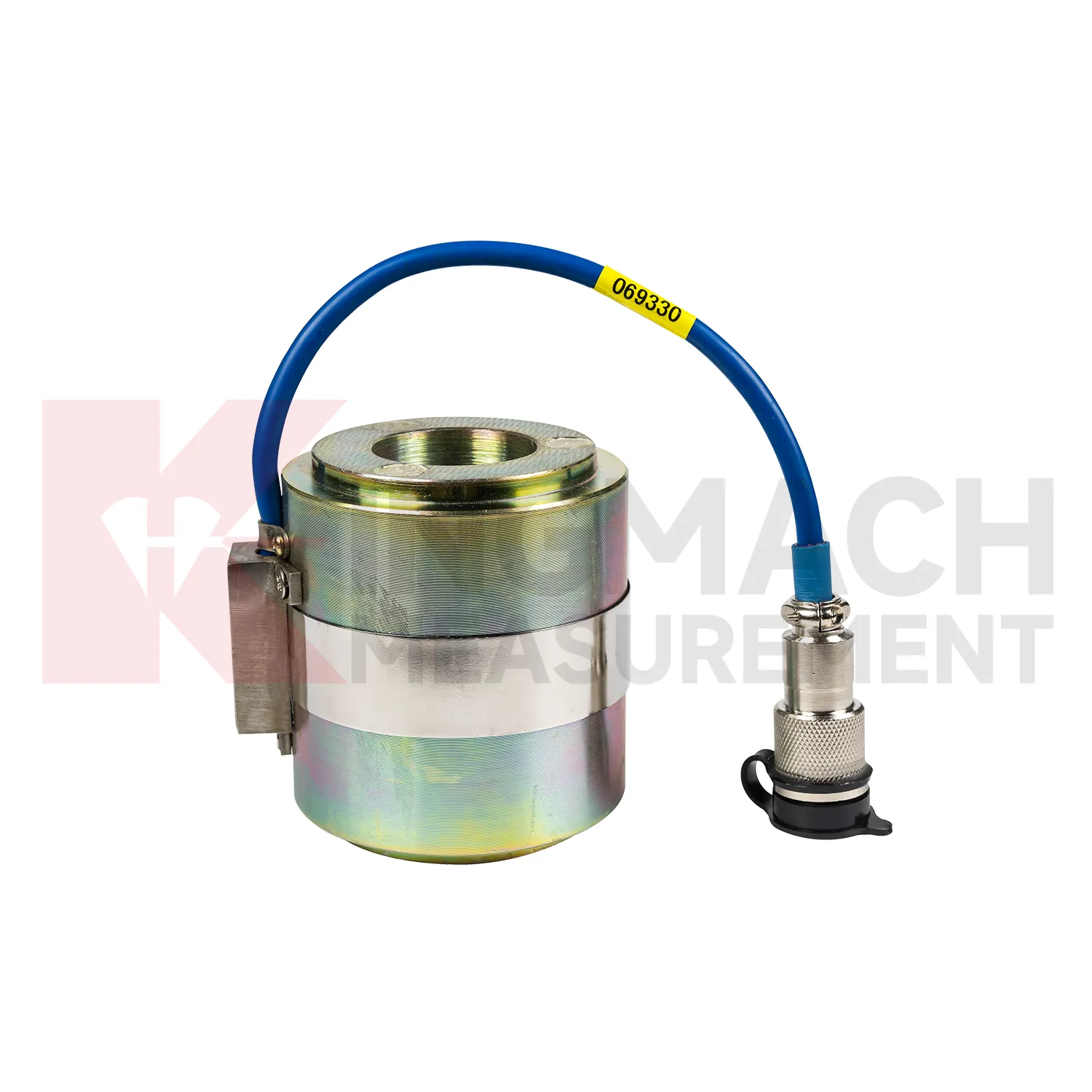

Серия JMZX-3XXXHAT: Диапазон на капацитета, конфигурация на хордата и препратка към размерите

Инженерите по доставките се нуждаят от точни спецификации, за да съпоставят сензорите с нивата на натоварване на проекта. Серията JMZX-3XXXHAT предлага широка гама от капацитети, обхващащи от 500 KN до 8000 KN в осем стандартни модела. Тази обширна гама обхваща всичко - от единични скални анкери до масивни кабелни мостови кабели.

Броят на акордите се мащабира интелигентно с капацитета на сензора. Моделите до 2000 KN използват конфигурация с три акорда. Моделът 3000 KN използва четири акорда. Моделите с номинална мощност 4000 KN и повече използват шест акорда. Това структурно мащабиране поддържа точността на измерване с увеличаване на диаметъра на пръстена. Чувствителността на сензора е 0,1 KN при ниво 500 KN. Стъпва до чувствителност от 1 KN за всички модели над 1000 KN. Тази прецизност лесно отговаря на типичното изискване за ±0,1%, установено в кодовете за структурно наблюдение на кабели.

Тези динамометрични клетки се отличават с компактна височина, варираща от 90 до 130 милиметра. Този нисък профил се вписва безпроблемно в стандартните анкерни глави и възли на лагерни плочи, без да изисква структурни модификации. За нестандартни диаметри на отвора или уникални екологични нужди се предлага и персонализиран модел JMZX-3X00.

Референтна таблица на модела JMZX-3XXXHAT

Модел	Капацитет	Чувствителност	Вътрешен отвор (Ø)	Височина	Конфигурация
JMZX-3405AT	500 KN	0,1 KN	70 мм	90 мм	3-chord
JMZX-3410AT	1000 KN	1 KN	100 мм	90 мм	3-chord
JMZX-3520AT	2000 KN	1 KN	140 мм	120 мм	3-chord
JMZX-3530AT	3000 KN	1 KN	170 мм	120 мм	4-chord
JMZX-3540AT	4000 KN	1 KN	200 мм	130 мм	6-chord
JMZX-3550AT	5000 KN	1 KN	220 мм	130 мм	6-chord
JMZX-3560AT	6 000 KN	1 KN	240 мм	130 мм	6-chord
JMZX-3580AT	8 000 KN	1 KN	280 мм	130 мм	6-chord

Къде се разполагат кухи динамометрични клетки: Шест инженерни сценария с високи залози

Инженерите внедряват кухи динамометрични клетки в различни среди с високи залози. Всяко приложение представя конкретни обосновки за безопасност и предизвикателства за дългосрочно наблюдение.

• Въжени и висящи мостове: Задържащите кабели трябва да останат в рамките на 3 до 5 процента от тяхното проектно напрежение, за да се осигури съответствие с изискванията за умора. Датчиците за натоварване от кухи вибриращи проводници стоят постоянно в зоната на закрепване. Те предоставят непрекъснати данни за силата на кабела директно на системите за управление на моста. Това напълно замества скъпите, периодични тестове за повдигане.
• Допълнително напрегнати бетонни конструкции: Загубата на сила на сухожилията възниква прогресивно поради пълзене, свиване и отпускане в бетонни мостове и структури за ядрено задържане. Вградените пръстеновидни динамометрични клетки се намират над носещата плоча на котвата. Те проследяват дългосрочната еволюция на силите. Тези данни директно информират бъдещите решения за повторно опъване.
• Анкери за язовир и склонове: Скални болтове и фугирани анкери стабилизират опорите на язовира и откосите. Това са критични елементи за безопасност. Водоустойчивият, устойчив на корозия JMZX-3XXXHAT идеално подхожда за дългосрочно наблюдение в условия на наситена, заровена или потопена почва.
• Железопътно и магистрално строителство: Подпорните стени и стените с гвоздеи използват временни и постоянни анкерни системи. Тези системи изискват прецизна проверка на натоварването по време на изпитване за приемане и по време на активно обслужване. Кухата динамометрична клетка се справя и с двете задачи като единична инсталирана единица.
• Основи на вятърната кула: Техниците трябва да проверяват и наблюдават предварителното напрежение на анкерния болт във фланците на основата на кулата на вятърната турбина. Кухите динамометрични клетки осигуряват директно, ненатрапчиво измерване. Те не изискват абсолютно никакви модификации на самата система на анкерните болтове.
• Подемни и кранови системи: Кухи клетки, монтирани на скоби или скоби, измерват динамични и статични натоварвания в тежко повдигащо оборудване. Компактните размери и цифровият изход са високо ценени на този индустриален вторичен пазар.

От сензор до табло: Интегриране на кухи динамометрични клетки в цялостна система за данни SHM

Една куха динамометрична клетка е толкова полезна, колкото и системата от данни, която я заобикаля. Трябва да интегрирате тези сензори в цялостна система за мониторинг на здравословното състояние на конструкцията.

• Четене при поискване: Съвместимите модули за отчитане на вибриращи проводници на Kingmach показват директни стойности на натоварване в килонютони (KN). Те четат съхранените коефициенти на калибриране директно от чипа с памет на сензора. Не се нуждаете от външни хартиени таблици за калибриране на работното място.
• Автоматизирано събиране на данни: Многоканалните регистратори на данни поддържат сензорни масиви JMZX-3XXXHAT с кабелна шина. Те предлагат конфигурируеми интервали на запитване, прагове за аларма и опции за отдалечена телеметрия като 4G, LoRa или Ethernet. Това позволява истинско 24/7 наблюдение без надзор на масивни кабелни масиви.
• Инструментални кабели: Екранираните VW кабели на Kingmach запазват безупречно целостта на сигнала. Те се представят перфектно при многостотинметрови пробези в среда с електрически шум в гражданското строителство.
• Софтуер за визуализация: Софтуерните табла за управление в реално време показват тенденции на натоварване и стойности, коригирани спрямо температурата. Те генерират автоматични предупреждения за претоварване и улесняват анализа на исторически тенденции. Това директно подпомага структурните оценки на безопасността и работните процеси по поддръжката.

Посочването на сензора, регистратора и софтуера от един обединен производител елиминира рисковете за съвместимост на фърмуера. Освен това драстично опростява ескалацията на техническата поддръжка по международни проекти.

Специфициране и снабдяване с куха динамометрична клетка: Шест въпроса, които всеки международен купувач трябва да зададе

Международните екипи за доставки се нуждаят от обективна рамка за оценка на китайските производители на сензори. Трябва да зададете шест критични въпроса, когато купувате куха динамометрична клетка.

1. Сензорът носи ли проследим сертификат?
Трябва да изисквате стриктно спазване на стандарти като GB/T 13606-2007 и DL/T 269-2022. Сензори, проверени от трети страни, значително намаляват триенето при одобрение на проекта.

2. Проследимо ли е калибрирането директно до устройството?
Кухата динамометрична клетка Kingmach съхранява константите за калибриране във вграден чип. Това елиминира зависимостта от хартиен носител. Позволява лесна проверка на място със стандартно устройство за четене.

3. Какъв е заявеният експлоатационен живот?
Трябва да настоявате за официално документиран проектен живот. 50-годишният проектен живот на датчика за кухо натоварване на Kingmach трябва да служи като договорна база, а не само устна увереност.

4. Може ли доставчикът да персонализира продукта?
Инфраструктурните проекти често изискват нестандартни диаметри на отворите, специфични диапазони на капацитет или уникални типове съединители. Производител със стабилни собствени възможности за проектиране ще отговори след дни, а не месеци.

5. Как изглежда следпродажбената поддръжка?
Потърсете 24/7 техническа гореща линия с един час първоначално време за отговор. Сложните проблеми трябва да бъдат решени в рамките на 48 часа. Тази отзивчивост е критична за живи инфраструктурни проекти.

6. Графикът на доставка подкрепен ли е с договор?
Доставчикът трябва да предложи стандартни модели на склад в рамките на 48 часа. Поръчките в мащаб на проекта изискват стриктни договорни графици и редовни актуализации на напредъка на производството.

Избор на увереност пред догадки: Вашата рамка за решение и следваща стъпка

Кухите динамометрични клетки трансформират фундаментално наблюдението на силата на кабела. Те заменят периодичните, натрапчиви тестови упражнения с непрекъсната, автоматизирана система за безопасност. Трябва да следвате ясна рамка за вземане на решения. Първо потвърдете вида на товара и общия капацитет. Второ, изберете правилната конфигурация на акорда. Трето, проверете точния диаметър на отвора за вашето конкретно сухожилие или котва. Четвърто, потвърдете вашите изисквания за хидроизолация и температура. И накрая, интегрирайте сензора с надежден софтуер за регистриране на данни и визуализация.

50-годишният проектен живот на Kingmach кух датчик за натоварване осигурява невероятна дългосрочна стойност. Общата цена на притежание включва избегнати повторни инсталации, повторно калибриране и предотвратена загуба на данни. Тази дългосрочна цена е значително по-ниска от по-евтините алтернативни технологии с фолио. Ако не сте сигурни кой модел JMZX-3XXXHAT отговаря на вашия проект, можете да споделите вашите спецификации с инженерния екип на Kingmach. Ще предоставим безплатна препоръка за модел и персонализирана оферта.

Планирате проект за въжен мост или котва? Получете безплатна препоръка за сензор + персонализирана оферта от инженерите на Kingmach — отговор в рамките на 24 часа.
🔗 [ Вземете безплатната ми препоръка → ]
📧 [email protected]

Често задавани въпроси

1. Каква е разликата между куха динамометрична клетка и твърда динамометрична клетка?

Куха динамометрична клетка има централен отвор, позволяващ на болт или кабел да премине напълно през него, измервайки напрежението чрез реакция срещу анкерна плоча. Твърдата динамометрична клетка няма този централен отвор и обикновено измерва директна линейна компресия или напрежение.

2. Как се монтира куха динамометрична клетка върху сухожилие с последващо опъване?

Плъзгате пръстеновидния сензор директно върху сухожилието или анкерния прът, преди да прикрепите анкерната глава и носещата плоча. Датчикът за натоварване стои сигурно притиснат между бетонната конструкция и стоманения анкерен блок.

3. Могат ли кухи динамометрични клетки да се използват за измерване на динамично натоварване?

Датчиците за натоварване с вибриращ кух проводник превъзхождат статични и бавно променящи се натоварвания поради физическото време, необходимо за измитане на честотата на проводника. За високочестотни динамични натоварвания обикновено се предпочитат резистивно фолио или пиезоелектрични динамометрични клетки.

4. Каква дължина на кабела се поддържа от динамометрична клетка с куха вибрираща тел?

Тъй като използват базиран на честота изход, а не сигнал за напрежение, вибриращите жични сензори могат лесно да предават точни данни през екранирани кабели, надвишаващи 1000 метра, без загуба или изкривяване на сигнала.

5. Как дизайнът с много хорди подобрява точността на датчика за натоварване?

Дизайнът с много струни разпределя няколко независими вибриращи проводника равномерно около вътрешната обиколка на динамометричната клетка. Това усреднява измерванията на напрежението в пръстена, което активно елиминира грешките, причинени от нецентрално или ексцентрично натоварване.

6. Мога ли да комбинирам кухи динамометрични клетки с вибриращи телени тензодатчици в една система за мониторинг?

да Кухите динамометрични клетки и вибрационните телени тензодатчици често са интегрирани в една и съща система за наблюдение. Датчикът за натоварване измерва приложената сила, докато тензометърът измерва структурната деформация, предоставяйки допълнителни данни за по-точна оценка на работата.

7. Каква е разликата между многоакордните и едноакордните конфигурации и кога трябва да избера всяка от тях?

Конфигурацията с една струна измерва натоварването на едно конкретно място и е подходяща за директни приложения за наблюдение на натоварването. Конфигурацията с много хорди следи натоварванията в множество елементи или точки, което я прави идеална за сложни структури, където разпределението и балансът на натоварването са критични.

8. Как да проверя изправността на сензора в дългосрочен план, без да премахвам инсталирания модул?

Дългосрочното състояние на сензора може да бъде проверено чрез редовни нулеви проверки, анализ на тенденции на исторически данни, сравнение със съседни сензори и рутинна проверка на кабели и връзки. Тези методи помагат за откриване на потенциален дрейф или проблеми с производителността, без да премахвате сензора от експлоатация.

9. Какви услуги за гаранция и повторно калибриране предлага Kingmach в международен план?

Kingmach подкрепя международни клиенти с технически консултации, насоки за инсталиране, помощ при въвеждане в експлоатация и следпродажбено обслужване през целия жизнен цикъл на проекта. Всички динамометрични клетки се доставят с данни за фабрично калибриране и документация за качество. За дългосрочни програми за мониторинг Kingmach може да осигури поддръжка за проверка на калибриране, препоръки за оценка на ефективността и техническа помощ, за да помогне за поддържане на надеждността на измерванията. Клиентите могат да се свържат директно с инженерния екип за отстраняване на проблеми, планиране на подмяна и поддръжка за оптимизиране на системата, когато е необходимо.

---

Написано от инженерния екип на Kingmach — поддържащ инфраструктурни проекти по целия свят от 2001 г
