Сензори за ниво на водата Kingmach за мониторинг на язовир

Защо наблюдението на нивото на водата има значение за безопасността на язовира

Нивото на водата е една от оперативните променливи зад графика на резервоара, контрола на наводненията, прегледа на просмукването и решенията за предупреждение. Той може да опише хидравличното натоварване върху конструкцията, да посочи дали предпазната тръба се държи според очакванията и да помогне за тълкуването на промените в подземните води или вътрешното налягане, когато се чете с други инструменти.

Полезният резултат е сравнима времева серия, а не изолирано число. Инженерите могат да сравняват валежите, промяната на резервоара, дренажната реакция и вътрешните условия във времето, когато данните, интервалът на вземане на проби и историята на поддръжката се запазват с данните от измерването. Това е основата за вземане на решение дали промяната се нуждае от проучване или е в съответствие с нормалната реакция на сайта.

Основни типове сензори за водно ниво за мониторинг на язовири

Сензорът трябва да съответства на точката на измерване. Потопен сензор за налягане може да пасне на вградена тръба за наблюдение или тръба за освобождаване на налягането, докато радарното или ултразвуковото измерване може да избегне контакт с открита водна повърхност. Поплавъчните системи, барботерите и ръчните измервателни уреди остават уместни, когато условията на обекта или методът за валидиране ги правят практични.

Ръчните измервателни уреди за персонала заслужават място в плана за мониторинг. Те предоставят видима справка без захранване за пускане в експлоатация, периодични проверки и разследване след събитие. Дефинирайте данните, маршрута за безопасен достъп, интервала на инспекция и формата на запис с времеви печат, така че тези показания да могат да валидират, вместо да объркват, цифровия поток от данни.

Как работят сензорите за ниво на водата при диференциално налягане

Хидростатичен сензор преобразува налягането на водата в точката на измерване в стойност на нивото. Тъй като водният стълб над сензора се увеличава, налягането се увеличава. За потопена диафрагма съотношението може да се изрази като Delta P = rho gh, така че отчетеното ниво зависи от плътността на течността, надморската височина на сензора и стабилната атмосферна референтна стойност.

За приложения на открито, вентилиран кабел или вътрешна въздушна тръба може да отнесе измерването към атмосферното налягане. Това намалява риска от третиране на барометричните промени като събитие на нивото на водата. Това не премахва необходимостта от дисциплина на място: запишете надморската височина на сензора и референтната точка при пускане в експлоатация, поддържайте вентилационния път сух и отворен и сравнете стабилно отчитане с измерена или ръчна справка.

Този метод на измерване е подходящ за много язовири и хидрологични точки, но не трябва да се избира само по етикет. Купувачът трябва да провери геометрията на тръбата, очаквания напор, риска от утаяване, трасето на кабела, достъпа за поддръжка и архитектурата на данните, преди да потвърди подход, базиран на налягане.

Точност, разделителна способност и обхват: какво трябва да сравняват купувачите

Разделителната способност е най-малкото увеличение, което устройството може да открие или покаже. Точността описва колко близо е отчетената стойност до истинската стойност при определени условия. Финото увеличение на дисплея само по себе си не гарантира, че предупредителният праг или дългосрочната тенденция са надеждни; отместването на инсталацията, температурната реакция, калибрирането и стабилността на референтната точка също имат значение.

Изберете обхват спрямо максимално надеждния воден стълб, а не само нормалното работно ниво. Прегледайте нивото на наводнение, главата на тръбата, очакваните отклонения на налягането и последствията от претоварване. RFQ трябва също така да посочи инженерната цел на отчитането, тъй като критериите за приемане за докладване на резервоара, наблюдение на тенденции и реакция на алармата може да се различават.

JMYC-67XXAWL и JMYC-67XXAD: избор на архитектура на данните

За отдалечен резервоар, хидрология или необслужвани язовирни точки, Kingmach JMYC-67XXAWL съчетава сензор за диференциално налягане, вграден 4G DTU и вътрешна батерия. Неговите 10 m, 20 m и 30 m модели могат да опростят внедряването, където е трудно да се осигури защитено кабелно трасе и локално захранване. Пригодността му все още зависи от клетъчното покритие, планирания интервал на вземане на проби, достъпа до инсталацията и реалистичен план за обслужване на батерията.

Кингмахът JMYC-67XXAD поема по пътя на кабелна интеграция. Неговият интерфейс RS485 и изискването за захранване DC 9-24 V го правят подходящ, когато вече са проектирани регистратор, захранване, защитен кабелен маршрут и архитектура за придобиване. Неговите варианти от 10 m, 20 m и 30 m трябва да бъдат избрани според максималния очакван напор, а не само според нормалното водно ниво.

Разликата в спецификациите трябва да доведе до инженерно решение. Моделът AWL отчита 1 mm разделителна способност и +/-0,1% FS точност със захранвано от батерии 4G предаване; моделът AD отчита 0,1 mm разделителна способност и 0,2% FS точност с RS485 интеграция. Сравнете тези цифри с цялата верига на измерване, включително контрол на еталон, грешка при инсталиране, цел на алармата и ограничения за поддръжка, вместо да избирате едно число.

Инсталационни фактори, които влияят върху реалната точност

Правилно определен сензор все още може да даде лоши данни за проекта, когато инсталацията е слаба. Използвайте стабилен монтаж, документирана вертикална препратка, защитено прокарване на кабела, чист достъп до тръбата или тръбата и записана нула или отместване. В предпазна тръба или вградена тръба за измерване на нивото на водата, документирайте разположението на окачването и позицията на сензора, така че бъдещите оператори да могат да интерпретират промените след поддръжка или подмяна.

Утайка, биозамърсяване, турбуленция, задържан въздух, напрежение на кабела, излагане на мълния и воден удар могат да повлияят на измерването. Инсталациите със сензор за налягане се нуждаят от сухи, отворени вентилационни пътища. Станциите, работещи с батерии, се нуждаят от повторни опити за комуникация и график за вземане на проби, оценени спрямо експлоатационния живот. RS485 мрежите се нуждаят от дефиниран план за екраниране, заземяване, защита от пренапрежение и проверки при пускане в експлоатация.

Работен процес за наблюдение на язовир и проверени връзки към приложението

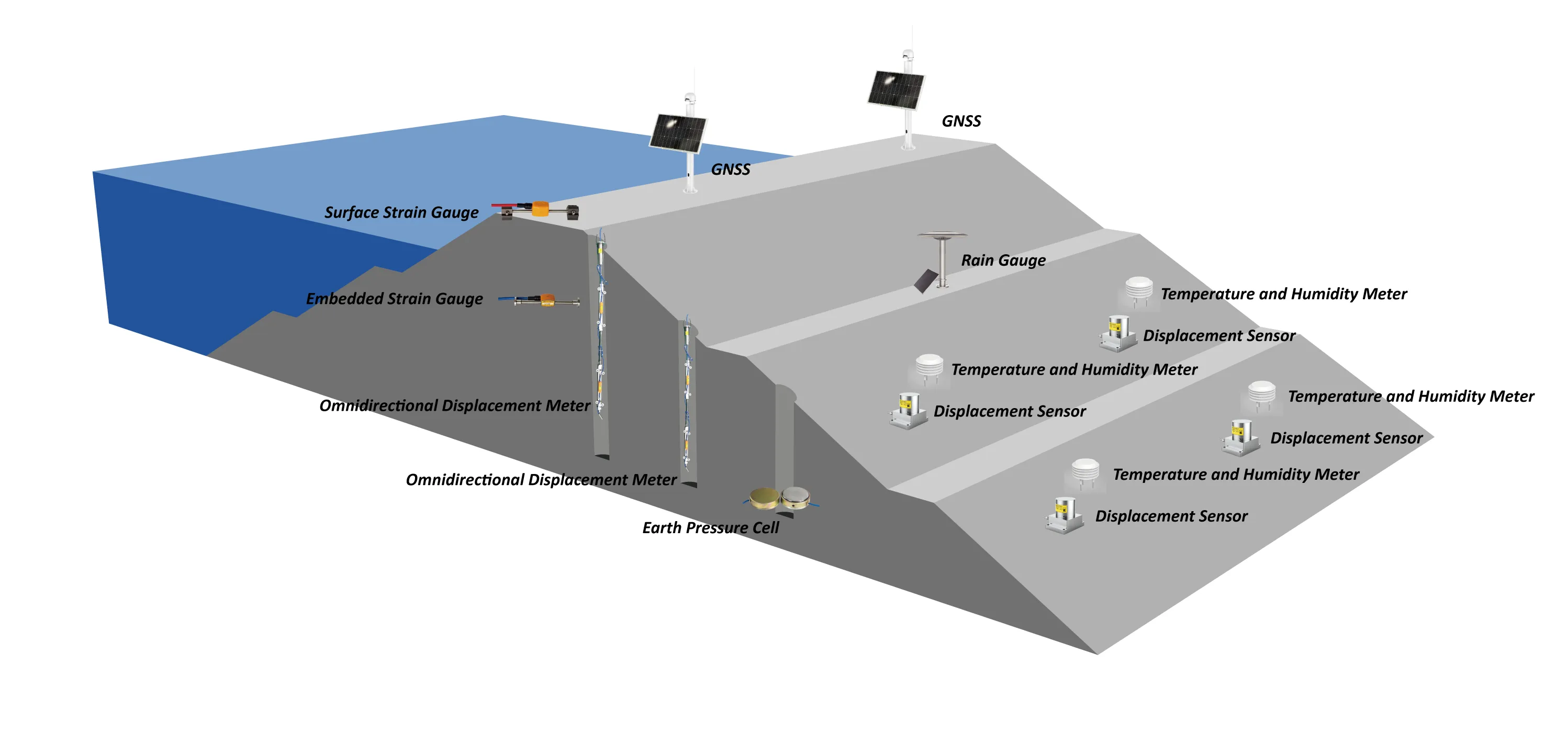

Системата за мониторинг на язовир обикновено комбинира повече от един сензорен изход. Каналът за нивото на водата става по-полезен, когато се прегледа с просмукване, слягане, изместване, наклон, валежи и оперативни записи. на Кингмах решение за мониторинг на язовир описва този подход на системно ниво при структурни наблюдения, наблюдения на просмукване, хидроложки, екологични и товарни наблюдения.

За пътя на данните дефинирайте къде се събират, предават, преглеждат и запазват данните, преди да изберете сензор. Отдалечена точка може да изисква интегрирано 4G устройство; кабелен сайт може да изисква канален план, регистратор на данни, защитно окабеляване и платформа за преглед. Наличното отчитания и регистратори на данни и софтуер за наблюдение осигурете подходящи вътрешни референтни точки за това обсъждане на RFQ.

Към тази статия не е добавен случай на производителност на язовир за конкретно място, тъй като предоставеният материал не потвърждава такъв за тези два модела на нивото на водата. Запитването за проект трябва вместо това да предостави чертежа на обекта, целта на измерването, списъка с инструменти и критериите за приемане, така че конфигурацията да може да бъде прегледана спрямо действителната инсталация.

Контролен списък за избор на екипи за доставки и инженеринг

Точка на измерване

• Определете дали точката е повърхност на резервоар, вградена тръба, изход на тръба за освобождаване на налягането, сондаж за подземни води, успокоителен кладенец или хидрологична станция.
• Потвърдете максималната надеждна височина, референтната кота, ограниченията за достъп и необходимия обхват.

Техническа система

• Задайте целта за точност и отчитане за преглед на тенденции, управление на аларми или оперативно отчитане.
• Изберете работа с 4G батерия за отдалечени точки или RS485 за кабелна мрежа за събиране.
• Посочете монтажа, геометрията на тръбата, маршрутизирането на кабела, защитата на вентилационните отвори, заземяването, защитата от пренапрежение и метода за валидиране.

Търговия и доставка

• Поискайте листа с данни, документация за калибриране, електрическа схема, указания за инсталиране, IP подробности, подробности за опаковката, потвърждение за срок на доставка и гаранционни условия.

Поддръжка и приемане

• Определете интервалите за инспекция и почистване, достъп за смяна на батерията, където е приложимо, проверки на вентилационните отвори, проверки на регистратора и сравнение с ръчна или анкетирана справка.

Често срещани грешки при купуване

Сравняването само на разделителната способност е често срещана грешка. Стъпката на дисплея от 0,1 mm може да бъде полезна, но приемането също зависи от точността на пълната скала, геометрията на инсталацията, поведението при температура, условията на калибриране и стабилността на еталонната стойност. Първо задайте необходимия толеранс за решение, след което сравнете пълния инструмент и плана за инсталиране.

Общуването често се решава твърде късно. 4G устройство с ниска мощност може да намали работата на място в отдалечена точка, но се нуждае от покритие и план за обслужване на батерията. Кабелно RS485 устройство може да бъде по-лесно за поддръжка в завършена мрежа за придобиване, но само ако захранването, защитата на кабела, заземяването и контролът на пренапреженията вече са в обхвата.

Пренебрегването на поддръжката на вентилационните отвори създава друг риск, който може да бъде избегнат. Вентилираният еталон може да намали барометричната грешка, но кондензацията, запушването или навлизането на вода могат да компрометират показанията. Добавете ръчни референтни проверки след инсталация, наводнение, строителна дейност и подмяна на сензор, така че записът на данни да остане защитен.
