Сензори за ниво на водата при диференциално налягане за безопасност на язовир: 7 обяснени инженерни предимства

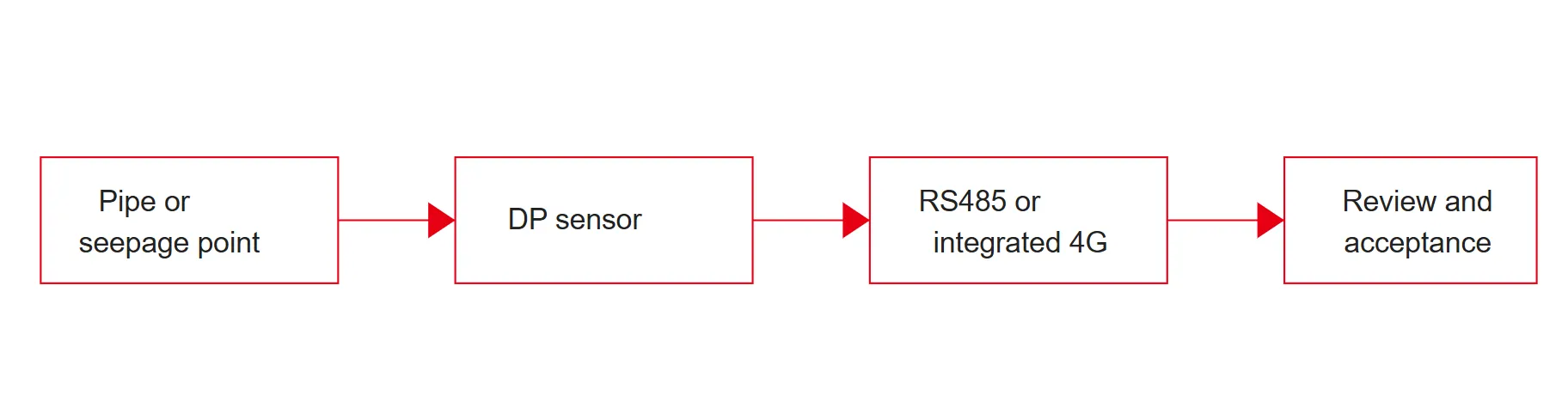

Фигура: инженерно предимство се реализира само когато точката, сензорът, пътят на данните и процесът на преглед са посочени заедно.

Предимство 2: Стабилни данни за тенденциите за интерпретация на налягането на просмукване и нивото на водата

Сензорите за диференциално налягане помагат на екипите на язовирите да разчитат тенденциите, а не изолираните стойности. Това е важно, защото просмукването и поведението на вътрешната вода често стават значими чрез постоянство и връзка, а не чрез една драматична точка. Умереното покачване може да има значение, ако продължава с дни, реагира твърде бавно след изчерпване на резервоара или спре да съответства на поведението на близкия дренаж.

Стабилните данни за тенденцията поддържат по-добра интерпретация в три често срещани ситуации. Първо, когато промяната на нивото на резервоара трябва да доведе до предвидим вътрешен отговор, но не го прави. Второ, когато точка за наблюдение, свързана с просмукване, се възстановява твърде бавно след валеж или промяна на условията на заустване. Трето, когато една точка започне да се отклонява от близките точки, които обикновено се движат заедно. Това са видове модели, които водят до по-внимателна проверка, преди да се развие по-голям проблем.

Разделителната способност на нивото на водата в милиметри в линията JMYC-67XXAD дава на сайта по-прецизен запис на тенденциите, с който да работи, докато точността от 0,2 процента пълна скала, посочена за този модел, помага да се определи дали инструментът е подходящ за наблюдение. Въпросът не е да се цитират числата заради самите тях. Въпросът е, че фината разделителна способност и стабилният изход подобряват начина, по който малките, но постоянни промени се преглеждат във времето.

Предимство 3: Директна поддръжка за предупреждения за безопасност на язовир в реално време и правила за предупреждение

Сензорът става много по-полезен, когато поддържа предупредителна логика, вместо само да събира показания. Работните потоци за предупреждение за язовир обикновено разчитат на три семейства правила: абсолютни прагове, прагове на скоростта на промяна и кръстосани проверки спрямо свързани канали за наблюдение. Сензорите за ниво на водата при диференциално налягане помагат, тъй като техният изход може да бъде въведен директно в тази структура на правилата чрез кабелно или дистанционно събиране на данни.

Това има значение оперативно. Покачването на нивото на резервоара по време на нормален контролен прозорец може да не изисква действие. Бързото вътрешно покачване в точка, свързана с просмукване, особено когато не съответства на очакваното дренажно поведение, може да заслужава проверка на място. Полезната система за предупреждение се нуждае от данните от сензора навреме, в последователен формат и в платформа, където правилото може да се задейства, без да се чака ръчно предаване на данни.

Продуктовият пакет на Kingmach, свързан с язовирната стена, включва JMZX-XXGH модул за придобиване и а платформа за мониторинг който поддържа централизирано обработване на данни и конфигуриране на правила за аларми. За купувача това означава, че сензорът за ниво на водата може да бъде прегледан като част от пълен път на данни: засичане, придобиване, предаване, съхранение, преглед на тенденции и доставка на предупреждение.

Предимство 4: Гъвкаво внедряване в архитектури за кабелен RS485 и отдалечен 4G мониторинг

Не всички язовири имат еднакви комуникационни условия. Някои вече имат шкафове, захранване и централна логер мрежа. Други се нуждаят от отдалечени точки, където прокарването на кабел би увеличило разходите на място или би забавило внедряването. Сензорите за ниво на водата за диференциално налягане могат да работят и в двете подредби, когато моделът съответства на комуникационния план.

В семейството JMYC-67, JMYC-67XXAD отговаря на кабелна RS485 архитектура, което е полезно, когато сайтът вече има стабилен гръбнак за придобиване и иска директна интеграция в централен модул. The JMYC-67XXAWL поема по различен път, като комбинира вграден 4G DTU с вътрешна батерия. Това намалява отделния полеви комуникационен хардуер и може да помогне при необслужвани или широко разпространени точки за наблюдение.

Тази разлика засяга повече от времето за инсталиране. Той променя планирането на поддръжката, резервната стратегия, обработката на грешки в комуникацията и колко често сайтът може реалистично да взема проби, без да създава енергийна тежест. Купувач, който сравнява тези опции, трябва да прегледа маршрута за комуникация и маршрута за захранване, преди да сравни цената, тъй като тези две решения оформят доживотното работно натоварване на точката за наблюдение.

Предимство 5: По-силна дългосрочна годност при мокри, заровени и необслужвани полеви условия

Оборудването за наблюдение на язовири често работи в тежки условия за дълги периоди от време. Влажната среда, заровените точки на монтаж и излагането на атмосферни условия оказват постоянен натиск върху уплътненията, кабелите, корпусите и съединителите. Инструментът за водно ниво, използван в тази настройка, трябва да остане четлив при тези условия, а не само да изглежда добре при кратък преглед на спецификацията.

Това е мястото, където степента на водоустойчивост, дизайнът на кабела, методът на инсталиране и работата с ниска поддръжка стават практични фактори за покупка. И двата JMYC-67XXAD и JMYC-67XXAWL са позиционирани със защита IP68, а интегрираният модел AWL също добавя път за внедряване без наблюдение, базиран на батерия с живот на батерията, свързан с интервала на вземане на проби. Това пряко влияе колко често отдалечена точка се нуждае от обслужване.

За купувач на язовир тези подробности трябва да се преобразуват във въпроси за поддръжка. Колко често точката се нуждае от посещение на място? Как е защитен вентилираният път? Как липсващите данни се отделят от необичайните данни? Как се планира смяната на батерията спрямо желаната честота на предупреждение? Тези въпроси са по-полезни от повтарянето на дълъг списък с параметри без значение на полето.

Предимство 6: По-лесно интегриране с пиезометри, модули за придобиване и софтуер за наблюдение на язовир

Мониторингът на нивото на водата в язовир рядко се тълкува самостоятелно. Той често се намира до вибриращи телени пиезометри, инструменти за просмукване, сензори за деформация и централизиран софтуер, който помага на инженерите да сравняват показанията от различни части на конструкцията. Сензорите за ниво на водата за диференциално налягане поддържат този по-широк изглед, когато могат да споделят път на данни с другите инструменти в системата.

В гамата на Kingmach серията JMYC-67 естествено е прегледана до JMZX-55XXHAT пиезометър с вибриращ проводник , модулът за придобиване JMZX-XXGH и платформата на системата за мониторинг. Тази комбинация има значение, защото дава на сайта по-добър шанс да разчете нивото на водата, налягането на порите и свързаните канали в рамките на един работен процес за преглед, вместо да ги разпръсне между несвързани инструменти.

За екипите за доставки въпросите за интегриране трябва да бъдат записани директно в RFQ. Потвърдете комуникационния формат, съвместимостта на регистратора, метода на адресиране, интервала на вземане на проби, дестинацията на алармата и дали софтуерът може да сравни точката със свързани канали. Тези елементи определят дали сензорът ще се държи като част от система за наблюдение или ще остане изолиран източник на данни.

Предимство 7: По-полезни решения за купувачи чрез измерими данни и ясни критерии за RFQ

Едно от най-практичните предимства на сензора за ниво на водата при диференциално налягане е, че дава на купувача измерими критерии за спецификация и приемане. Вместо широка заявка за устройство за водно ниво, проектът може да дефинира тип точка, обхват, комуникационен път, условия на захранване, експозиция на околната среда, интервал на регистриране и очаквания отговор на технически език, който се свързва с плана на обекта.

Това води до по-чиста RFQ и по-добра дискусия с доставчика. Купувачът може да попита дали сензорът е предназначен за вградени тръби или позиции в открити води, дали изходът е RS485 или вграден 4G, дали нивото на защита съответства на околната среда на място и дали отчитането ще се използва само за преглед на тенденциите или ще бъде свързано директно с аларми. Всеки отговор засяга правилния модел и правилния подход за внедряване.

Как да изберете сензор за ниво на водата с диференциално налягане за проекти за мониторинг на язовир

Изборът трябва да започне с точката за наблюдение, а не с каталога. Определете дали точката е във вградена тръба за нивото на водата, изпускателен отвор за освобождаване на налягането, позиция за наблюдение, свързана с просмукване, или отдалечена хидроложка точка. След това определете как ще пътуват данните, колко често трябва да докладват и какъв вид правило за предупреждение ще използва четенето.

След това стеснете техническото прилягане. Обхватът, разделителната способност, точността, методът на комуникация, маршрутът на захранване, работната температура и нивото на защита са от значение, но само във връзка със задълженията на обекта. Интегриран 4G сензор може да намали натоварването на полето в отдалечена точка, докато кабелен RS485 модел може да бъде по-практичен в точка, която вече е свързана с централен регистратор.

И накрая, прегледайте сензора като част от пълната верига за предупреждение. Потвърдете съвместимостта на придобиването, интеграцията на платформата, стъпките за въвеждане в експлоатация, базовите проверки и отговорностите за поддръжка. Силният избор на сензор е не само правилният модел. Това е моделът, който отговаря на точката за наблюдение, архитектурата на сайта и алармения процес, който екипът действително ще използва.

Планирайте заедно точката за наблюдение, пътя на данните и правилото за предупреждение

Ако вашият проект за язовир се нуждае от мониторинг на нивото на водата при диференциално налягане, дефинирайте типа точка, комуникационния маршрут, условията на захранване и логиката на предупреждение, преди да изберете модела. Това улеснява сравняването на опциите от серията JMYC-67 и вписването на сензора в по-широкия процес на придобиване и софтуер.
