Вибриращи телени сензори Kingmach за структурно здравословно наблюдение

Какво измерва сензор с вибриращ проводник в SHM

Сензор за вибриращ проводник преобразува механична промяна в промяна на резонансната честота на опънат проводник. Съвместимо показание възбужда проводника, открива реакцията и прилага коефициенти на калибриране, за да изчисли деформация, налягане, натоварване или друга инженерна стойност. Честотата е измерената величина, така че нормалната вариация на съпротивлението на кабела има по-малко влияние върху резултата, отколкото може да има върху сигнал с ниско ниво на съпротивление или напрежение. Непрекъснатостта на кабела, екранирането, защитата от влага и съвместимостта на показанията все още имат значение.

За по-задълбочено обяснение на сензорния механизъм прегледайте как работят вибриращите телени тензодатчици . Инженерното предимство е най-силно при бавно, дългосрочно наблюдение, където стабилността и дългите кабелни маршрути са по-важни от високочестотната динамична реакция. Сензорът с вибриращ проводник не е автоматично правилният избор за бързи вибрации, големи глобални движения или геометрия, която изисква гъвкава, оптична или сателитна измервателна пътека.

Проверка на терминологията преди RFQ

Не използвайте "вибрираща жица" като общо наименование за всеки инструмент с честотен изход или цифрово изместване. Моделите Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT и JMDL-32XXAT използват принципи на индуктивна честотна модулация. JMDL-52XXADT използва две свързани индуктивни бобини, JMLS-22XXADT използва механизъм с телено въже с преобразуване на съпротивление и цифрова комуникация, а JMBD-1050 използва GNSS позициониране. Правилната терминология предотвратява несъответстващи канали за отчитане, предположения за окабеляване и процедури за калибриране.

Изградете измервателната верига, преди да изберете модел

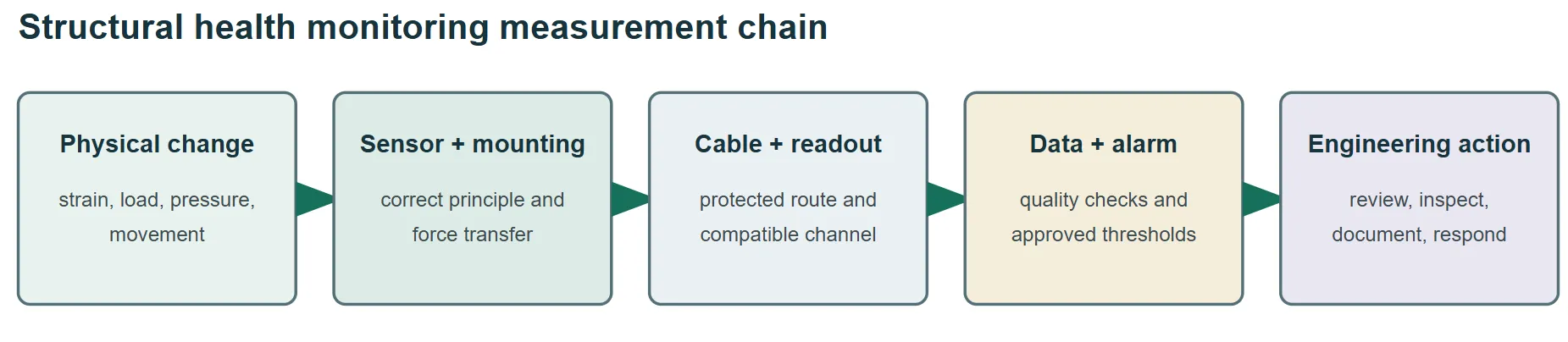

Сензорът е един слой от SHM система. Точката на измерване, монтажният хардуер, защитеният кабелен маршрут, отчитането или регистраторът, комуникационната връзка, софтуерът, праговете на алармата и процедурата за реакция трябва да работят като една верига. Високо стабилният сензор не може да коригира нестабилна котва, повреден кабел, несъвместим канал, лошо тълкуване на температурата или праг на аларма, който няма инженерна основа.



• Дефинирайте инженерния въпрос и физическата променлива, преди да изберете семейство сензори.
• Потвърдете, че обхватът, разделителната способност, повторяемостта, температурното поведение и честотата на дискретизация поддържат решението за алармата.
• Посочете монтаж, защита на кабела, заземяване, защита от пренапрежение, канали за четене, комуникации, съхранение на данни и достъп за поддръжка.
• Възлагане на отговорност за базовите показания, одобрението на прага, прегледа на алармата, проверката и запазването на данни.

Критерии за избор, които принадлежат към офертата

Осем опции за наблюдение на движението и къде пасват

Следните осем опции се появяват в Kingmach's обхват на преобразувателя на преместване . Те решават различни въпроси за движението в рамките на SHM, но не са осем версии на един вибриращ сензор. Сравнете принципа на отчитане, пътя на измерване, метода на инсталиране, изхода и изискванията за поддръжка, преди да третирате моделите като заместители.

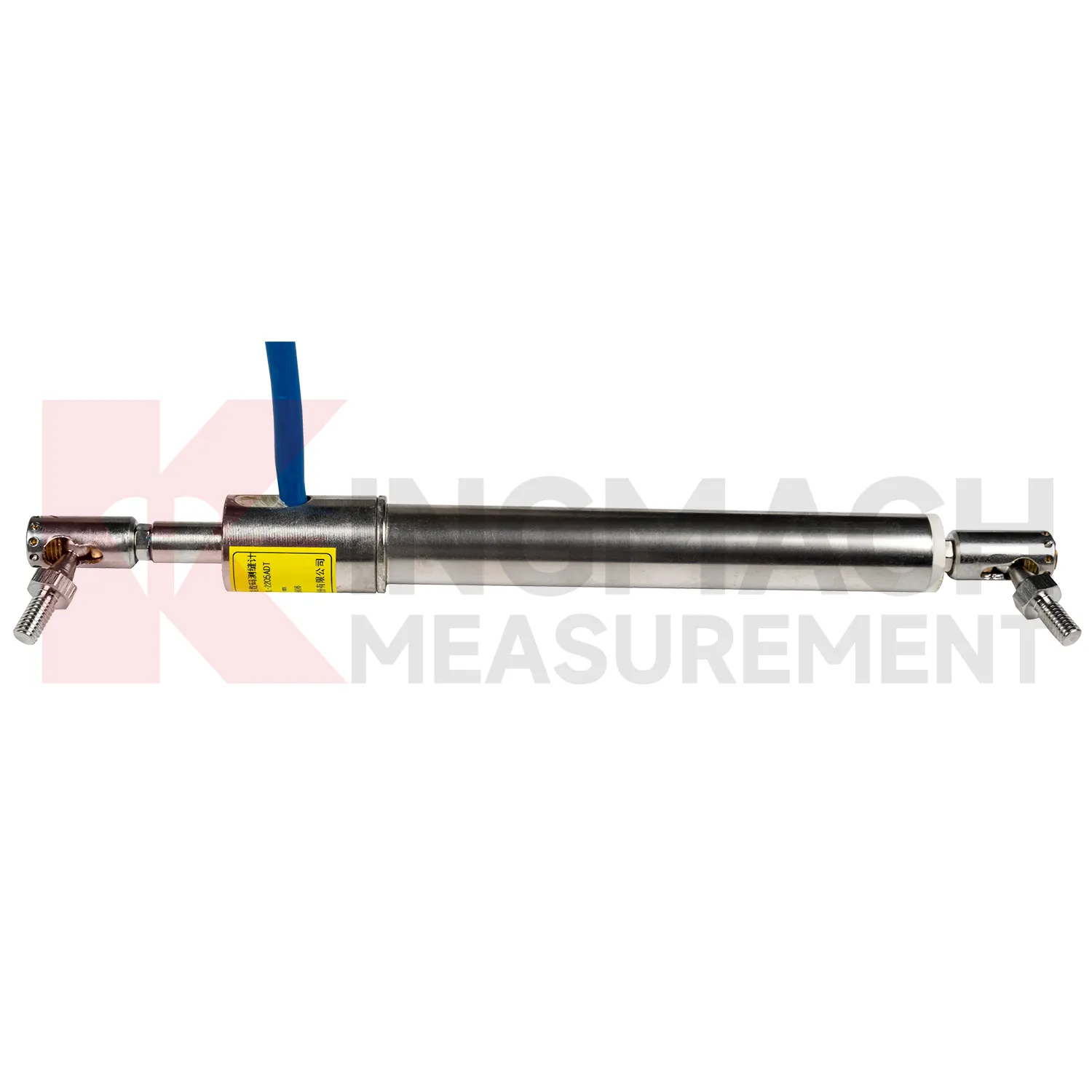

1. Интелигентен пукнатиномер: JMDL-22XXAT

Използвайте JMDL-22XXAT Интелигентен пукнатиномер когато инженерната променлива е промяната в ширината през пукнатина, фуга или разширителна фуга. Стандартните опции за диапазон позволяват на купувача да съответства на очакваното движение, вместо да приеме едно общо пътуване. Монтажната геометрия трябва да прехвърля отвора директно в уреда, като същевременно държи котвите извън повредения или разхлабен материал. Нулевото отчитане трябва да се запише с температурата, условията на монтаж и съответния чертеж.

Проектът Egongyan Rail Bridge използва интелигентни измервателни уреди за пукнатини в рамките на по-широка система за мониторинг на моста, показвайки защо данните за пукнатини трябва да се тълкуват с измервания на натоварване, деформация, деформация и околната среда. Често срещана грешка е изборът на най-малкия диапазон за очевидна прецизност, без да се допуска сезонно движение или отместване на инсталацията. Друг е монтирането през неправилна пукнатина без дефиниране на оста на движение. Попитайте за точния диапазон, точност, опция за температура, дължина на кабела, аксесоари за монтаж, запис за калибриране и съвместими показания. Определете кой може да нулира нулата и как всяко нулиране ще бъде записано в хронологията на наблюдението.

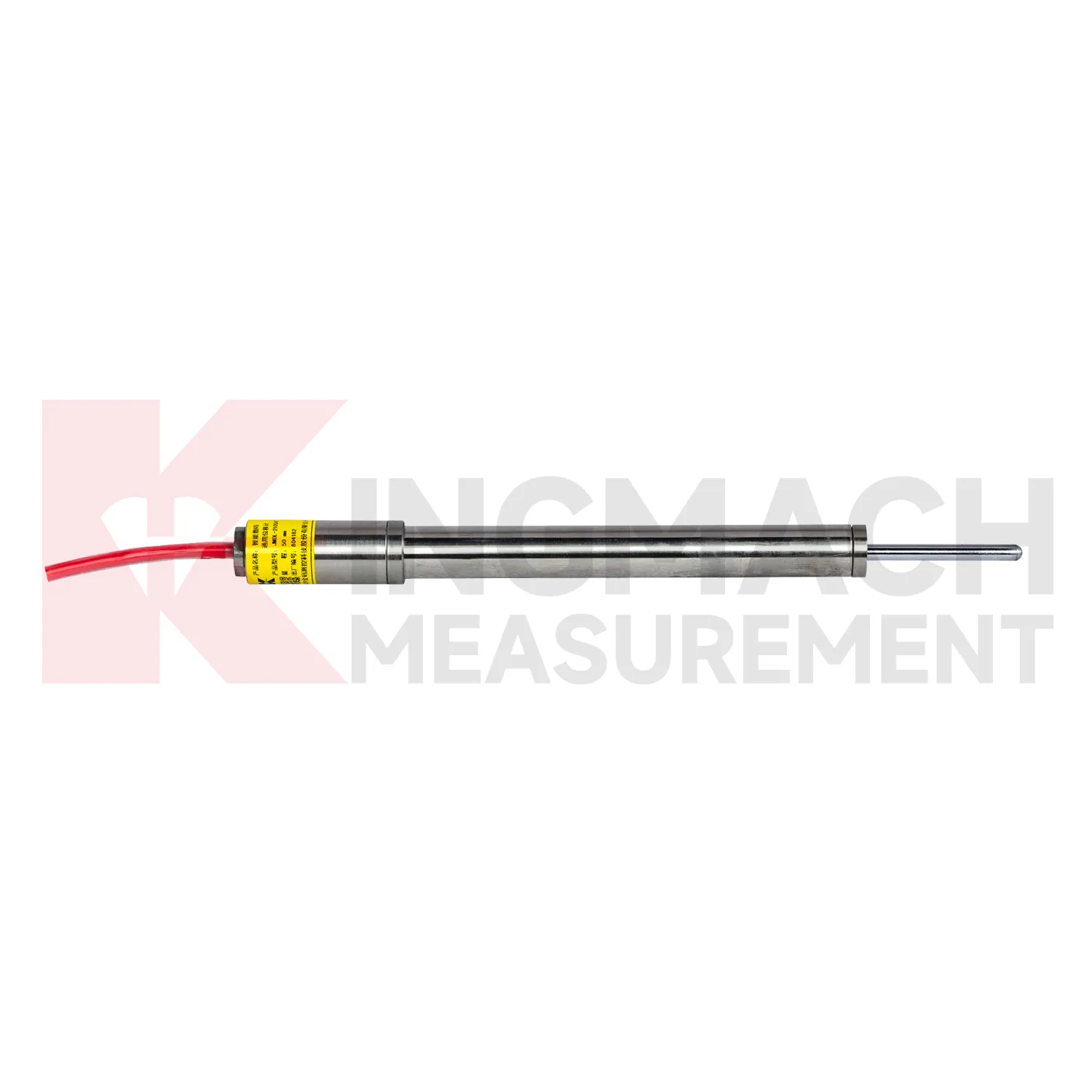

2. Универсален обемомер: JMDL-21XXAT

The JMDL-21XXAT Измервател на обема с общо предназначение пасва на директно относително движение между два структурни компонента, когато посоката на измерване е ясна. Типичните задачи включват движение на разширителната фуга, локално изместване на опората и относително движение през определен интерфейс. Неговата индуктивна честотно-модулационна архитектура и цифрови функции го правят различна технология от конвенционалния сензор с вибриращ проводник, въпреки че честотата участва във вътрешния процес на измерване.

Преди да поръчате, начертайте фиксираната точка, подвижната точка, очакваната посока, първоначалното разширение и пълната обвивка на движение. Проверете дали въртенето или напречното движение може да натовари странично пръта или скобата. Обичайната грешка е да се третира измервателен уред с общо предназначение като универсален отговор, когато пътят на движение е извит, твърде дълъг, недостъпен или се отнася до нестабилен материал. В тези случаи гъвкав, телено въже, многоточков, основен, оптичен или GNSS метод може да отговори по-надеждно на въпроса. Изисквайте монтажен чертеж с размери и проверете инсталираната първоначална позиция, преди да бъде прието отчитането на базовата линия.

3. Диференциален измервател на обема: JMDL-52XXADT

Изберете JMDL-52XXADT Измервател на диференциален обем когато решението зависи от разликата в движението между две точки, като например относително движение през става, сегмент или интерфейс. Две свързани индуктивни намотки реагират в противоположни посоки, докато прътът се движи. Диференциалното изчисление има за цел да намали обичайното влияние върху околната среда, включително ефектите, свързани с температурата. Този принцип на работа не трябва да се описва като вибрираща жица.

Референтните точки са част от измерването. Ако някоя котва се движи независимо, изходът може да е правилен за инсталираната геометрия, но грешен за инженерната интерпретация. Включете твърдостта на скобата, подравняването, първоначалната позиция, термичното движение, достъпа и защитата на кабела в монтажния чертеж. Често срещана грешка е използването на диференциален габарит, когато проектът действително се нуждае от абсолютна позиция или дълъг ход. Потвърдете референтната рамка и очакваната конвенция за знаци, преди да дефинирате аларми. По време на пускането в експлоатация приложете контролирано движение в двете посоки и проверете знака, връщането и картографирането на канала.

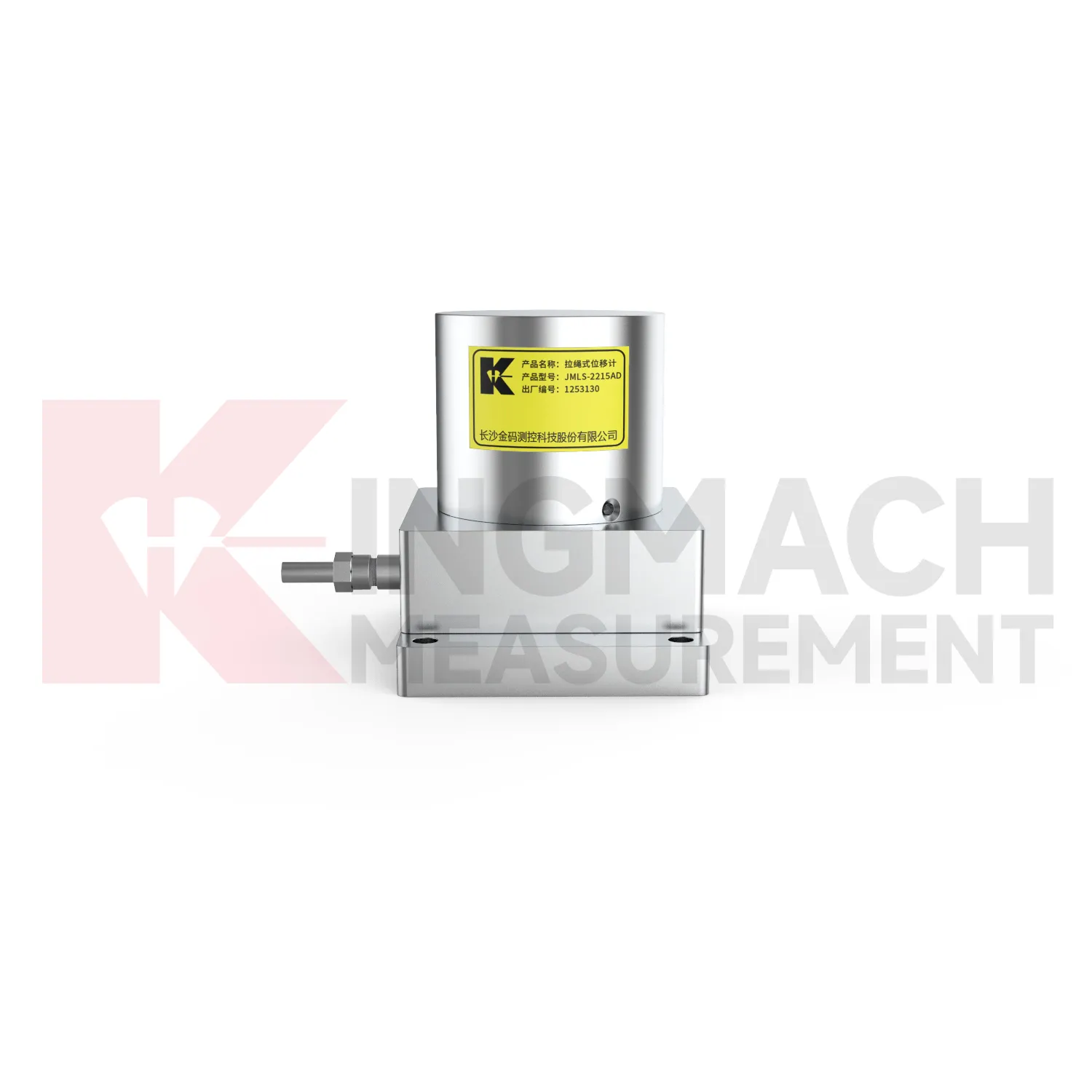

4. Сензор за преместване на телено въже: JMLS-22XXADT

The JMLS-22XXADT Сензор за изместване на стоманено въже преобразува удължаване или прибиране на кабела чрез макара и въртящ се сензорен механизъм. Полезно е, когато ходът е по-голям или твърда измервателна щанга не може да следва наличния път. RS485 комуникацията може да опрости свързването към съвместима система за събиране, но механичният кабелен маршрут остава доминиращият проблем при инсталирането.

• Дръжте кабела подравнен с предвиденото движение и го предпазвайте от абразия, закачане, лед, отломки и случаен удар.
• Проверете силата на прибиране, якостта на котвата, използваемия ход, геометрията на огъване, уплътнението на корпуса, настройките на протокола и достъпа за проверка.
• Не използвайте пълния номинален ход като проектно движение; резервна инсталация и марж за екстремни събития.

Честа грешка е фокусирането върху електронната разделителна способност, като същевременно се игнорира кабелната механика. Лошото подравняване или незащитен маршрут може да доведе до триене, провисване или повреда, която никой цифров изход не може да коригира. Потвърдете посоката на издърпване и поведението на прибиране през целия очакван ход, преди защитната обвивка да бъде затворена.

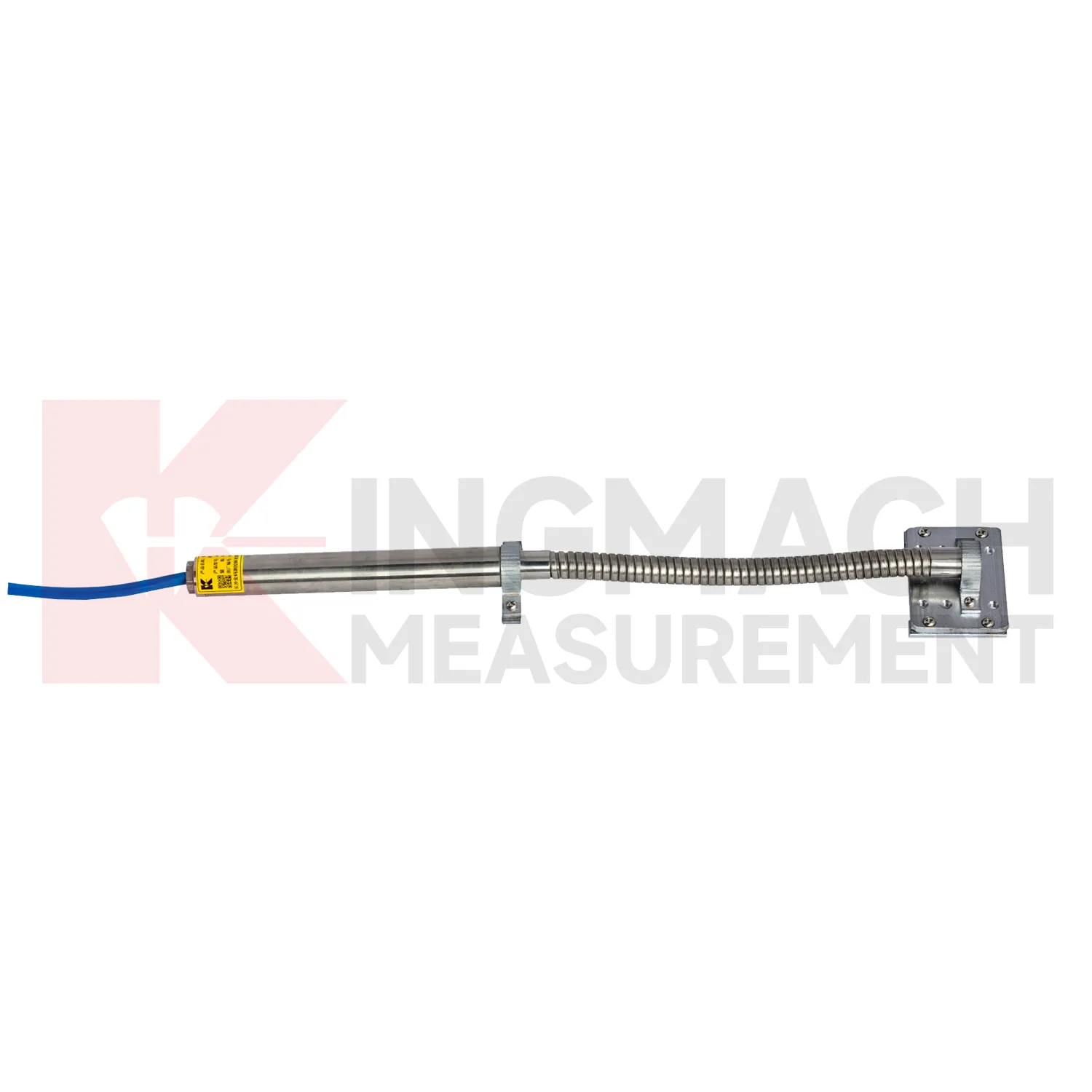

5. Гъвкав обемен метър: JMDL-24XXAT

Използвайте JMDL-24XXAT Гъвкав измервател на обема когато чувствителният елемент трябва да се деформира с георешетка или друга вградена армировка, вместо да обхваща чиста права междина. Гъвкавото разширение следва движението на материала, докато вътрешната система за индуктивно измерване на честотна модулация избягва плъзгащия се контакт между пръта и бобината. Това прави модела подходящ за приложения с подсилена почва, основа, наклон и основа, където твърд повърхностен габарит би изкривил пътя на измерване.

Планирането на монтажа трябва да обхваща ориентацията на сензора, закрепването към армировката, защитата по време на поставянето на пълнежа, изхода на кабела, натоварванията на уплътняване, първоначалното отчитане и връзката между измереното разширение и инженерното напрежение. Често срещана грешка е третирането на гъвкавия прът като механично неразрушим. Строително оборудване, остри завои, лошо закрепване или неконтролирано поставяне на пълнеж могат да повредят комплекта или да го отделят от материала. Изисквайте декларация за метода на инсталиране и проверка на точката на задържане преди погребване. Снимайте приставката и трасето на кабела, така че по-късните прегледи на данните да могат да потвърдят инсталираната геометрия.

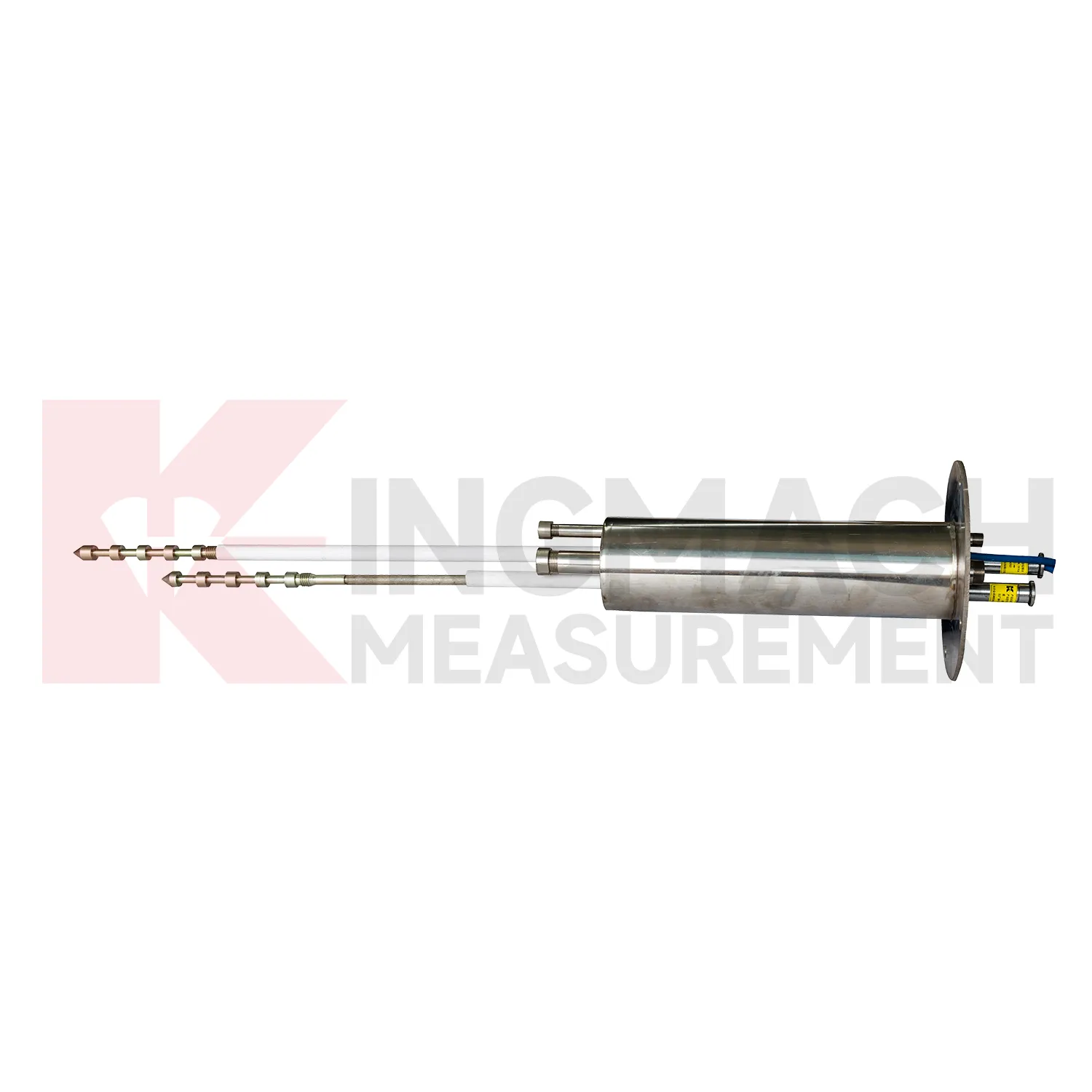

6. Многоточков измервател на изместване: JMDL-31XXAT

The JMDL-31XXAT Многоточков измервател на преместване разделя движението на няколко дълбочини в околните скали, склонове, фундаментни ями или земя на тунел. Анкерите, монтирани на различни дълбочини, се свързват чрез пръти и защитни тръби към индивидуалните уреди за изместване. Сравняването на точките помага на инженера да различи плитката деформация от по-дълбокото движение. Това е по-информативно от едно отчитане на повърхността, когато местоположението на активната зона е несигурно.

Проектантският екип трябва да уточни дълбочината и диаметъра на сондажа, разположението от три до пет точки, дълбочините на анкерите, геологията, фугиращата смес, дължините на прътите, защитата на главата, маршрутизирането на кабела, последователността на монтажа и процедурата на базовата линия. Често срещаната грешка е избирането на еднакво разстояние между точките без препратка към слоеве, прекъсвания, етапи на изкопни работи или очакваната зона на срязване. Друг риск е да позволите инсталацията на фугиращ разтвор или прът да създаде нежелано свързване между точките. Отнасяйте се към проекта на сондажа и записа за инсталиране като част от спецификацията на инструмента. Изисквайте окончателния график на дълбочината и идентификацията на инсталираната точка, за да съответства на картата на канала на регистратора.

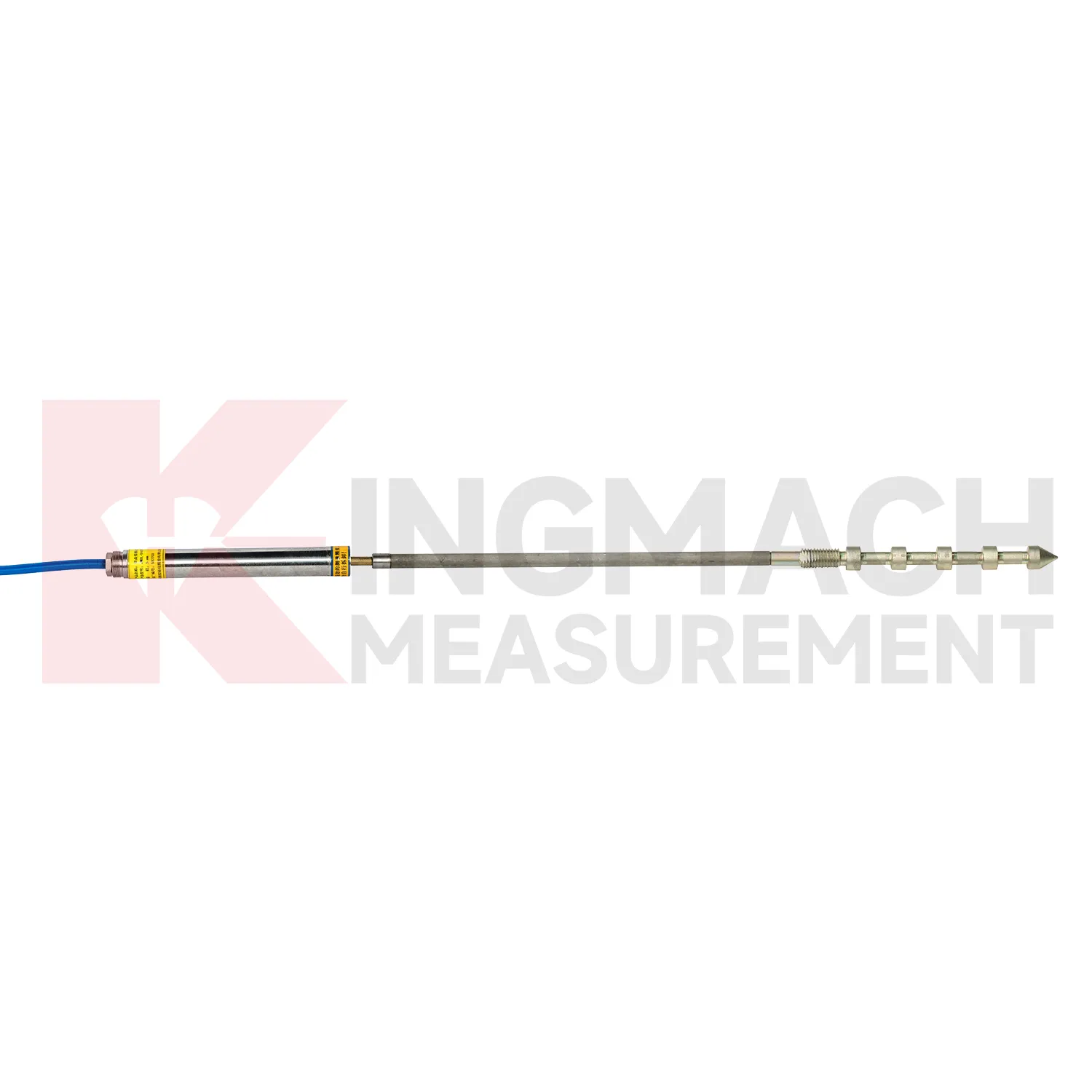

7. Едноточков измервател на изместването на скалната основа: JMDL-32XXAT

The JMDL-32XXAT Едноточков измервател на изместването на скалната основа измерва движението между повърхностна или структурна референция и една дълбока котва. Подходящ е за деформация на тунелна скала, движение на основата на язовир, движение на наклон или приложения в яма, когато инженерът може да идентифицира значима стабилна референтна дълбочина. Инструментът съчетава сензор за изместване, прът, анкер, защитна тръба и глава, така че дизайнът на сондажа и анкера директно влияе върху резултата.

Не приемайте, че по-дълбоко автоматично означава стабилно. Прегледайте геологията, атмосферните условия, фугите, подпочвените води, влиянието на изкопните работи и очакваната зона на деформация, преди да изберете дълбочина на закрепване. Една точка не може да покаже как движението е разпределено над котвата; използвайте многоточкова система, когато е необходимо профилиране на дълбочината. Най-често срещаната грешка е наричането на дълбоката котва „основна скала“, без да се документира защо е приемлива референция. Включете сондажни трупи, записи за фугиране, инсталирана дължина и показания на базовата линия в документите за приемане. Ако референтната стабилност остава несигурна, добавете независимо проучване или друга точка на измерване за проверка.

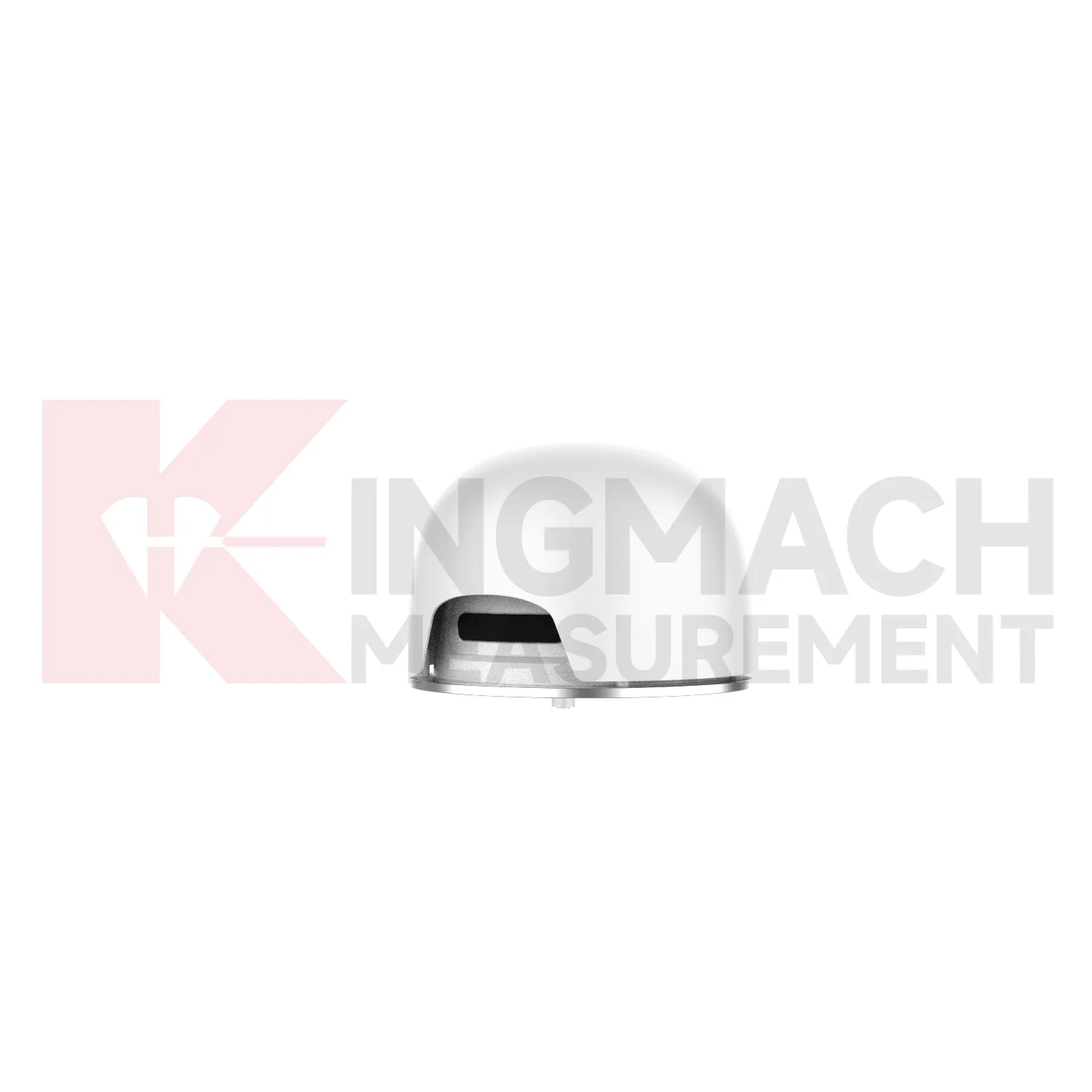

8. GNSS мониторинг на изместване: JMBD-1050

Използвайте JMBD-1050 GNSS устройство за наблюдение за хоризонтални и вертикални промени на позицията през мостове на открито, склонове, язовири, мини, железопътни линии или големи конструкции. GNSS измерва глобалната позиция, а не локалното отваряне на пукнатини или движението на пръта. Системата изисква подходяща архитектура за позициониране, монтажен паметник, захранване, комуникации и метод за обработка на данни. Може да покрива мащаби на движение и разстояния, които са непрактични за локален контактен сензор.

Преди закупуване прегледайте сателитната видимост, риска от многопътево излъчване, местоположението на антената, референтния или коригиращия метод, координатната система, интервала на вземане на проби, автономността на захранването, комуникационното покритие, защитата от мълнии и как векторите на изместване ще бъдат филтрирани и алармени. Често срещаната грешка е инсталирането на GNSS в близост до отразяващи структури или препречено небе и очакване на същото качество на данните като отворен сайт. GNSS и локалните сензори често работят заедно: GNSS проследява глобалното движение, докато измервателните уреди за пукнатини или дълбоките инструменти идентифицират локални механизми на деформация. Включете изглед към небето и проучване на комуникациите в плана за приемане преди инсталацията.

Проверени доказателства за проекта и какво трябва да научат купувачите

Именуваните препратки към проекти са полезни само когато изясняват обхвата на системата. Трите проверени случая по-долу показват наблюдение с множество сензори, а не твърдение за успех на един модел. Използвайте ги, за да очертаете променливите, архитектурата на придобиване и полеви рискове, които принадлежат към RFQ на проекта.

Мост: Egongyan Rail Bridge

The Проект за мониторинг на моста Egongyan Rail Bridge в Чунцин комбинира интелигентни измервателни уреди за пукнатини с инструменти за сила на кабела, деформация, напрежение, вибрации и инструменти за околната среда. За обществени поръчки това означава, че не трябва да се изисква измерване на пукнатини да обяснява всяка структурна реакция. Определете как температурата, поведението, свързано с трафика, силата на кабела, деформацията и тенденциите за пукнатини ще бъдат съгласувани във времето и прегледани.

Тунел: скоростна магистрала Yuping-Panzhou

The Проект за мониторинг на автострадата Yuping-Panzhou в Гуейджоу закрит тунел слягане, конвергенция, пукнатини и структурно напрежение. Миксът от оборудване включваше интелигентно измерване на пукнатини и лазерно изместване, хидростатични сензори за ниво и инструменти за опъване на вибриращи проводници. Урокът е точно етикетиране: проектът може да използва сензори с вибриращ проводник, без всеки канал за изместване да е вибриращ проводник.

Наклон: Jiwei Expressway в Шандонг

The Проект за наблюдение на наклона на автомагистрала Jiwei комбинирани алармени функции за дълбоко изместване, валежи, ниво на подпочвените води и звук и светлина. Проектът от 2024 г. демонстрира защо данните за деформацията се нуждаят от задействане и контекст на състоянието на обекта. RFQ за наклон трябва да свързва дълбочината на движение, интервала на валежите, реакцията на подпочвените води, комуникациите, захранването, алармената логика и отговорността за инспекция.

Проектите за язовири изискват същата системна дисциплина

За язовир определете дали решението се отнася до отваряне на пукнатини, движение на фугата, деформация на основата, налягане на порите, ниво на водата, слягане, повдигане или глобално изместване. А система за мониторинг на язовира обикновено съчетава няколко семейства сензори и измервания на околната среда. Посочете референтни точки, галерии или кабелни маршрути, хидроизолация, защита от пренапрежение, резервиране на придобиване, достъп за инспекция, собственост на прага и как показанията ще бъдат сравнени с нивото и температурата на резервоара.

Регистриране на данни, дистанционно наблюдение и видео на продукта

Дългосрочните SHM обикновено се нуждаят от автоматично придобиване, докато ръчните показания остават полезни за въвеждане в експлоатация, базови проверки, отстраняване на проблеми и малки проекти. Съпоставете всеки канал с принципа на отчитане и изхода. Планирайте четене или регистратор на данни , инструментален кабел , комуникации и софтуер за визуализация преди да бъде пусната поръчката на сензора.

Логиката на алармата трябва да разделя проверките на качеството на данните от структурните прагове. Липсващи данни, плоски линии, внезапни стъпки след поддръжка, невъзможна температурна реакция и несъответствие между свързаните канали може да показват проблем с измерването. Структурните сигнали трябва да използват одобрени от проекта прагове, правила за устойчивост, контакти за ескалация и отговор от инспекция. Съхранявайте необработени показания, инженерни стойности, версии на калибриране, събития за поддръжка и промени в праговете, така че по-късно проверяващите да могат да реконструират решението.

Видеото показва JMZX-215HAT/HB/HA вграден вибрационен кабелен тензодатчик , истински инструмент с вибриращ проводник, използван за вградено наблюдение на напрежението. Използвайте го, за да разграничите вибриращ тел сензорен елемент от индуктивните технологии, телени въжета или GNSS технологии за изместване, описани по-горе. За подготовка на полето съчетайте прегледа на продукта с Ръководство за инсталиране на уред за опъване на вибриращ проводник .

Снабдяване и търговски условия

Сравнете конфигурираната системна цена, а не единичната цена на сензора. Офертата трябва да отделя сензори, дължини на кабели, монтажен хардуер, канали за четене или логер, кутии, захранване, комуникации, софтуер, документи за калибриране, пускане в експлоатация, обучение, резервни части, опаковка, товари и данъци. Това разкрива дали по-ниската цена на сензора създава по-високи разходи за интегриране, инсталиране или поддръжка.

Настоящите търговски условия за референтните модели с обем на Kingmach използват минимално количество за една бройка, цена по договаряне, T/T предварително и доставка в рамките на 30 дни след пълното плащане. Отнасяйте се към тях като към условия на етап на котиране, а не към постоянно обещание. Поискайте проформа фактурата, за да потвърдите суфикса на модела, количеството, единичната и общата цена, Incoterm, опаковката, етапа на плащане, времето за изпълнение, метода на доставка, гаранцията, обхвата на калибриране, наличността на резервни части и езика на документа.

Прегледът на жизнения цикъл трябва да включва инсталационен труд, ограничения за достъп, проверки за калибриране, подмяна на кабели, разширяване на регистратора, комуникационни такси, работа на софтуера, планирани инспекции и разходите за спешно посещение на място. За вкопани или отдалечени сензори достъпът за смяна може да надхвърли първоначалната покупна цена. Съгласете фабричната документация и проверките преди изпращане преди плащане, така че липсващи подробности за модел, канал, кабел или протокол да не се появят по време на пускане в експлоатация.

Контролен списък за RFQ за пакет сензори SHM

Измерване и структура

• Тип структура, местоположение за наблюдение, чертежи, снимки и физическата променлива за измерване.
• Очаквани нормални и екстремни стойности, изисквана разделителна способност, база за точност, праг на алармата, интервал на вземане на проби и продължителност на наблюдение.
• Референтни точки, посока на движение, отместване на инсталацията, температурен диапазон и свързани канали, необходими за интерпретация.

Сайт и монтаж

• Вода, прах, корозия, вибрации, светкавици, строителен удар, изисквания за сондаж или фугиращ разтвор, достъп и кабелен маршрут.
• Монтажни скоби, анкери, защитна тръба, съединителни кутии, конектори, екраниране, заземяване и защита от пренапрежение.
• Декларация за метода на инсталиране, базова процедура, точки на задържане, показания за приемане и записи във вида на изработката.

Данни и търговски обхват

• Ръчно или автоматично отчитане, тип канал, протокол, мощност, съхранение, предаване, софтуерно картографиране, аларми и потребителски роли.
• Лист с данни, коефициенти на калибриране, серийно проследяване, инструкции за окабеляване и монтаж, приложими сертификати, гаранция и поддръжка.
• Количество, дължина на кабела, аксесоари, резервни части, опаковка, Incoterm, условия на плащане, време за изпълнение, местоназначение и нужди за въвеждане в експлоатация.

Често срещани грешки при купуване, които увеличават риска от наблюдение

• Извикване на вибриращ проводник на всеки честотен изход или цифров сензор за движение без потвърждаване на сензорния елемент и канала за отчитане.
• Избор на диапазон само от нормално движение и без допускане на отместване на инсталацията, сезонно поведение или достоверно екстремно събитие.
• Сравняване на стойности на точност без проверка дали те се отнасят за пълна скала, отчитане, линейност, повторяемост или пълна инсталирана система.
• Поръчване на сензори преди финализиране на анкери, сондажи, кабелни трасета, защита, капацитет на регистратор, комуникации, мощност и софтуерни тагове.
• Използване на един локален сензор за интерпретиране на механизъм на системно ниво, който също зависи от натоварване, температура, налягане, слягане или глобално движение.
• Одобряване на най-ниската единична цена без ценова инсталация, канален хардуер, документация, достъп за поддръжка, резервни части и риск от подмяна.
