Сигнали за безопасност на язовир в реално време със сензори за ниво на водата при диференциално налягане

Собствениците на язовирни стени се нуждаят от по-ранна видимост за промени в нивото, промени в налягането на просмукване и прекъсвания на тенденциите, които се появяват, преди оперативният проблем да се превърне в събитие, свързано с безопасността. Сензорите за ниво на водата за диференциално налягане са полезни, защото продължават да проследяват тези промени на вградени, мокри и труднодостъпни точки за наблюдение.

В работещ работен поток за предупреждение сензорът е само първата връзка. Отчитането трябва да остане стабилно в полеви условия, да се движи чисто в слоя за придобиване и да достигне до софтуер, който може да го сравни с прагове, правила за скорост на промяна и близки инструменти. Това превръща периодичната проверка в сигнали за безопасност на язовир в реално време.

За оценка от страна на купувача истинският въпрос не е дали сензорът може да чете нивото на водата изолирано. Истинският въпрос е дали може да поддържа надеждни сигнали за вградени тръби, дренажни точки, необслужвани станции и дълги сервизни интервали, без да създава допълнителна несигурност за екипа за наблюдение.

За операторите на язовири най-полезният сигнал рядко е едно високо показание. Това е сигнал за ниво или просмукване, който нарушава нормалната си връзка с работата на резервоара, валежите, дренажа или структурното движение.

Защо сигналите за нивото на водата имат значение в програмите за безопасност на язовирите

Планът за мониторинг на язовира обикновено проследява повече от надморската височина на резервоара. Операторите също наблюдават налягането на просмукване, движението на фреатична линия, поведението на дренажа, нивото надолу по течението и начина, по който тези показания се движат заедно с данните за изместването, ширината на пукнатината или напрежението. Една единствена стойност може да изглежда нормална, докато нейната тенденция спрямо валежи, изтичане или повдигащо налягане разказва различна история.

Ето защо логиката на предупреждението се нуждае от контекст. Повишаване на показанията във вътрешността на тръбата за нивото на водата в основата може да сочи към по-активен път на просмукване. Промяната на тръбата за освобождаване на налягането може да означава, че условията на дренаж се променят. Повишаване на нивото на резервоара по време на нормална работа може да е приемливо, но същото покачване, съчетано с необичайно движение на вътрешното налягане, заслужава внимание.

Една надеждна програма за мониторинг на язовир третира нивото на водата, просмукването, деформацията и мониторинга на околната среда като свързани индикатори. Това съответства на начина, по който опитните оператори разчитат риска на практика: предупредителната стойност идва от корелация, а не от един инструмент, който работи сам.

Как сензорите за диференциално налягане превръщат водния напор в използваеми данни

Уредите за ниво на водата с диференциално налягане определят височината на течността от налягането. В полеви условия сензорът преобразува водния напор, действащ върху измервателния елемент, в цифрова стойност на нивото. Когато инсталацията използва вентилиран кабел, свързан с атмосферата, отчитането може да намали барометричните смущения и да реагира по-бързо на действителното движение на нивото на водата.

Тази оперативна логика пасва добре на работата на язовира, тъй като много точки за наблюдение са тесни, вградени, мокри и трудни за достъп. Вместо да разчита на често ръчно сондиране, инструментът може да остане на място и да докладва от вътрешността на тръба за ниво на водата, от дренажен изход или в рамките на точка за хидрологично наблюдение.

За кабелна архитектура за наблюдение, Kingmach's JMYC-67XXAD Серията е позиционирана за дълбоко просмукване под налягане, наблюдение на водното ниво в резервоар и язовир, мониторинг на подпочвените води и вградена тръбна инсталация. Неговият RS485 изход, IP68 защита, 0,1 mm разделителна способност и 0,2% FS точност са видовете детайли, които купувачите могат да използват, когато скринингът пасва на съществуващ гръбнак за придобиване.

От какво всъщност зависят сигналите за язовир в реално време

Предупреждението не се създава само от сензора. Зависи от дизайна на прага, надеждността на придобиване, стабилността на комуникацията и сравнението с близките инструменти. На практика екипите често използват три слоя правила: абсолютни прагове на алармата, прагове на скоростта на промяна и корелационни проверки спрямо валежите, работата на резервоара, просмукването или данните за деформацията.

Например, повишаване на нивото на резервоара по време на планиран оперативен прозорец може да бъде приемливо. Бързото покачване на вътрешното ниво на водата във вградена тръба за наблюдение, особено ако е съчетано с необичаен поток на просмукване или повдигащо налягане, изисква различен отговор. По-добрите правила намаляват шанса екипажите да губят време за фалшиви аларми, докато все още пропускат развиващ се модел.

Това е и мястото, където останалата част от системата има значение. Продуктовият комплект на Kingmach, ориентиран към язовир, включва JMZX-XXGH модул за придобиване и софтуерна платформа за мониторинг, която е подходяща, тъй като качеството на предупреждението зависи от това как сензорът, регистраторът, предавателният слой и стекът за визуализация се държат заедно при непрекъсната употреба.

Изгледи на платформа за преглед и контрол на алармата

Където измервателите на нивото на водата за диференциално налягане се вместват в комбинация от инструменти за язовир

Устройствата за ниво на водата с диференциално налягане са най-силни, когато задачата е непрекъснато наблюдение на нивото в тръби, хидрологични точки или свързани с просмукване места за мониторинг, където има значение стабилният цифров изход. Те обикновено са част от по-широка комбинация от инструменти, а не самостоятелен отговор.

Една практична настройка на язовир може да комбинира измервател на нивото на водата с диференциално налягане за движение на напора на водата, пиезометър с вибриращ проводник за поведение на налягането на порите, сензори за изместване за структурно движение и софтуерен слой, който свързва данните с предупредителните прагове. Ако сайтът има отдалечени точки без удобно захранване или кабели, интегриран безжичен модел може да намали работата на място и да опрости внедряването.

За необслужвани резервоари или речни точки, JMYC-67XXAWL интегрираният модел съчетава 4G DTU и вътрешна батерия в един пакет. Това може да направи планирането на поддръжката по-чисто, когато даден проект иска по-малко отделни полеви компоненти.

Как да сравняваме жични и интегрирани модели на диференциално налягане

Най-бързият начин за сравняване на опциите е да надникнете в обхвата на заглавието и да съпоставите всеки модел с архитектурата за наблюдение. Кабелен RS485 инструмент може да бъде по-подходящ, когато язовирът вече има шкафове, капацитет на регистратора и стабилна комуникационна опора. Интегрирано 4G устройство може да съкрати времето за инсталиране в разпределени точки, където прокопаването на изкопи и захранването биха забавили проекта.

За преглед на обществените поръчки сравнението трябва да остане свързано с метода на работа. В гамата на Kingmach линията JMYC-67XXAD отговаря на кабелна RS485 интеграция и мониторинг с фина разделителна способност, докато линията JMYC-67XXAWL измества дискусията към вградена 4G комуникация, вътрешно литиево захранване и живот на батерията, който се променя с интервала на вземане на проби. Тези разлики засягат планирането на поддръжката, резервната стратегия и дизайна на честотата на алармата.

Подробности за инсталиране, които защитават качеството на предупреждението

Много лоши сигнали са проблеми с инсталацията, маскирани като проблеми със сензора. Ако тръбата за нивото на водата е блокирана, вентилационният път е компрометиран, боравенето с кабела е лошо или референтното състояние е нестабилно, потокът от данни ще се отклони, преди някой да заподозре метода на монтиране.

За приемане от страна на купувача, помолете доставчика да определи съвместимостта на размера на тръбата, метода на окачване, защитата на вентилирания кабел, водоустойчивото боравене на конекторите, адресирането на регистратора и проверките за пускане в експлоатация за нулево отклонение, повторяемост и комуникации. Това поддържа предаването обвързано с поведението на полето, вместо само със спецификация на хартия.

Когато точката за наблюдение е отдалечена, планът за пускане в експлоатация трябва също така да дефинира интервал на вземане на проби, честота на предупреждение, планиране на смяна на батерията и как платформата маркира липсващи данни срещу необичайни данни. Това са различни събития и смесването им в софтуерния слой създава объркване по време на реални инциденти.

Как инженерите разчитат необичайни тенденции, преди да станат извънредни ситуации

Полезната система за предупреждение не чака екстремна стойност. Той следи за промени в наклона, продължителността и съгласието между свързаните канали. При работа на язовир това често означава проверка дали движението на вътрешното ниво на водата проследява нормалното функциониране на резервоара или се отделя от него.

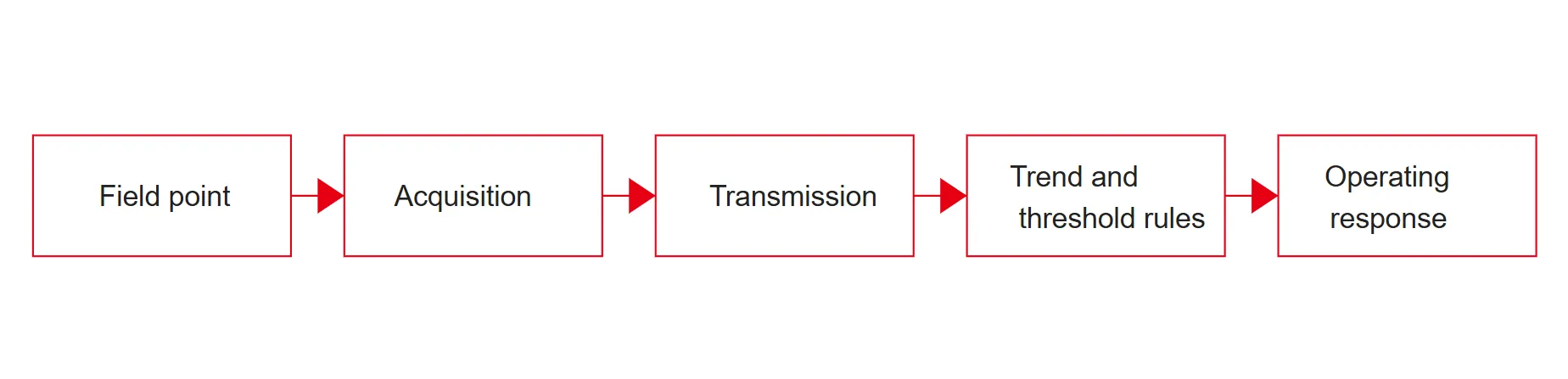

Фигура: сензорите осигуряват вход към веригата за предупреждение; правилата за пускане в експлоатация и работа определят дали този вход става използваем сигнал.



Три модела обикновено заслужават внимателно разглеждане: първо, постоянно повишаване на вътрешното ниво или налягането на просмукване без очевидна причина за работа на резервоара; второ, по-бързо от нормалното възстановяване или поведение на изчерпване след валежи или промени в заустването; трето, несъгласие между близкото водно ниво, просмукване и деформационни канали, които са се движили заедно. Всяко от тях може да сочи промени в дренажа, локално запушване или развиващ се път на просмукване, който се нуждае от проверка на място.

Когато купувачите преглеждат доставчици, помага да се погледне отвъд листа с данни на сензора и да се проучи цялата верига за наблюдение: съхранение, преглед на тенденциите, прагови настройки, записи от инспекции и способността на доставчика да поддържа интегрирано внедряване на място. Този по-широк поглед обикновено е мястото, където се решава дългосрочната надеждност на предупреждението.

Проверки на обществените поръчки, преди да пуснете RFQ

За проекти за язовири по-добрата RFQ е изградена около задължение за наблюдение, а не общо искане за нивото на водата. Посочете дали точката е във вградена тръба, изход за освобождаване на налягането, точка за наблюдение на подпочвените води или открито хидрологично място. Добавете очакван обхват, метод на комуникация, ограничения на мощността, интервал на регистриране, латентност на алармата, достъп за поддръжка и необходима интеграция със съществуващ софтуер или регистратори.

След това помолете доставчика да съпостави тези условия с типа инструмент, полевите принадлежности и тестовете за приемане. Сериозният преглед трябва да обхваща разделителна способност, точност, степен на водоустойчивост, работна температура, толерантност към претоварване, формат на комуникация и план за дългосрочно обслужване. Той също така трябва да определи кои показания се използват за аларми и кои се запазват главно за интерпретация на тенденции.

Ако сравнявате оборудване на Kingmach, има смисъл да прегледате серията JMYC-67 заедно с придружаващия хардуер, свързан с язовир, като пиезометър, модул за придобиване и платформа за мониторинг , след което прекарайте техническата и търговската дискусия през канала за котировки. Това поддържа RFQ обвързано с цялата верига за предупреждение, вместо с един компонент.

Планирайте веригата за предупреждение, преди да бъде инсталиран първият сензор

Ако вашият проект за язовир или резервоар се нуждае от наблюдение на нивото на водата при диференциално налягане, започнете заедно с оформлението на точката за наблюдение, пътя на данните и правилата за аларми. Това улеснява сравняването на инструменти от серия JMYC-67, свързани с тях пиезометър и хардуер за придобиване, както и изискванията за интегриране на платформа в един разговор.
