Какво е вибриращ проводник за измерване на напрежението? Предимства, употреби и ограничения

Представете си мостов инженер, седнал в офис и наблюдавайки потока от структурни данни от сензори, вградени дълбоко в бетонни стълбове преди повече от десетилетие. Показанията все още са точни и сигналът е все още стабилен. Това ниво на дългосрочна надеждност не е щастлив случай. Това е резултат от избора на правилната технология за работата.

Работният кон зад тази издръжливост е вибриращият тензометър. Този сензор постоянно надминава конкурентните технологии в взискателни среди. Тази статия ще обясни точно как работи вибриращият кабелен тензометричен уред, ще оцени неговите основни предимства и честни ограничения и ще ви помогне да изберете правилния тип сензор за следващия си проект.

Какво е вибриращ проводник за измерване на напрежението?

За да разберем сензора, първо трябва да определим какво измерва. В гражданското и геотехническото инженерство „деформация“ се отнася до малкото количество деформация, която материалът изпитва, когато е подложен на напрежение или натоварване. Измерването на това напрежение е жизненоважно. Той казва на инженерите, ако мостът се огъва твърде много, ако язовирът се сляга неравномерно или ако облицовката на тунела поема опасен натиск.

Тензометър с вибриращ проводник (VW) измерва тази деформация, като използва брилянтно прост принцип на работа. Вътре в корпуса на манометъра се намира опъната стоманена тел. Когато електрически импулс възбуди тази жица, тя резонира с определена честота, която е право пропорционална на нейното напрежение. Когато структурният материал около измервателния уред се деформира, той разтяга или компресира тялото на измервателния уред, променяйки напрежението на вътрешния проводник и променяйки неговата резонансна честота. Това честотно изместване след това се преобразува в точно отчитане на напрежението.

Този честотен сигнал е много стабилен. За разлика от традиционните резистивни (фолийни) тензометрични датчици, които разчитат на промени в напрежението, които могат да отслабнат с разстоянието, сигналът от вибриращ проводник преминава без усилие по дълги кабелни линии. Това прави измервателния уред на VW най-добрият структурен сензор за мониторинг на здравето за тежки среди и многогодишно внедряване.

За да се адаптират към различни строителни сценарии, тези сензори обикновено се предлагат в три основни конфигурации: повърхностен монтаж, вграждане и повърхностно заварени.

Видове вибриращи телени тензодатчици

Изборът на правилния тип габарит зависи изцяло от фазата на вашия проект и използваните материали.

Модел на повърхността: Инженерите закрепват с болтове или епоксидна смола тези измервателни уреди директно към бетонни, стоманени или дървени повърхности след завършване на строителството. Те са предпочитаният избор за мониторинг след строителство или проекти за модернизация. Ярък пример е JMZX-212HAT/HB Интелигентен вибриращ проводник за измерване на напрежението , което предлага висока точност за съществуваща инфраструктура.

Модел на вграждане: Работниците изливат тези измервателни уреди директно в пресен бетон. Сензорът трайно става част от структурата. Те са идеални за наблюдение на язовири, набити основи и масово изливане на бетон.

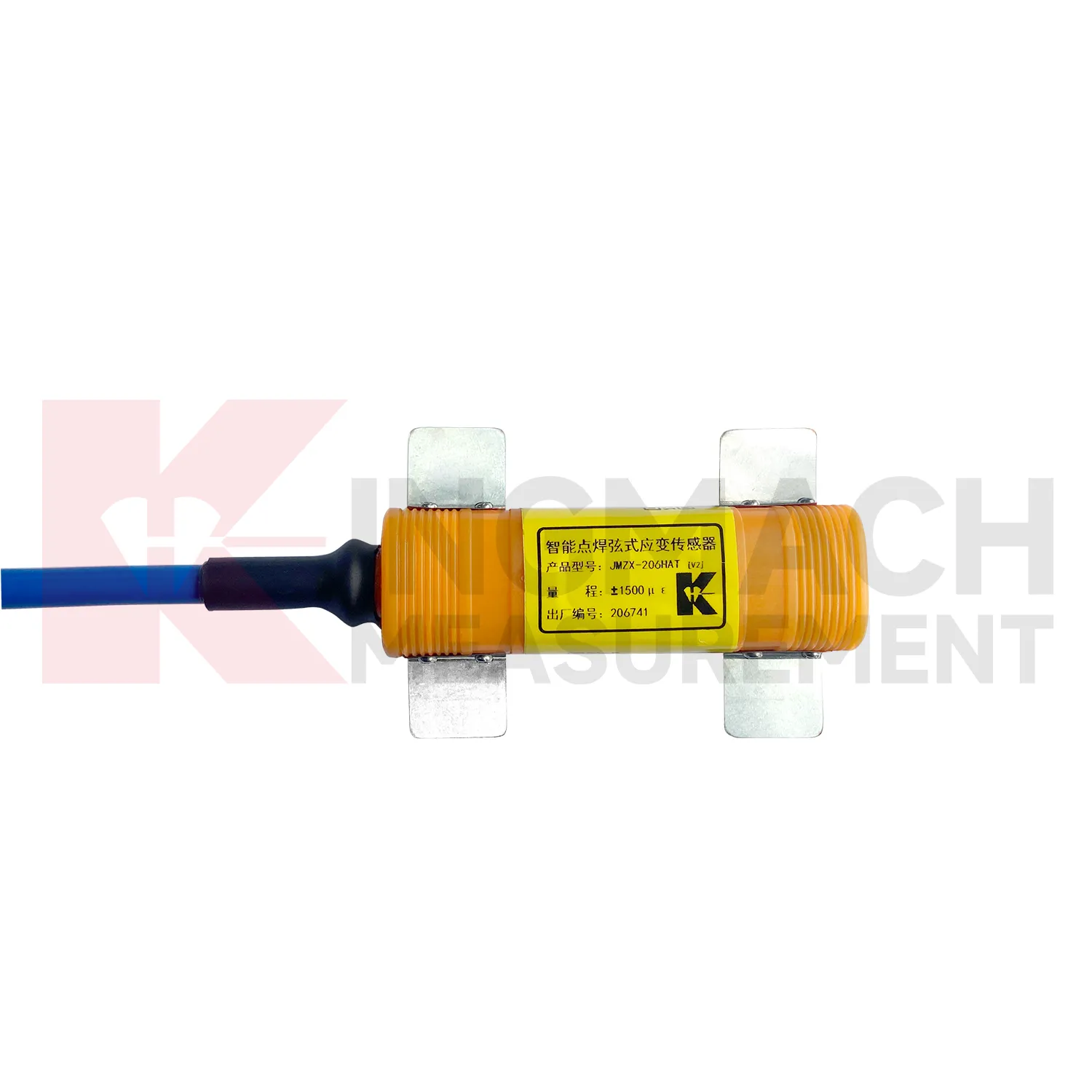

Повърхностно заварен модел: Техниците ги заваряват директно към стоманени елементи като мостови греди, стоманени пилоти и фланци на вятърни кули. Заварената връзка издържа много по-добре на вибрации и циклични натоварвания от лепилните връзки.

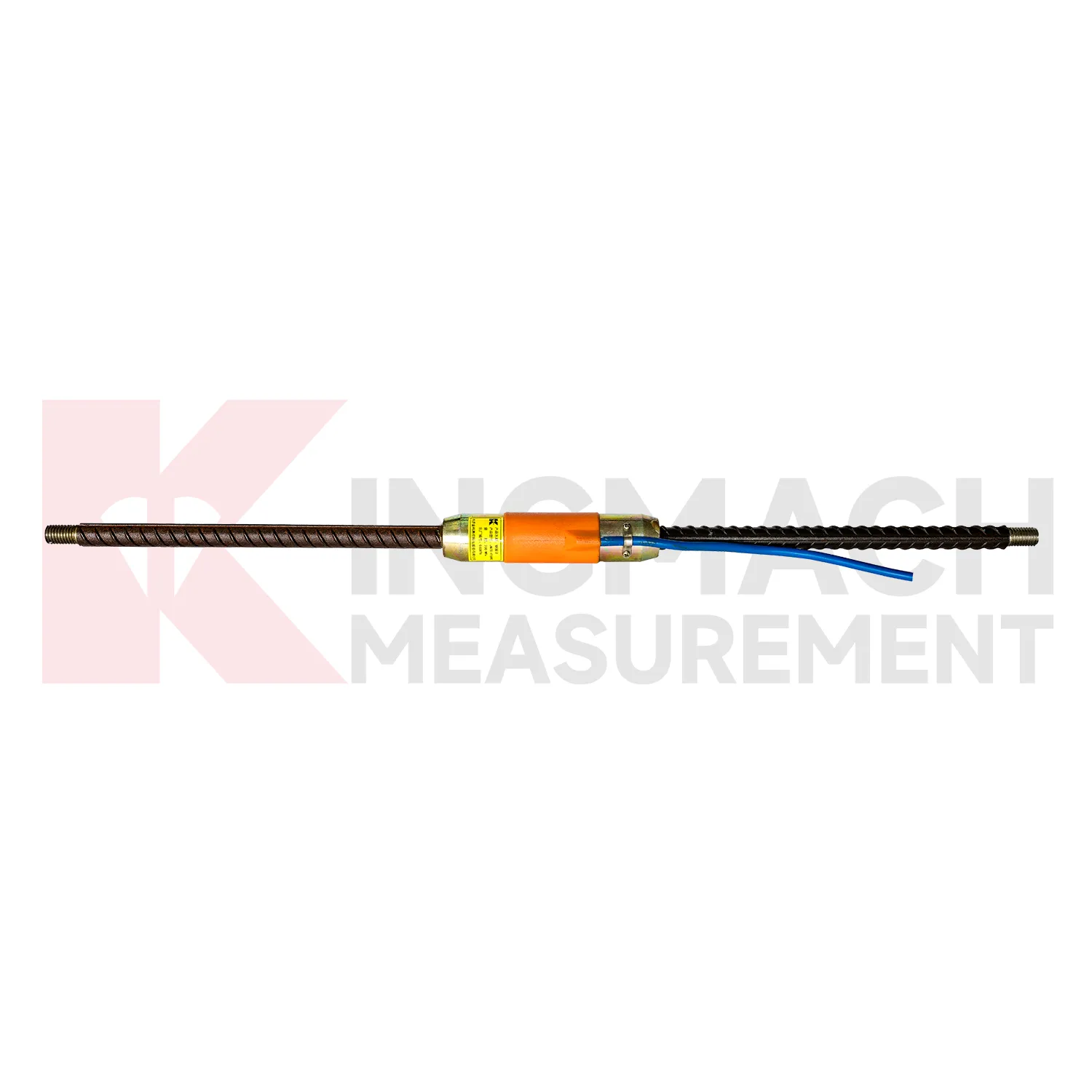

Деформометри за арматура: Строителните екипи поставят тези кухи тръбни сензори в една линия с армировъчни пръти. Те директно измерват аксиалната сила в арматурата, което е от решаващо значение за разбирането на здравето на пилоти, подпорни стени и облицовки на тунели.

Ръководство за бърз избор

Фаза на проекта / Материал	Препоръчителен тип габарит	Общо приложение
Съществуващ бетон или дървен материал	Повърхностен монтаж	Преустройства, наблюдение на исторически сгради
Изливане на пресен бетон	Вграждане	Язовири, основи, подпорни стени
Съществуващи стоманени конструкции	Повърхностно заварени	Мостове, кули на вятърни турбини, стоманени пилоти
Стоманобетонни конструкции	Арматурен деформатор	Носещи пилоти, облицовки на тунели

Основни предимства на измервателните уреди на VW

Инженерите избират вибриращи телени сензори като техен основен инструмент за наблюдение на структурната цялост за продължителни периоди от време, тъй като тази технология осигурява постоянни възможности за наблюдение. Основните предимства включват:

Изключителна дългосрочна стабилност: Честотният изход на VW габарит поддържа пълна стабилност, тъй като работата му остава незасегната от промени в съпротивлението на кабела, проникване на влага в конектора и колебания на захранващото напрежение. Тези проблеми често засягат резистивните измервателни уреди с течение на времето, но сензорите на VW остават стабилни в продължение на десетилетия.

Силен EMI/RFI имунитет: Строителните площадки създават среда с електрически шум. Дизеловите генератори и заваръчното оборудване, заедно с електропроводите, създават смущения. Сигналите с честотен домейн могат лесно да преминават през тези среди, което елиминира необходимостта от скъпи и тежки кабелни екраниращи системи.

Дълги кабели: Сензорите на VW поддържат качеството на сигнала си, когато работят с 1000 метра кабел, който надхвърля това разстояние. Това позволява на инженерите да насочват всички данни обратно към един централизиран регистратор на данни на големи язовирни стени или тунели.

Широк температурен диапазон на работа: Сензорите поддържат оперативните си функции в екстремни температурни диапазони, от минусови алпийски региони до строителни обекти на тропическа инфраструктура, което позволява използването им като стандартна система за мониторинг за геотехнически приложения по целия свят.

Вградени термистори: Повечето съвременни измервателни уреди на VW включват вътрешен термистор, който функционира като вграден термистор. Системата използва един единствен кабел за доставяне на температурни данни, което позволява автоматични температурни настройки, които подобряват качеството на събраните данни.

Цифрови и интелигентни варианти: Днешните интелигентни модели използват суфикси HAT и HB, за да покажат способността си да свързват традиционни системи с модерни операции Industrial 4.0. Устройствата предлагат RS-485 изходна функционалност заедно с вградени възможности за съхранение на данни и безпроблемна връзка с текущото IoT оборудване за регистриране на данни и SCADA системи.

Проектни приложения на вибриращи телени тензодатчици

Вибриращи телени тензодатчици действат като нервна система за съвременната инфраструктура. Те предоставят критични данни за широк спектър от строителни проекти.

Мост и виадукт: Инженерите използват измервателни уреди за повърхностен монтаж и заварени измервателни уреди, за да наблюдават огъването на греда, натоварването на лагерите и топлинното разширение в проекти, които изискват специално внимание както за конструкции с голям обхват, така и за системи с висок трафик.

Язовири и хидротехнически съоръжения: Специализираните измервателни уреди за вграждане, които инженерите поставят в масивни бетонни конструкции, проследяват трите основни процеса на пълзене и слягане и взаимодействия на налягането на порите от началото до края на експлоатационния живот на конструкцията, който продължава няколко десетилетия.

Тунели и подземни работи: Измервателните уреди, които инженерите инсталират върху тунелни облицовки и скални болтове, функционират, за да наблюдават сближаването, което се случва поради налягането на откривката. Системата предоставя предварително предупреждение на инженерните екипи за структурни промени, които се случват, преди да могат да забележат видими пукнатини.

Високи сгради и основи: Деформометри на арматурни пръти и измервателни уреди за вграждане в дълбоки основи проверяват допусканията за пренос на натоварване, направени по време на проектирането. Те затварят празнината между геотехническите прогнози и строителната реалност.

Кули на вятърни турбини: Повърхностно заварените измервателни уреди, които са прикрепени към фланците на кулите, наблюдават критичните за умора съединения на кулите на вятърните турбини по време на натоварване от вятър. Значението на това развитие се увеличи, тъй като вятърните паркове на сушата и в морето се разширяват по целия свят.

Подпорни стени и откоси: Разпределените измервателни масиви наблюдават движението на земната маса, докато проследяват процеса на прогресираща повреда чрез своите възможности за измерване. Събраната информация принадлежи към категорията съществени данни, които предпазват железопътни и магистрални насипи от потенциални опасности.

Ограничения и честни компромиси

Никой сензор не е идеален за всяко приложение. Разбирането на ограниченията на тензодатчиците на VW гарантира, че ще посочите правилния инструмент за работата.

Не е подходящ за динамични измервания: Датчиците на VW измерват квазистатичното напрежение, тъй като отчитат само бавно променящи се движения. За наблюдение на високочестотни вибрации, които надвишават 1 до 2 Hz, трябва да използвате акселерометри или резистивни фолио.

По-високи единични разходи: Прецизният производствен процес, заедно с вътрешните електронни компоненти на VW габарит, води до по-високи разходи в сравнение с обикновените фолио габарити. Разходите стават оправдани, когато се използват за постоянни инсталации, но остават ненужни за временни лабораторни експерименти.

Изисква съвместимо оборудване за четене: Сигналите на VW се нуждаят от специфични единици за четене или регистратори на данни, които могат да отговарят на техните честотни изисквания. Екипите за доставки трябва да проверят бюджетните ограничения заедно с нуждите от съвместимост в началото на своя процес на планиране.

Датчиците за вграждане не подлежат на възстановяване: Габаритът за вграждане става постоянен след монтажа му в бетон. Системата има постоянни грешки при инсталиране, защото не могат да бъдат коригирани. Системата изисква фабрично калибриране заедно с експертна инсталация, тъй като тези два елемента гарантират правилна работа на системата.

Екстремно дългосрочно отклонение при калибриране: Въпреки че сензорите на VW са изключително стабилни, те могат да изпитат незначително отклонение на калибрирането при екстремни периоди от няколко десетилетия. Инженерите трябва да прегледат публикуваните спецификации за дрейф за проекти, надхвърлящи 20 до 30 години без планиран достъп за повторно калибриране.

VW срещу други сензорни технологии

Как се сравнява тензодатчикът с вибриращ проводник с алтернативни сензори за наблюдение на здравето на конструкцията?

VW срещу резистивни (фолиеви) измервателни уреди: Манометрите на VW лесно печелят с точност при дълги кабели и удължени времеви рамки. Фолиевите датчици печелят с по-ниска първоначална цена и високочестотен динамичен отговор.

VW срещу фиброоптични (FBG) габарити: FBG сензорите се отличават с разпределено отчитане по едно непрекъснато влакно и предлагат предаване на ултра дълги разстояния. Сензорите на VW печелят от общата цена, зрелостта на екосистемата и лекотата на подмяна на хардуера за отчитане.

VW срещу MEMS сензори: MEMS (микро-електро-механични системи) се отличават с високи честоти, динамични приложения. Технологията на VW остава най-добрият избор за статично и квазистатично постоянно наблюдение.

Технологична сравнителна таблица

Тип сензор	Най-добър случай на употреба	Дългосрочна стабилност	Типично съответствие с инфраструктурата
Вибриращ проводник	Бавно, статично наблюдение на напрежението	Отличен (десетилетия)	Язовири, тунели, основи, тежки граждански
Резистивен (фолио)	Високочестотно динамично изпитване	Лош до умерен	Лабораторни изследвания, краткосрочна диагностика
Оптични влакна (FBG)	Разпределени масиви с висока плътност	Отлично	Тръбопроводи, масивни непрекъснати участъци
MEMS	Динамично проследяване на вибрации и наклон	добре	Сеизмичен мониторинг, динамика на активен мост

Най-добри практики за инсталиране

Извличането на максимума от вашия сензор за гражданско строителство изисква прецизна инсталация.

Повърхностен монтаж: Правилната подготовка на повърхността е задължителна. Шлайфайте повърхността и я обезмаслете старателно. Уверете се, че манометърът е ориентиран правилно спрямо основната ос на напрежение и инсталирайте физически капаци, за да предпазите сензора от строителен трафик.

Вграждане: Сигурно позиционирайте измервателния уред в арматурната клетка и спазвайте стриктни изисквания за бетонно покритие. Прокарайте сигналните кабели внимателно, за да избегнете прегъване или разкъсване по време на изливането на бетона. Винаги вземайте базово нулево отчитане преди бетонът да се стегне.

Повърхностно заварени: Спазвайте стриктно изискванията за качество на заваръчния шев. Оставете метала да претърпи облекчаване на напрежението след заваряване и да завърши фазата си на охлаждане, преди да установите първоначалното базово отчитане.

Универсални съвети: Винаги записвайте базовите показания веднага след инсталирането. Използвайте вградения термистор за практики за температурна компенсация. И накрая, установете ясен протокол за етикетиране на кабели за множество сензори, за да предотвратите объркване в терминала за запис на данни.

Как да посочите и да получите своя габарит

Когато сте готови да се снабдите с вибриращ кабелен тензометричен уред, съсредоточете се върху детайлите. Създайте контролен списък със строги спецификации, който включва необходимия диапазон на измерване (измерен в микронапрежение или $\mu\varepsilon$), дължина на измервателния уред, прозорец на работната температура, желан тип изход (аналогов срещу RS-485 цифров), дължина на кабела и IP рейтинг.

Когато говорите с доставчици, задавайте правилните въпроси. Поискайте образци на сертификати за калибриране. Попитайте за cross-ta3245lk имунитета, ако инсталирате големи мултисензорни масиви. Уверете се, че техните сензори са естествено съвместими с предпочитаната от вас марка регистратор на данни и потвърдете сроковете за доставка за големи търговски количества.

За проекти, изискващи високопрецизен мониторинг на повърхността, серията JMZX-212 предлага отличен баланс между издръжливост и цифрова интеграция, отговаряйки на строгите международни инфраструктурни стандарти.

Заключение

Вибриращият кабелен тензомер печели своето място в дългосрочния структурен мониторинг не чрез забележителна новост, а чрез доказана надеждност. Той измерва промените чрез стабилни честотни сигнали, предлагайки изключителна стабилност, силна устойчивост на смущения и безпроблемно предаване на данни през масивни строителни обекти. Въпреки че не са предназначени за динамично, високоскоростно изпитване на удар, тяхната квазистатична производителност е несравнима. Това е качество, което има най-голямо значение, когато се очаква тези сензори да надживеят безопасно строителните екипи, които са ги инсталирали.

Готови ли сте да оборудвате следващия си проект? Каним ви да изпратите спецификациите на вашия проект на нашия инженерен екип за персонализирана подкрепа при избора на сензор. Свържете се с нас днес за оферта или за изтегляне на изчерпателни спецификации на продукта.

Често задавани въпроси

1. Колко точен е тензометричният вибриращ проводник?

Когато е инсталиран правилно и е компенсиран по температура с помощта на вградения си термистор, висококачественият тензометричен датчик на VW обикновено предлага точност от $\pm0.1\%$ до $\pm0.5\%$ от пълната си скала, което го прави много надежден за структурно наблюдение на здравето.

2. Могат ли манометрите на VW да работят при потопени условия?

да Вградените и повърхностно монтираните манометри VW са рутинно запечатани с високи IP оценки (често IP68). Това им позволява да работят постоянно, докато са потопени във вода, което е от съществено значение за проекти за язовири и дълбоки основи.

3. Какъв е типичният живот на вградения тензометричен датчик?

Тъй като вътрешният стоманен проводник е херметически затворен и защитен от външно окисление, вграденият VW тензодатчик може лесно да функционира точно в продължение на 25 до 50 години, като често издържа целия проектен живот на основната структура.

4. Имам ли нужда от специално оборудване за четене на данните?

да Тъй като измервателните уреди на VW извеждат честотен сигнал, а не просто напрежение, трябва да използвате специално устройство за отчитане на вибриращи проводници или регистратор на данни, специално конфигуриран с интерфейсен модул за вибриращи проводници.

5. Може ли да се поправи скъсан кабел на вграден манометър?

Ако кабел е прекъснат извън бетонната конструкция, той може да бъде снаден с помощта на подходящи водоустойчиви съединителни кутии. Въпреки това, ако кабелът е скъсан дълбоко в бетонната смес близо до тялото на сензора, габаритът се губи завинаги. Това подчертава необходимостта от внимателно прокарване на кабела по време на строителството.
