Как работят вибриращи кабелни тензодатчици? Принципи и приложения

По отношение на мониторинга на инженерната безопасност трябва да се отбележи, че всички промени може да не са очевидни на нивото на повърхността. Преди пукнатини, измествания или други щети да станат очевидни, може вече да има признаци, че мостова греда е подложена на необичайни напрежения, част от язовирната стена реагира необичайно или облицовката на тунела е подложена на промени в натоварването. За заинтересованите страни в проекта, включително собственици на проекти, конструктори, консултанти и специалисти по интеграция, е важно да открият тези промени на ранен етап.

Ето защо мониторингът на деформациите е толкова важен в гражданското строителство. Степента на деформация в материала, която съответства на удължението и компресията, разкрива неговата работа, когато е подложен на натоварвания. В много случаи тензодатчиците с вибриращ проводник са се доказали като един от най-надеждните инструменти в тази област.

От мостове и язовири до склонове, сгради, тунели, вятърни кули, подземни работи и транспортна инфраструктура, вибриращата телена технология се използва широко, когато наблюдението на стабилността и издръжливостта е от значение. Свържете се с нас за повече информация относно това как работят вибриращите телени тензодатчици, защо са ценени в инженерните проекти и къде обикновено се прилагат. Ние също така представяме повърхностно монтирано решение за проекти за структурно наблюдение.

Защо мониторингът на напрежението на вибриращи проводници се използва широко в гражданското инженерство

При големите инфраструктурни проекти условията за наблюдение често са взискателни. Сензорите могат да бъдат изложени на външно време, температурни промени, влага, прах, вибрации и дълги периоди на работа. В тези среди инженерите не просто търсят сензор, който работи в лаборатория. Те се нуждаят от метод за отчитане, който може да предостави стабилни данни във времето при реални полеви условия.

Това е една от основните причини вибриращата телена технология да се използва толкова широко в инженерния мониторинг на безопасността.

Техниката за измерване на вибриращи телени сензори показва по-добра дългосрочна стабилност, точност на измерване и последователност на измерване в сравнение с други техники за измерване. Системата работи най-добре за продължителни периоди на наблюдение, които се нуждаят от постоянен резултат в продължение на няколко месеца или няколко години вместо кратки интервали на тестване.

Надеждността на тази система, която осигурява основни функции за наблюдение на мостове, язовири, подпорни системи, тунели, вятърни кули и подземни работи. Проектите изискват данни от мониторинг, позволяващи оценка на безопасността, анализ на тенденциите и планиране на поддръжката през целия живот на конструкцията.

Какво е вибриращ проводник за измерване на напрежението?

Вибриращ кабелен тензомер функционира като сензор за измерване на напрежението, който открива промените в напрежението на проводника, за да определи нивата на напрежение.

Сензорът съдържа проводник, който се простира между две непроменливи точки. Тялото на сензора предава всяка деформация, която възниква върху наблюдаваната структура. Напрежението на жицата претърпява промяна поради този процес. Честотата на вибрациите на проводника се променя в зависимост от напрежението на проводника, което води до деформация на структурата, причинявайки синхронизирано изместване на честотата.

След това тази честота може да бъде измерена от устройство за четене или регистратор на данни и преобразувана в инженерни данни за анализ.

Казано по-просто, вибриращ кабелен тензодатчик превръща структурното движение в честотен сигнал, който може да се използва за наблюдение на поведението, свързано със стреса. Системата става важна за инженерни проекти, които се нуждаят от дългосрочни, точни и надеждни измервания на напрежението.

Как работят вибриращи кабелни тензодатчици?

Принципът на работа на системата изисква демонстрация стъпка по стъпка за пълно разбиране.

1. Възниква структурна деформация

Елемент на мост, стоманена опора, бетонна повърхност, облицовка на тунел или секция на кула изпитва натоварване, температурни промени, движение на земята, вибрации или други структурни въздействия. Материалът показва измеримо напрежение, защото дори малки деформации създават постоянни промени.

2. Сензорът реагира на това движение

Когато тензометричният вибриращ проводник е монтиран върху конструкцията, той следва деформацията на наблюдаваната повърхност. Ако структурата се разтегне, сензорът се разтяга. Ако се компресира, сензорът реагира съответно.

3. Промени в напрежението на проводника

Вътре в габарита вътрешният проводник е под напрежение. Тъй като структурата се деформира, механичното състояние на жицата се променя. Това променя нивото на напрежение в жицата.

4. Промени в честотата на вибрациите

Жицата се възбужда да вибрира и нейната собствена честота се измерва. Тъй като честотата е свързана с напрежението на проводника, всяка промяна в напрежението, предизвикана от напрежение, води до промяна в честотата.

5. Честотата се преобразува в данни за наблюдение

Измерената честота се събира от инструмент или система за наблюдение. След това данните могат да бъдат обработени в стойности на деформация и използвани от инженерите за наблюдение на тенденциите, оценка на структурния отговор и идентифициране на необичайни промени.

Едно важно предимство на този метод е, че базираното на честота измерване е изключително подходящо за полеви мониторинг, особено когато са включени дълги кабели или сложни среди на обекта. За големи инфраструктурни проекти тази практическа полза може да бъде много ценна.

Защо повърхностно монтираните вибрационни телени тензодатчици са полезни

Не всички проекти позволяват вградени инструменти. В много приложения от реалния свят инженерите трябва да наблюдават съществуващи структури, рехабилитирани активи или достъпни структурни повърхности, след като строителството вече е започнало или е завършено. В тези ситуации повърхностно монтиран вибриращ тензодатчик може да бъде ефективно решение.

Моделът на повърхността е особено полезен, когато целта е да се наблюдава напрежението директно от външната страна на структурни елементи като стоманени елементи, бетонни повърхности, опорни рамки, секции на кули и други открити части. Осигурява гъвкавост при разгръщане и може да бъде подходящ както за новопостроени, така и за вече работещи структури.

Това прави повърхностно монтираните вибрационни телени тензодатчици особено подходящи за:

• оценка на конструктивното състояние
• оценка на преоборудване и укрепване
• мониторинг, свързан с поддръжката
• наблюдение след строителството
• дългосрочен мониторинг на безопасността на достъпни компоненти

За купувачите на инженерство това означава практична опция за сензор, която може да се побере в широк диапазон от условия на проекта, без да изисква вградена инсталация.

Какво могат да научат инженерите от данните за напрежението на вибриращата тел

Тензодатчикът прави повече от генериране на числа. Истинската му стойност се крие в това, което тези числа разкриват за структурата.

С наблюдението на напрежението на вибриращата жица инженерите могат да разберат по-добре:

• как структурните елементи реагират на натоварване
• дали действителното поведение отговаря на очакванията на дизайна
• как напрежението се променя по време на строителните етапи
• дали мерките за укрепване или ремонт се изпълняват по предназначение
• как температурата, цикличното натоварване или слягането влияят върху структурата с течение на времето
• дали необичайните тенденции могат да показват развиващ се риск

В много проекти най-голямата стойност на наблюдението на напрежението не е едно отчитане, а моделът във времето. Анализът на тенденциите помага да се определи дали дадена конструкция се държи нормално или може да са необходими допълнителни инспекции и инженерни действия.

Поради тази причина вибриращите кабелни тензодатчици често се интегрират в системи за дългосрочно структурно наблюдение на здравето, където надеждността и непрекъснатостта са от съществено значение.

Типични приложения в инженерния мониторинг на безопасността

Мостове

Инженерите използват вибриращи телени тензодатчици в проекти за мостове, за да наблюдават структурните компоненти, които включват греди, стоманени елементи и елементи, свързани с палубата, както и зоните, които са уязвими на повреда от умора. Устройствата позволяват на инженерите да оценят как конструкцията реагира на натоварванията, възникващи по време на движение на превозното средство, и на въздействията върху околната среда.

Язовири

Данните за напрежението предоставят важна информация за наблюдение на безопасността на язовира, тъй като позволяват на инженерите да проучат как структурите реагират на водното налягане и промените в температурата и разширените експлоатационни условия. Този процес играе жизненоважна роля както в оценката на ефективността, така и в процедурите за контрол на безопасността.

Откоси и подпорни конструкции

Инженерите използват оборудване за наблюдение на напрежението, за да проучат как системите за стабилизиране на наклона и поддържащите конструкции реагират на натиска на почвата, опорните натоварвания и силите на движение.

Сгради и високи постройки

Строителните инженери използват вибриращи телени тензодатчици в сгради и кули и подсилени структурни системи за измерване на разпределението на напрежението и преноса на натоварване и оценка на техниките за укрепване.

Тунели и подземно инженерство

Сензорите, инсталирани в тунели и подземни строителни площадки, позволяват на инженерите да измерват как се изпълняват системата за облицовка на тунела, поддържащите конструкции и строителните дейности по време на различни строителни фази. Системата се оказва особено полезна, когато е необходимо непрекъснато наблюдение на стреса.

Вятърни кули

Конструкциите на вятърните кули са обект на многократно динамично натоварване. Мониторингът на напрежението помага на инженерите да разберат поведението при експлоатационен стрес, реакцията на умора и структурните характеристики във времето.

Пътни настилки и транспортна инфраструктура

В инженерството, свързано с транспорта, тензодатчиците могат да се прилагат към опорни елементи и инфраструктурни компоненти за оценка на повтарящи се ефекти на натоварване и дългосрочна структурна реакция.

Проект Kingmach - Мост на река Яндзъ Шанхай-Суджоу-Нантонг

Какво трябва да имате предвид, преди да изберете тензометър за вибриращ проводник

Изборът на тензодатчик винаги трябва да се основава на действителната цел на наблюдение и състоянието на обекта. Преди покупка екипите на проекта трябва да разгледат няколко ключови въпроса:

• Върху какъв материал ще бъде монтиран манометърът?
• Нова ли е структурата, съществуваща ли е или се укрепва?
• Дали мониторингът е краткосрочен, периодичен или непрекъснат?
• Сензорът ще работи ли на открито или във влажна среда?
• Проектът изисква ли автоматично събиране на данни?
• Колко важни са маршрутизирането на кабела и разстоянието за предаване?
• Какво ниво на защита е необходимо срещу атмосферни влияния, вибрации или смущения на обекта?

Сензорът може да изглежда технически подходящ на хартия, но ако не съответства на метода на инсталиране, условията на околната среда или системата за мониторинг, ефективността на проекта може да бъде засегната. Ето защо много купувачи предпочитат да работят с доставчици, които могат да осигурят поддръжка, базирана на приложения, а не само продуктови списъци.

Практично решение за наблюдение на деформацията на структурната повърхност

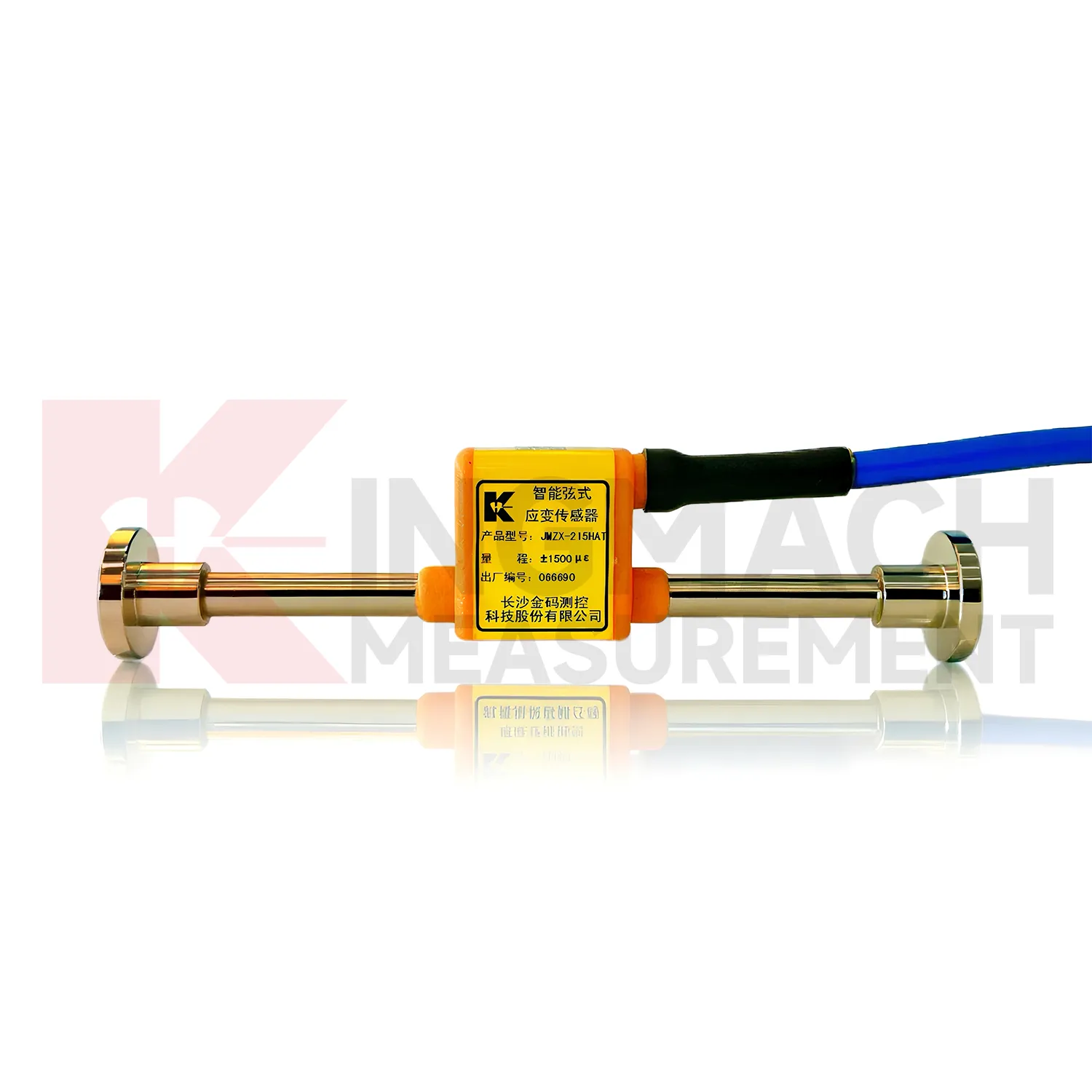

За проекти, изискващи надеждно наблюдение на напрежението върху структурни повърхности, нашият интелигентен вибрационен тензометър, повърхностен модел е практична опция.

Проектиран за приложения за инженерно наблюдение на безопасността, този продукт е подходящ за внедряване на място, където дългосрочната стабилност на данните и повърхностният монтаж са важни. Може да се прилага в широк спектър от инфраструктурни и строителни проекти, включително мостове, язовири, тунели, склонове, сгради, вятърни кули, подземни съоръжения и транспортни конструкции.

Неговата стойност се крие в комбинирането на предимствата на технологията за наблюдение на вибриращи проводници с практичността на повърхностно монтирана конфигурация, което го прави силен избор за достъпни структурни елементи и базирани на проекти системи за мониторинг.

Можете да разгледате продукта тук: Интелигентен вибриращ кабелен тензометър

Като експортно ориентиран доставчик, обслужващ приложения за инженерно наблюдение на безопасността, ние разбираме, че международните купувачи често се нуждаят от нещо повече от един сензор. Те се нуждаят от отзивчива комуникация, подходящо съвпадение на продукти и подкрепа за обществени поръчки, базирани на проекти. Независимо дали сте изпълнител, интегратор за наблюдение, дистрибутор или консултантски екип, ние сме готови да ви помогнем да намерите подходящо решение за наблюдение на напрежението.

Заключение

Вибриращите телени тензодатчици функционират като жизненоважни инструменти за съвременен инженерен мониторинг на безопасността, тъй като те преобразуват незначителни структурни движения в съществена информация за мониторинг. Системата работи чрез откриване на промени в честотата, които възникват, когато напрежението на проводника варира, и този метод осигурява практически ползи за разширени приложения на открито.

Инженерите могат да използват повърхностно монтирани вибриращи телени тензодатчици, за да наблюдават структурното поведение и да проследяват реакцията на натоварването и промените в производителността на мостове, язовири и склонове, сгради и тунели, вятърни кули и подземни съоръжения и инфраструктурни системи на пътното платно.

Нашият екип ще ви помогне да изберете надежден сензор за наблюдение на напрежението за вашия предстоящ проект, докато предоставяме услуги за доставка за износ. Ние ще препоръчаме най-доброто решение за вашите нужди, след като ни предоставите вашия тип проект, структурен материал и изисквания за наблюдение.

ЧЗВ

1. За какво се използва вибрационен кабелен тензодатчик?

Тензометър с вибриращ проводник се използва за измерване на структурно напрежение в инженерни проекти. Обикновено се прилага в мостове, язовири, тунели, сгради, склонове, вятърни кули, подземни работи и други системи за наблюдение на инфраструктурата.

2. Как работи тензометричният вибриращ проводник?

Той работи чрез измерване на промените в честотата на вибрациите на вътрешно опъната жица. Когато наблюдаваната структура се деформира, напрежението на жицата се променя, което променя честотата на вибрациите. След това тази честота се преобразува в данни, свързани с напрежението.

3. Защо вибриращите телени тензодатчици са подходящи за дългосрочно наблюдение?

Те се използват широко за дългосрочно наблюдение, тъй като технологията с вибрираща жица предлага стабилна производителност, добра повторяемост и пригодност за тежки строителни среди като външни, влажни и променливи на температурата обекти.

4. Какво е предимството на повърхностно монтирания вибриращ кабелен тензодатчик?

Моделът за повърхностен монтаж е полезен за съществуващи конструкции, проекти за модернизация и достъпни структурни части, където вградената инсталация не е възможна или не е необходима. Той осигурява гъвкаво внедряване за наблюдение на място.

5. Как да избера правилния тензометър за вибриращ проводник за моя проект?

Трябва да имате предвид материала на конструкцията, мястото на инсталиране, продължителността на мониторинга, състоянието на околната среда, маршрута на кабела и дали сензорът ще се свърже към система за автоматично наблюдение. Работата с опитен доставчик може да ви помогне да гарантирате, че продуктът отговаря на действителните нужди на вашия проект.
