Какво е тензодатчик от фолио? Обяснение на принципа, видовете и как работи

В съвременния инженерен мониторинг на безопасността разбирането как дадена конструкция реагира на натоварване, напрежение, деформация и промяна на околната среда е от съществено значение. Независимо дали проектът включва мост, язовир, склон, тунел, висока сграда, вятърна кула, подземна конструкция или пътно легло, надеждните данни за мониторинг помагат на инженерите да оценят структурното поведение и да вземат информирани решения за поддръжка или безопасност.

Сред много сензорни технологии, използвани в структурния мониторинг, тензодатчикът от фолио остава един от най-широко прилаганите и практични инструменти. Макар и малък по размер, той играе основна роля в измерването на това как материалите се деформират под въздействието на сила. За изпълнителите на проекти, интеграторите за наблюдение, инженерите-консултанти и дистрибуторите разбирането на принципа и избора на тензодатчици от фолио е важно при планирането на система за наблюдение.

В тази статия обясняваме какво представлява тензодатчикът от фолио, принципът му на работа, основните видове тензодатчици от фолио и как се използва в реални инженерни проекти. Ние също подчертаваме защо изборът на правилния доставчик има значение за приложения за мониторинг на инфраструктура и строителство.

Какво е тензодатчик от фолио?

Тензодатчикът от фолио работи като сензор, който открива напрежението, възникващо върху външната повърхност на обекта. Деформацията съществува като инженерен термин, който описва незначителните промени в дължината, които възникват, когато даден материал изпитва напрежение, компресия или сили на огъване или усукване.

Тензодатчикът от фолио работи, като преобразува тази механична деформация в измерим електрически сигнал. Въпреки че промяната във формата на конструкцията може да е изключително малка, тя може да разкрие важна информация за разпределението на напрежението, реакцията на натоварването, състоянието на умора и структурните характеристики във времето.

Ето защо инженерните експерти често прилагат тензодатчици от фолио, за да наблюдават безопасността в своите проекти. Структурните компоненти тестват своята производителност при действителни условия на експлоатация, което позволява на инженерите да оценят тяхната реална производителност спрямо очакваните резултати от дизайна.

Защо измерването на деформацията има значение в инженерните проекти

Измерването на напрежението става от съществено значение, тъй като повечето структурни проблеми започват от неоткриваеми малки промени, които се случват в структурите. Конструкцията показва своите първоначални признаци на повреда чрез фини модели на деформация, които инженерите могат да измерят и анализират, преди да възникне видимо напукване, изместване или пълна повреда.

При мостове тензодатчиците от фолио могат да помогнат за наблюдение на напрежението на греди при натоварване от трафик. В язовирите те могат да поддържат наблюдение на напрежението в бетонни или стоманени компоненти. При наклони и подпорни конструкции мониторингът на напрежението помага на инженерите да разберат преноса на натоварването и реакцията, свързана с деформацията. В тунели и подземни проекти данните за напрежението могат да покажат как облицовката или поддържащата система работи по време на изкопни работи или дългосрочна експлоатация.

Поради тези причини често се използват тензодатчици от фолио:

• мониторинг на здравето на моста
• мониторинг на безопасността на язовира
• откоси и геотехническо инженерство
• мониторинг на сгради и високи конструкции
• тунелни и подземни работи
• мониторинг на вятърна кула
• железопътни, пътни и инфраструктурни проекти

Във всички тези приложения точните данни за напрежението помагат за подобряване на оценката на безопасността, планирането на поддръжката и дългосрочното управление на активите.

Принцип на тензодатчика от фолио: Как работи?

Основната концепция, залегнала в основата на тензодатчика от фолио, може да се обясни с помощта на промяна в съпротивлението на електрически ток.

В случаите, когато фолийните тензодатчици са прикрепени към повърхността на всяка конструкция, деформацията се извършва заедно с тази на самата повърхност. Ако материалът се разширява или свива, ще настъпи еквивалентно разширение или свиване на тензодатчика от фолио. Физическата промяна в размера води до лека промяна в неговата устойчивост.

Получената промяна в съпротивлението се измерва под формата на верига с електрически ток, която обикновено включва подреждането на моста на Уитстон. Сигналът се усилва, събира се от оборудване за събиране на данни и се преобразува в стойности на напрежение за наблюдение и анализ.

С прости думи, процесът работи така:

1. Конструкцията изпитва натоварване или деформация

2. Фолиевият тензодатчик се деформира със структурата

3. Електрическото му съпротивление се променя

4. Системата за измерване улавя и преобразува тази промяна в използваеми данни

Тъй като вариацията на сигнала е много малка, правилната инсталация и кондиционирането на сигнала са от съществено значение. Точността на измерването на напрежението зависи не само от самия сензор, но и от качеството на свързване, подготовката на повърхността, температурната компенсация, окабеляването и опазването на околната среда.

Основни видове тензодатчици

Инженерите се нуждаят от различни дизайни на тензодатчици за различните си работни среди. Правилният избор на тип подобрява както точността на измерване, така и издръжливостта на системата през цялото време на работа.

1. Фолиеви тензодатчици

Фолиевите тензодатчици остават едни от най-предпочитаните видове тензодатчици сред потребителите. Устройството се състои от шаблон от метално фолио, който инженерите прикрепят към подложка. Датчиците осигуряват висока чувствителност заедно с надеждна работа в много различни случаи на употреба.

Устройствата намират общо приложение при лабораторни тестове, структурна оценка и инженерен мониторинг, тъй като позволяват прецизно измерване на повърхностното напрежение.

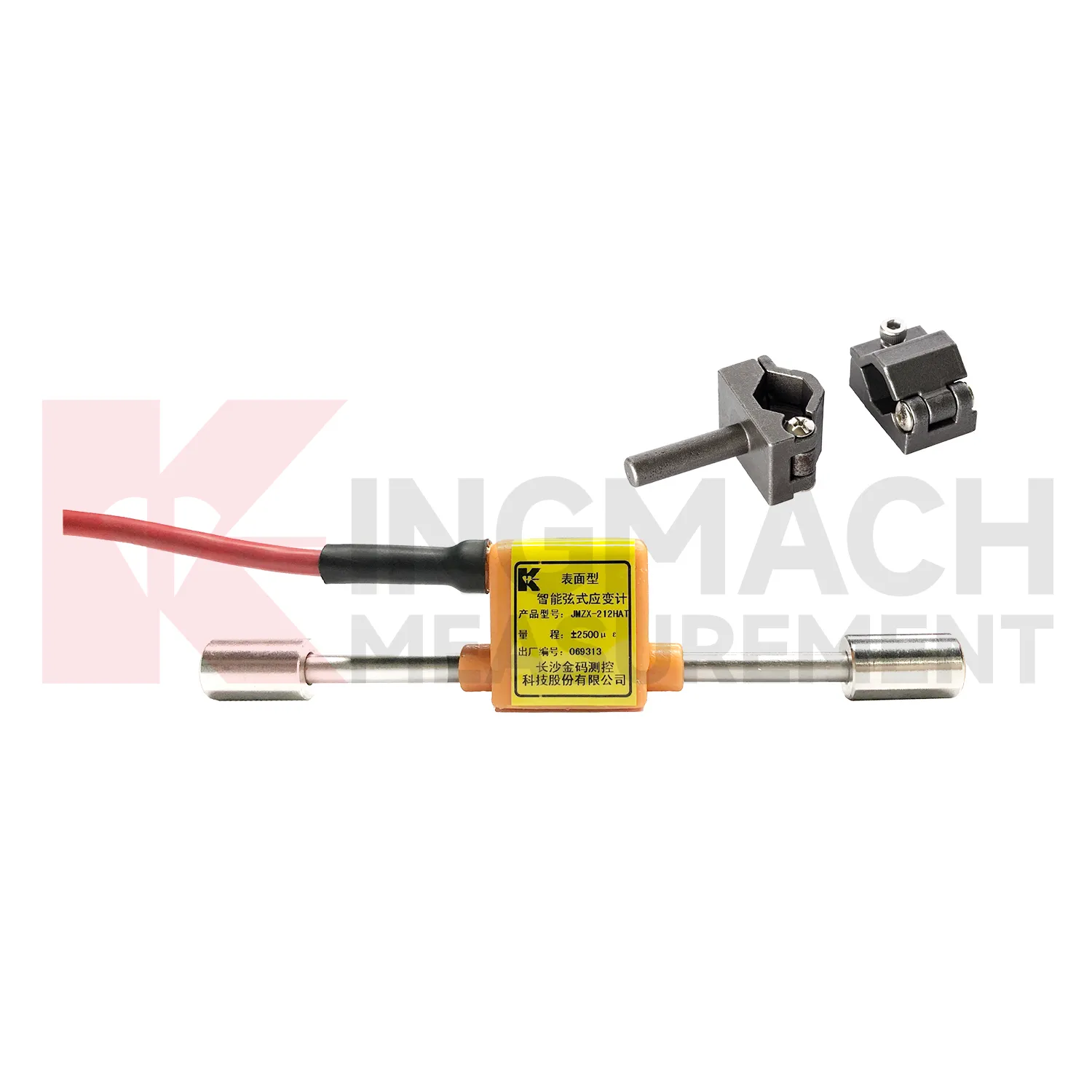

2. Тензодатчици за проводници

Теничните тензодатчици използват тел с фино съпротивление като чувствителен елемент. Устройството запазва традиционния си дизайн, но хората го използват за специфични структурни цели и цели за наблюдение.

Кабелите на кабелите стават опция за проекти, които изискват специфични настройки за измерване или специфични условия на околната среда.

3. Заваряеми тензодатчици

Заваряемите тензодатчици позволяват закрепване към метални повърхности, с което методите за залепване не могат да се справят ефективно. Уредите намират широко приложение върху стоманени конструкции, мостове, индустриални машини и други метални компоненти.

Заваряемите измервателни уреди предоставят на проектни екипи, които работят на открито, метод на инсталиране, който гарантира сигурен монтаж.

4. Вградени или специализирани тензодатчици

Някои проекти изискват специализирани габарити, които могат да бъдат вградени в бетонни и геотехнически конструкции, както и в специални строителни материали. Продуктите функционират в ситуации, които изискват постоянен структурен мониторинг отвъд възможностите на директния повърхностен монтаж.

Строителната индустрия използва тези материали за големи проекти, които включват язовири, тунели, основи и подземни инженерни работи.

5. Тензодатчици с температурна компенсация

Външните инженерни конструкции изпитват температурни колебания, които намаляват точността на измерване. Използването на температурно-компенсирани тензодатчици помага да се намали това въздействие, като същевременно се повишава прецизността на данните.

Технологията се оказва полезна за проекти на мостове, конструкции на вятърни кули и проекти на язовири, както и стоманени или бетонни конструкции, които са изправени пред външни условия.

Как работят тензодатчиците с фолио в реалния инженерен мониторинг

В реални проекти тензодатчиците от фолио са прикрепени или интегрирани в структурни компоненти, където трябва да се наблюдава поведението на напрежението. След монтажа те откриват промени в напрежението, причинени от натоварване, вибрации, слягане, термично движение или преразпределение на напрежението.

например:

• За оценка на конструкцията на моста фолийните тензодатчици могат да бъдат разположени в греди, палуби или стоманени елементи, за да се оцени ефектът от приложеното натоварване от трафика.
• За наблюдение на язовирни стени те могат да помогнат за проследяване на вариациите на напрежението, причинени от водно налягане, температурни промени или дългосрочно структурно поведение.
• За наклонени конструкции те са инструмент за оценка на структурните реакции на подпорни конструкции, анкери или конструктивни елементи.
• За сгради и високи конструкции тензодатчиците от фолио могат да се използват за оценка на преноса на натоварването, ефективността на армировката или укрепващите ефекти.
• За тунелни конструкции те помагат при оценката на структурните отговори на облицовъчните елементи, опорните елементи и структурните реакции по време на етапите на строителството.
• За вятърни кули тензодатчиците от фолио могат да бъдат полезни за оценка на напреженията и умората при условия на натоварване от вятър.
• За пътни и железопътни конструкции, тензодатчиците от фолио помагат при оценката на реакциите, дължащи се на повтарящо се натоварване от натоварвания от трафика.

Чрез преобразуването на тези физически отговори в измерими данни, тензодатчиците от фолио дават на инженерите по-ясна картина за това как се държи дадена конструкция във времето. Това ги прави ценни инструменти както за краткосрочно тестване, така и за дългосрочно наблюдение на здравето.

Ключови фактори при избора на тензодатчик от фолио

За купувачите на инженерни дейности и изпълнителите на мониторинг изборът на тензодатчик от фолио не е само свързан с наличността на сензора. Става въпрос за съответствие на продукта с условията на проекта.

Важните фактори за избор включват:

• материалът на наблюдаваната структура
• очакван диапазон на деформация
• изискване за статично или динамично измерване
• вътрешно или външно приложение
• състояние на повърхността и метод на монтаж
• температурна вариация
• изискване за дългосрочна издръжливост
• съвместимост с инструменти за наблюдение
• нужди за защита и уплътняване на кабела
• проектна среда като влага, корозия или вибрации

Например, проект за мост, изложен на атмосферни влияния и циклично натоварване, може да изисква различно решение от вграден габарит, използван в бетонен язовир или облицовка на тунел. Правилният процес на избор помага да се избегнат проблеми при инсталиране, нестабилни сигнали или намален живот на сензора.

Често срещани предизвикателства при приложенията на тензодатчици от фолио

Въпреки че тензодатчиците от фолио се използват широко, работата може да бъде повлияна от няколко практически проблема.

Един често срещан проблем е лошата подготовка на повърхността. Ако монтажната повърхност не е чиста и правилно обработена, габаритът може да не се залепи правилно, което може да повлияе на точността на данните.

Друго предизвикателство е грешката при инсталиране. Неправилното подравняване, неподходящото използване на лепило или неадекватната защита могат да доведат до нестабилни показания.

Влиянието на температурата е друг основен фактор, особено при външни конструкции. Без подходяща компенсация температурната промяна може да доведе до отклонение на сигнала или фалшиви показания.

В сурови условия влагата, корозията, прахът и повредата на кабела също могат да повлияят на стабилността на измерването. Ето защо много купувачи на проекти предпочитат да работят с доставчици, които разбират реалните инженерни условия и могат да препоръчат подходящи продукти, вместо да предлагат само стандартни артикули от каталога.

Защо опитът на доставчика е важен

За мостове, язовири, тунели, склонове, сгради, вятърни кули и подземни инженерни проекти, надеждността на мониторинга зависи както от качеството на продукта, така и от поддръжката на приложението. Купувачите често се нуждаят от повече от сензор — те се нуждаят от помощ при избора, техническата комуникация, координирането на доставката и услугата за износ.

В Kingmach ние доставяме тензодатчици от фолио за инженерни измервания и приложения за мониторинг на безопасността на конструкцията. Нашата продуктова гама е проектирана да поддържа различни нужди от проекти в секторите на инфраструктурата, строителството и индустриалния мониторинг.

За чуждестранни клиенти това означава достъп до:

• фолийни тензометрични продукти за различни приложения за наблюдение
• поддръжка за проектно ориентиран избор на продукт
• възможност за доставка за изпълнители, дистрибутори и интегратори
• експортен опит за международни поръчки и техническа комуникация

Ако набавяте сензори за структурно здравословно наблюдение или инженерни инструменти, изборът на професионален доставчик може да помогне за подобряване както на ефективността на доставките, така и на изпълнението на проекта.

Разгледайте продуктовата ни гама тук: Тензодатчици

Заключение

Фолиевият тензодатчик функционира като несъществена част от системата. Въпреки това, той изпълнява жизненоважна функция при оценката на инженерната безопасност. Инструментът измерва минимални структурни промени, за да помогне на инженерите при оценката на моделите на стрес и оценката на оперативния капацитет, като същевременно идентифицира потенциалните опасности в различни инфраструктурни проекти.

Фолиевите тензодатчици функционират като основни и ефективни измервателни инструменти за съвременни системи за мониторинг, които включват мостове, язовири и тунели, склонове, сгради, вятърни кули, подземни съоръжения и пътни настилки. Купувачите трябва да разберат принципите на продуктите и различните типове и разлики в приложенията, защото това знание ще им позволи да вземат по-добри проектни решения.

Ако търсите надеждни решения за тензодатчици от фолио за вашия проект за мониторинг, Kingmach е готов да подкрепи вашите нужди от снабдяване. Свържете се с нас с вашия тип проект, структурен материал и изисквания за наблюдение и нашият екип ще ви помогне да препоръчаме подходящи продукти за вашето приложение.

ЧЗВ

1. За какво се използва тензодатчик от фолио?

Тензодатчик от фолио се използва за измерване на малката деформация на материал или конструкция под натоварване. Обикновено се прилага в мостове, язовири, тунели, сгради, склонове, вятърни кули и други проекти за инженерно наблюдение.

2. Как работи тензодатчикът от фолио?

Тензодатчикът от фолио работи, като открива промени в електрическото съпротивление, когато се разтяга или компресира с повърхността на наблюдавания обект. Тази промяна на съпротивлението се преобразува в измерими данни за напрежението.

3. Кои са основните видове тензодатчици?

Често срещаните типове включват тензодатчици от фолио, телени тензометрични датчици, заваряеми тензодатчици, вградени тензодатчици и температурно-компенсирани тензодатчици. Различните видове са подходящи за различни условия на проекта.

4. Защо наблюдението на деформацията е важно в структурното инженерство?

Мониторингът на напрежението помага на инженерите да разберат поведението на структурно напрежение, да открият необичайна реакция на натоварване, да оценят състоянието на умора и да подкрепят дългосрочна оценка на безопасността, преди да възникнат видими повреди.

5. Как да избера правилния тензодатчик от фолио за моя проект?

Трябва да имате предвид материала на конструкцията, метода на инсталиране, температурните условия, обхвата на измерване, продължителността на наблюдение и излагането на околната среда. Работата с опитен доставчик може да ви помогне да гарантирате, че габаритът отговаря на изискванията на вашия проект.
