Вибриращи кабелни тензодатчици за наблюдение на мостове, тунели и язовирни стени: Пълно ръководство за избор

Глобалната строителна индустрия преживява огромен скок на широкомащабни инфраструктурни инвестиции. Правителства и частни предприемачи финансират големи мостове, тунели, водноелектрически язовири и извисяващи се структури за вятърна енергия по целия свят. Следователно, търсенето на надеждни, дългосрочни системи за структурно здравословно наблюдение (SHM) никога не е било по-високо. В рамките на тези критични системи за безопасност тензодатчиците функционират като основен източник на данни. Трябва да осъзнаете, че грешният избор на сензор струва много повече от самото физическо устройство. Грешният избор води до изкривени изчисления на напрежението, забавя решенията за безопасност и в крайна сметка умножава дългосрочните разходи за поддръжка.

Следователно изборът на тензодатчик представлява критична инженерна преценка, а не обикновена покупка на стока. Всеки проектант трябва да отговори на три основни въпроса, преди да определи сензор. Първо, какъв е основният материал? Второ, какъв е текущият етап на инсталиране? И накрая, какви са екологичните ограничения? Това изчерпателно ръководство ще ви преведе през различните типове измервателни уреди, критични критерии за избор, съвпадение на приложения и интегриране на сензори в цялостна SHM система.

Какво прави вибриращата телена технология глобален стандарт за дългосрочно наблюдение на напрежението

Преди да можете интелигентно да определите сензор, имате нужда от солидно техническо разбиране за това как работят различните технологии за наблюдение. Технологията с вибриращ проводник (VW) в момента служи като глобален стандарт за дългосрочно наблюдение на инфраструктурата. Принципът на вибриращата тел се основава на опъната стоманена тел, която се възбужда от бобина за импулсно възбуждане. Естествената честота на тази вибрация директно съответства на напрежението, изпитвано от жицата.

Този честотен изход осигурява изключителни предимства за строителни проекти. Сензорите на VW предлагат силен имунитет към електромагнитни смущения и показват много стабилно дългосрочно дрейфово поведение. Освен това, тези сензори могат да предават сигнали през километри кабел без изкривяване или загуба на сигнал.

Повечето проекти за структурно здравословно наблюдение излагат сензорите на значителни термични цикли на открито. Следователно, модерните тензодатчици на VW разполагат с вграден термистор за интегриран температурен сензор. Това допълнение позволява на софтуера за мониторинг да прилага автоматични корекции на температурата към показанията на напрежението. Можете да контрастирате това стабилно представяне с традиционните резистивни фолио. Фолиевите измервателни уреди работят перфектно за лабораторни настройки и краткосрочни тестове. Въпреки това, фолийните измервателни уреди остават силно податливи на навлизане на влага, нулево отклонение и зависимост от усилвателя при дълги кабели. Kingmach издига още повече този стандарт със своята интелигентна серия VW (вариантите HAT и HB). Тези усъвършенствани модели добавят възможности за цифрово адресиране, което позволява на инженерите да управляват мултисензорни шинни мрежи, използвайки един регистратор на данни.

Три основни типа тензодатчици – и кога да разположите всеки от тях

Инженерите често питат кой тензодатчик трябва да използват за своя конкретен проект. Отговорът изисква структурирано сравнение въз основа на метода на инсталиране и структурата на хоста. Можете да категоризирате тези сензори в четири основни типа разгръщане.

Повърхностно монтиран тензодатчик (JMZX-212HAT/HB)

Техниците завинтват или залепват повърхностно монтирани тензодатчици директно към съществуващи бетонни или стоманени повърхности. Трябва да изберете този модел за наблюдение след строителството, структурни реконструкции и изпитване на динамично натоварване. Този габарит е отличен и когато пробиването или отливането в основната структура е невъзможно. Серията JMZX-212 предлага стандартен обхват на измерване от ±2500 με с разделителна способност от 0,1 με. Напълно запечатаният корпус от неръждаема стомана осигурява водоустойчивост до 150 метра дълбочина на водата.

Тензометричен датчик за вграждане (JMZX-215HA/215HAT/HB)

Строителните екипи изливат тензодатчици за вграждане директно в пресен бетон или ги заравят в структурни запълващи материали. Това представлява стандартният избор за нови строителни проекти, включително мостове, язовири, тунели, подпорни стени и фундаментни плочи. Сензорите за вграждане не изискват устойчивост на срязване от основния материал, което прави процеса на инсталиране изключително бърз и надежден.

Повърхностно заварен тензометричен датчик (JMZX-206HAT)

Заварчиците прикрепят повърхностно заварени тензодатчици директно към структурни стоманени елементи като греди, шпунтови пилоти и тръбни пилоти. Заваряването осигурява изключително последователно механично свързване върху гола стомана, без да се разчита на химически лепила. Тази постоянство прави заварените габарити предпочитана опция за морски и подземни стоманени конструкции, където епоксидното свързване може да се влоши с времето.

Арматурен деформатор (JMZX-4XXHAT/HB)

Изпълнителите снаждат деформометри на арматурни пръти директно в стоманената армировъчна клетка в рамките на бетонни конструкции. Тези сензори измерват удължението и компресията на арматурния прът, за да преценят как товарите се прехвърлят през колони, греди и дълбоки пилоти. Ще откриете, че тези инструменти са критични за строителството на високи сгради, безопасността на фундаментни ями и инфраструктурата на метрото.

Тип габарит	Най-добър материал за домакин	Фаза на инсталиране	Типично приложение
Повърхностно монтиран	Съществуващ бетон/стомана	След строителството	Ретрофити и тестване на натоварване
Вграждане	Свеж бетон	Ново строителство	Мостови настилки и язовирни стени
Повърхностно заварени	Голи стоманени членове	Ново/След строителство	Стоманени греди и пилоти
Арматурен деформатор	Арматурна стомана (арматурно желязо)	Ново строителство	Котлони и високи сгради

Пет технически параметъра, които трябва да управляват вашата крайна спецификация

След като изберете подходящия тип инсталация, трябва да оцените точните технически спецификации. Пет ключови параметъра трябва да управляват окончателното ви решение за обществена поръчка.

Обхват на измерване и разделителна способност: Стандартен обхват на измерване ±2500 με покрива адекватно повечето приложения в гражданското строителство. Нуждаете се обаче и от висока чувствителност. Изход с висока разделителна способност от 0,1 με гарантира, че сензорът улавя микродеформации в предварително напрегнати бетонни и стоманени елементи при нормални работни натоварвания.

Клас на точност: Оценка на точност от 0,5% FS (пълна скала) действа като еталон за мониторинг на ниво инфраструктура. Високата точност остава от решаващо значение, когато изчислявате реалното структурно напрежение от измерената деформация, като използвате модула на еластичност на материала. Винаги трябва да проверявате съответствието с признатите стандарти за сертифициране, като GB/T 13606-2007 или DL/T 1044-2022.

Водоустойчив рейтинг и екологично запечатване: Много проекти работят в тежки условия. Напълно запечатаният корпус от неръждаема стомана, предназначен за дълбочина на водата от 150 метра, е от съществено значение. Имате нужда от това ниво на защита за стените на язовирни стени на водноелектрически централи, пилоти в зоната на приливи и отливи и изкопни тунели с висока влажност.

Работен температурен диапазон: Гражданските конструкции издържат на екстремни климатични условия. Вграденият термистор трябва да обхваща широк диапазон от −40 °C до +120 °C. Проекти, разположени в арктически климат или близо до промишлени източници на топлина, изискват тази термична устойчивост. Освен това точната температурна корекция предотвратява фалшиви аларми във вашата автоматизирана система за наблюдение.

Изходен сигнал и съвместимост на системата: Трябва да изберете между стандартните честотни изходи на VW и цифровите Smart варианти (RS-485 / SDI-12). Интелигентните сензори позволяват многоточково окабеляване на шина. Тази цифрова архитектура може да намали тежките разходи за кабели с до 60% при големи масиви от сензори. Като практическа бележка, модулите за четене и регистраторите на данни на Kingmach са фабрично съгласувани със серията сензори JMZX, което напълно елиминира рисковете от системна интеграция.

Допълнете наблюдението на напрежението с кухи динамометрични клетки за пълно проследяване на силата на кабела — научете повече в нашето Ръководство за кухи динамометрични клетки → Кухи динамометрични клетки за наблюдение на мостови кабели и котви: Ръководство за избор и спецификации

Съвпадение на тензодатчици с типа на проекта: от мониторинг на мостове до геотехническо инженерство

Съпоставянето на правилния сензор с конкретното приложение е отличителният белег на ефективния структурен мониторинг на здравето. Различните области на гражданското инженерство изискват различни подходи за измерване.

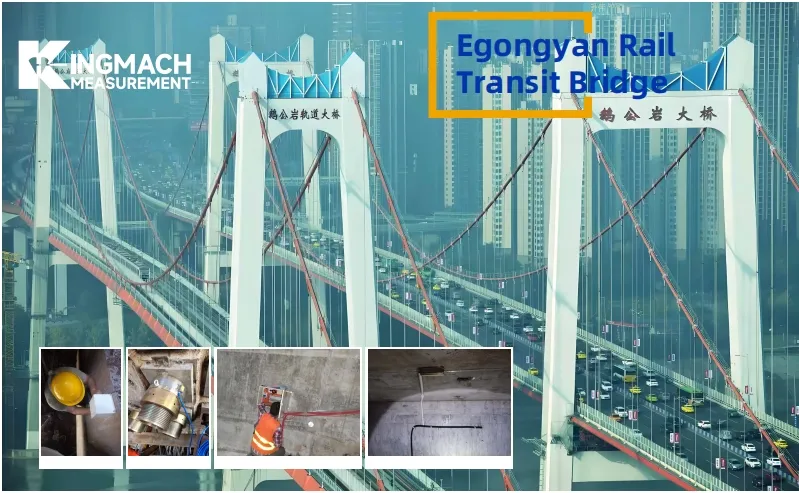

Мониторинг на мостове: Мостовите проекти изискват многостранен подход. Инженерите отливат измервателни уреди за вграждане в секциите на бетонната палуба и снаждат измервателни уреди на арматурни пръти върху стоманената армировка, за да измерват реакциите при динамично натоварване и дългосрочното пълзене на бетона. Едновременно с това техниците използват повърхностно заварени измервателни уреди върху главните стоманени греди, за да проследят текущите цикли на умора.

Тунели и подземни конструкции: Подземните среди представляват сериозни предизвикателства с висока влажност и корозивни подземни води. Тези условия изискват напълно запечатани, водоустойчиви измервателни уреди за вграждане. Освен това, използването на интелигентно окабеляване на шини значително намалява сложността на инсталацията в затворени тунелни направления.

Водноелектрически язовири и подпорни стени: Мониторингът на язовирите разчита до голяма степен на сензори за вграждане, поставени дълбоко в бетонното тяло. Водоустойчивите корпуси лесно се справят с постоянно потапяне под силно водно налягане. Възможността за предаване на дълги разстояния на сигналите на VW позволява на инженерите да изграждат масивни сензорни масиви през лицето на язовира, без да инсталират междинни повторители на сигнала.

Високи сгради и фундаментни ями: Безопасността по време на градски разкопки е от първостепенно значение. Деформометри на арматурни пръти, заварени върху клетки на колони и срязващи се стени, осигуряват данни за разпределението на натоварването в реално време, докато фазите на строителството напредват.

Странични склонове и геотехнически проекти: Стабилността на склоновете изисква непрекъснато наблюдение. Инженерите инсталират повърхностно монтирани или вградени измервателни уреди в облицовки от торкрет бетон, за да наблюдават повърхностната деформация и напрежението на подпорната стена.

Конструкции на вятърни кули: Вятърните турбини издържат на масивни циклични натоварвания. Повърхностно заварените измервателни уреди, прикрепени към секциите на стоманената кула, ефективно наблюдават умората при огъване и динамичните деформации, предизвикани от вятъра.

Отвъд сензора: как тензодатчиците се вписват в цялостна система за данни SHM

Винаги трябва да гледате на тензодатчика като на единична част от по-голяма технологична екосистема. Сензорът просто действа като точка на произход на данните. Присъщата точност на измервателния уред има значение само ако цялата предавателна верига запазва тези данни, без да въвежда електрически шум или загуба на сигнал.

Инструменталните кабели играят огромна роля за верността на данните. Трябва да използвате екранирани кабели със съгласуван импеданс, специално проектирани за вибриращи жични сензори. Висококачествените кабели предотвратяват влошаване на сигнала дори при предаване, което надхвърля 1000 метра.

След това трябва да вземете предвид хардуера за придобиване. Автоматизираните регистратори на данни и устройства за четене на Kingmach поддържат многоканално анкетиране. Те позволяват на инженерите да конфигурират точни прагове за аларма и да използват опции за отдалечена телеметрия, включително 4G, WiFi и LoRa мрежи.

И накрая, софтуерът за визуализация трансформира необработените честоти в реални прозрения. Цифровите табла за управление в реално време показват тенденции на деформация, температурно коригирани стойности на напрежение и автоматизирани нива на предупреждение. Тази интеграция позволява необслужван, 24/7 дистанционен структурен мониторинг. Посочването на вашите сензори, кабели, регистратори и софтуер от един доставчик елиминира несъответствията на комуникационните протоколи и драстично намалява времето за въвеждане в експлоатация.

Какво да търсите, когато набавяте тензодатчици от международен доставчик

Екипите за доставки са изправени пред уникални предизвикателства, когато оценяват международните доставчици за сензори за структурно наблюдение на здравето. Трябва да погледнете отвъд простите продуктови спецификации и да оцените оперативната надеждност на доставчика.

Първо, сертификатите на трети страни имат огромно значение. Трябва да настоявате за проследими записи за калибриране и стриктно спазване на признатите индустриални стандарти. Проверените продукти значително намаляват рисковете за одобрение на вашия проект. Второ, трябва да оцените надеждността на доставката. Идеалният доставчик поддържа на склад стандартни модели за бързо изпращане, като същевременно се придържа към стриктни договорни графици за доставка за персонализирани поръчки в мащаб на проекта.

Трето, цялостната следпродажбена поддръжка разделя реномираните производители от обикновените дистрибутори. Потърсете доставчици, предлагащи 24/7 техническа гореща линия с бързо първоначално време за реакция. Тази поддръжка става безценна, когато отдалечените проекти срещнат неочаквани аномалии в данните. Четвърто, оценете техните възможности за персонализиране. Проекти, разположени в екстремни климатични условия или затворени пространства, често изискват адаптирани дължини, специализирани материали за корпуса или нестандартни типове съединители. В крайна сметка, изборът на доставчик от един източник, който произвежда сензорите, кабелите, регистраторите и софтуера в една унифицирана система за управление на качеството, гарантира пълна отчетност.

Направете правилния избор: Обобщение на бързото решение и следващата ви стъпка

Изборът на перфектния тензодатчик е методичен процес. Трябва да анализирате основния материал, да идентифицирате фазата на инсталиране, да проверите техническите спецификации и да осигурите пълна съвместимост на системата. Най-добрият тензометър рядко е най-евтиният вариант или този с най-впечатляващите лабораторни характеристики. Вместо това правилният сензор е този, който идеално пасва на вашата структурна среда и продължителността на дългосрочно наблюдение.

Не сте сигурни кой модел сензор отговаря на вашия конкретен проект? Нуждаете се от препоръка за сензор за вашия проект? Споделете вашите изисквания — инженерите на Kingmach отговарят в рамките на 24 часа. 🔗 [ Поискайте безплатна консултация за проект → ]

Често задавани въпроси

1. Каква е основната разлика между повърхностно монтираните и вградените тензодатчици?

Техниците прикрепят повърхностно монтирани измервателни уреди към външната страна на съществуващи конструкции с помощта на болтове или лепила. Обратно, строителните екипи изливат измервателни уреди за вграждане директно в мокър бетон по време на новата строителна фаза.

2. Могат ли тензодатчици с вибриращ проводник да измерват температура?

да Повечето висококачествени вибриращи кабелни тензодатчици включват вграден термистор. Този компонент измерва местната температура, позволявайки на вашия софтуер за наблюдение автоматично да коригира показанията за деформация за термично разширение и свиване.

3. Защо да използвате повърхностно заварен габарит вместо монтиран на лепило?

Повърхностно заварените измервателни уреди създават постоянна, металургична връзка с голи стоманени конструкции. Тази заварена връзка осигурява превъзходна дългосрочна стабилност в сурови, влажни или подводни среди, където химическите лепила в крайна сметка се разграждат.

4. Колко далеч може да предава сигнала вибриращият сензор?

Тъй като вибриращите жични сензори извеждат честота, а не напрежение, те издържат на промени в съпротивлението на кабела. С подходящо екранирано окабеляване те могат да предават точни сигнали на разстояния над 1000 метра без външни усилватели.

5. Какво прави "интелигентният" вибриращ кабелен сензор?

Интелигентните сензори използват цифрови протоколи (като RS-485 или SDI-12) и разполагат с уникални цифрови адреси. Това позволява на инженерите да свържат множество сензори по една кабелна шина, драстично намалявайки сложността на окабеляването и разходите за материали.

6. Могат ли вибриращи телени тензодатчици да се използват заедно с динамометрични клетки?

да Вибриращите телени тензодатчици и динамометрични клетки обикновено се използват заедно при структурен и геотехнически мониторинг. Датчиците за натоварване измерват приложената сила, докато тензодатчиците измерват деформацията на материала, предоставяйки допълнителни данни за по-пълна оценка на конструктивните характеристики.

7. Как да извършите проверка на полево калибриране без фабрично повторно калибриране?

Проверката на място може да се извърши чрез проверка на нулеви показания, сравняване на измервания с известни референтни натоварвания, преглед на исторически тенденции в данните или кръстосана проверка с други сензори. Тези методи помагат да се идентифицира потенциалното отклонение между официалните интервали на калибриране, без да се изисква повторно фабрично калибриране.

---

Написано от инженерния екип на Kingmach — поддържащ инфраструктурни проекти по целия свят от 2001 г
