Как да изберем правилната динамометрична клетка: Ръководство за избор на геотехнически инженер

Несъответстваща динамометрична клетка в проект за мониторинг на язовирна котва не просто произвежда лоши данни - тя създава отговорност за безопасността. Дрейфът на данните се натрупва безшумно. Критичните сигнали се пропускат. В крайна сметка екипите се сблъскват със скъпоструваща реинструментация по средата на проекта. Този сценарий подчертава суровата реалност в геотехническото инженерство. Датчиците за натоварване не са взаимозаменяеми компоненти. Избирането на грешен тип води до нарушаване на целостта на данните, забавяне на проекта или сериозни рискове за безопасността. Трябва да разберете как да изберете правилната динамометрична клетка за вашето конкретно приложение. Тази статия предоставя практическа рамка за вземане на решения за инженерите и екипите за доставки, за да изберат сензори за структурно наблюдение с абсолютна увереност.

Какво всъщност измерва динамометричната клетка (и какво не)

Нека установим основна яснота. Датчикът за натоварване преобразува механичната сила в измерим електрически сигнал. Той не просто „измерва теглото“. Трябва да правите разлика между измерване на сила, измерване на налягане и измерване на изместване. Обединяването на тези различни понятия често води до несъответствия на инструментите.

В геотехническия и структурен мониторинг динамометричната клетка с вибриращ проводник е доминиращият избор. Той се различава значително от типовете тензодатчици, които обикновено се срещат в стандартните промишлени настройки. Освен това индустрията вече прави разлика между конвенционални и „интелигентни“ динамометрични клетки. Интелигентните сензори разполагат с вградена обработка на сигнала, цифров изход и многопараметрични възможности. Сега, след като разбираме тяхната основна функция, трябва да оценим работната среда.

Фактор за вземане на решение 1: Първо определете вашата среда за измерване

Трябва да определите вашата среда за измерване, преди да обмислите типа динамометрична клетка. Този подход преформулира процеса на подбор и надхвърля общите сравнения на спецификациите.

Средите в контакт с почвата и скалите изискват специфични проекти. Клетките под земно налягане се нуждаят от дизайн с плоска повърхност и голяма площ, за да осреднят концентрациите на напрежение. Фамилията клетки за земно налягане Kingmach (vw и смарт тип) служи точно за тази цел. Клетката с точково натоварване ще дава систематично фалшиви показания в материалите за пълнене. Анкерен прът, купчина и среда след натягане диктуват различни форми. Кухите или плътни динамометрични клетки трябва да са точно подравнени с диаметъра на болта или кабела и величината на предварителното напрежение.

Кофражите и временните работи изискват здрави сензори. Измерватели на аксиална сила на кофража, като напр интелигентен измервател на аксиална сила за кофраж (VW) JMZX-39XXHAT , осигуряват възможности за бързо четене и здрав толеранс на работа. Контекстите на водата и диференциалното налягане изискват пиезометри и водомери за диференциално налягане. Инженерите ги уточняват, когато "силата" е хидростатична. Не забравяйте, че индустриалната и геотехническата среда се различават фундаментално. Устойчивостта на инсталацията, продължителността на експозиция, вибрациите и регулаторният контекст се променят в зависимост от околната среда.

5 въпроса, на които трябва да отговорите, преди да посочите

Преди да посочите модел на динамометрична клетка, отговорете на тези 5 въпроса за околната среда:

1. Какъв материал обгражда сензора?
2. Товарът динамичен ли е или статичен?
3. Дали сензорът ще издържи на потапяне или влага?
4. Колко дълго ще продължи програмата за мониторинг?
5. Какви са пространствените ограничения за монтаж?

Тип среда		Препоръчителен тип сензор	Примерен модел Kingmach
Геотехнически	Контакт с почва и пълнеж (насипи, подпорни стени, вкопани конструкции)	Клетка за земно налягане с плоска повърхност и голяма площ	VW и интелигентна клетка за земно налягане
	Анкерен прът, купчина и последващо опъване (Скални болтове, земни анкери, предварително напрегнати кабели)	Куха динамометрична клетка	Куха динамометрична клетка JMZX-3XXXHAT
Структурни	Дълбока основа и тунелни стоманени опори (Опорни подпори, стоманени ребра, тунелни обшивки)	Измервател на аксиална сила/натоварване (монтаж тип нокти)	Измервател на аксиално натоварване (VW и интелигентен тип) JMZX-38XXHAT
	Строителен кофраж и временни работи (Изливане на бетон, фалшива конструкция, подпорни рамки)	Измервател на осова сила на кофража	Интелигентен измервател на аксиална сила за кофраж (VW) JMZX-39XXHAT
	Компресия между твърди повърхности (Мостови лагери, колонни основи, рамки за изпитване на натоварване)	Твърда товарна клетка	Солидна клетка за натоварване Солидна клетка за натоварване JMZX-34XXHAT
Вода/налягане	Водно налягане в порите в наситена почва (Насипи, язовири, откоси, насипи)	Пиезометър	Интелигентни пиезометри (VW) JMZX-55XXHAT
	Ниво на подпочвените води в сондажи и кладенци (Проучване на място, контрол на обезводняването, просмукване на язовир)	Водомер за диференциално налягане	Уред за измерване на нивото на водата при диференциално налягане
Индустриален/прецизен	Компактни механични системи (Тесни структурни повърхности, тънки компоненти, интеграция в тясно пространство)	Сензор за тензометрична клетка (миниатюризиран)	Сензор за датчик за измерване на напрежението
Индустриален	Минно дело и подземни разкопки (Опорни греди, армировъчни елементи, зони на скален натиск)	Сензор за тензометрична клетка за измерване на напрежението върху опорни/подсилващи елементи	Сензор за датчик за измерване на напрежението

Разгледайте целия продукт на Kingmach Load Cell: Категория на товарната клетка

Фактор за вземане на решение 2: Съпоставете типа динамометрична клетка с конфигурацията на силата

След това трябва да съпоставите типа динамометрична клетка със специфичната конфигурация на силата.

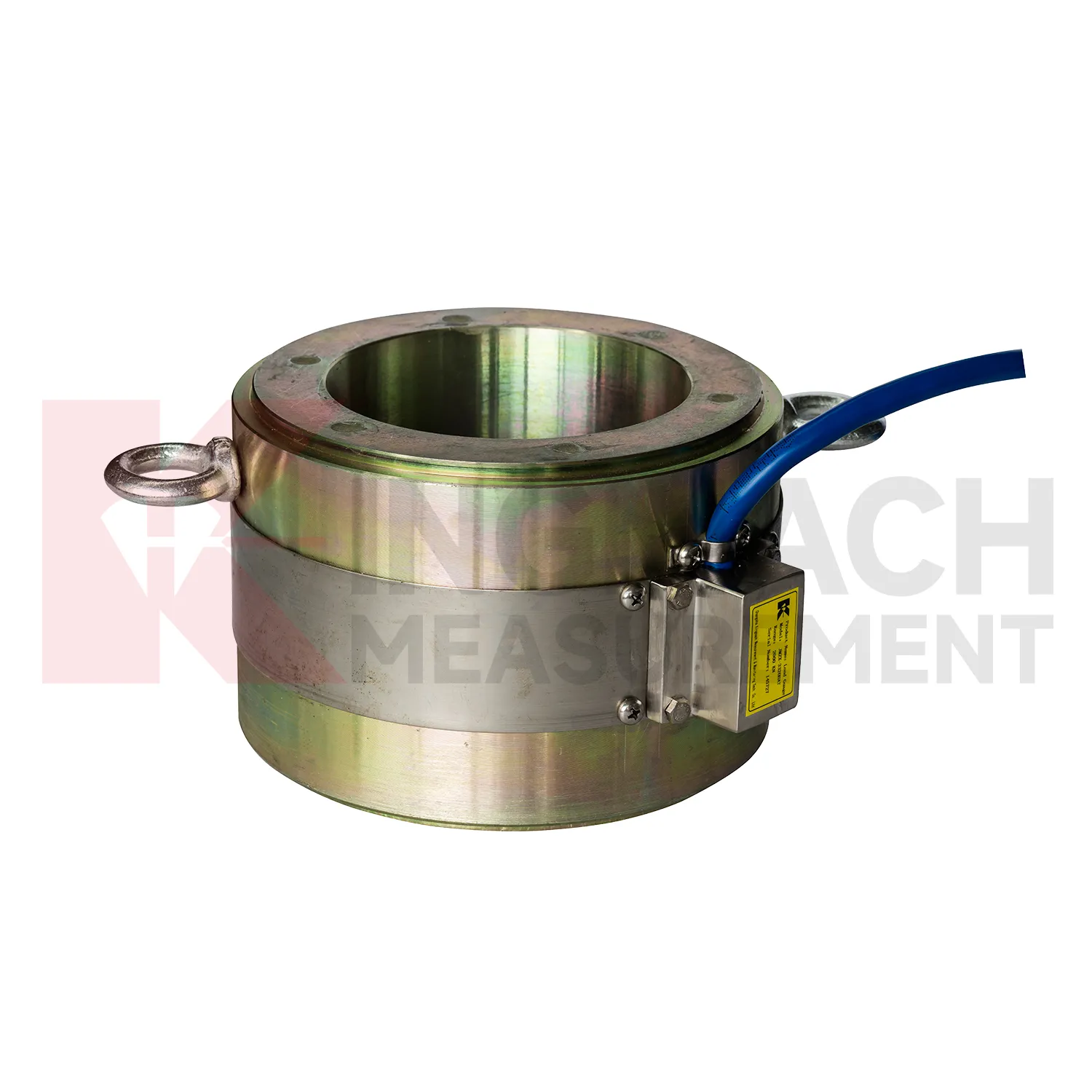

• Кухи динамометрични клетки (напр. JMZX-3XXXHAT ): Те се отличават с конструкция с отвори за анкерни пръти, скални болтове и глави на пилоти. Силата минава директно през центъра. Те са идеални за наблюдение след инсталиране, без да се нарушава конструктивният елемент.

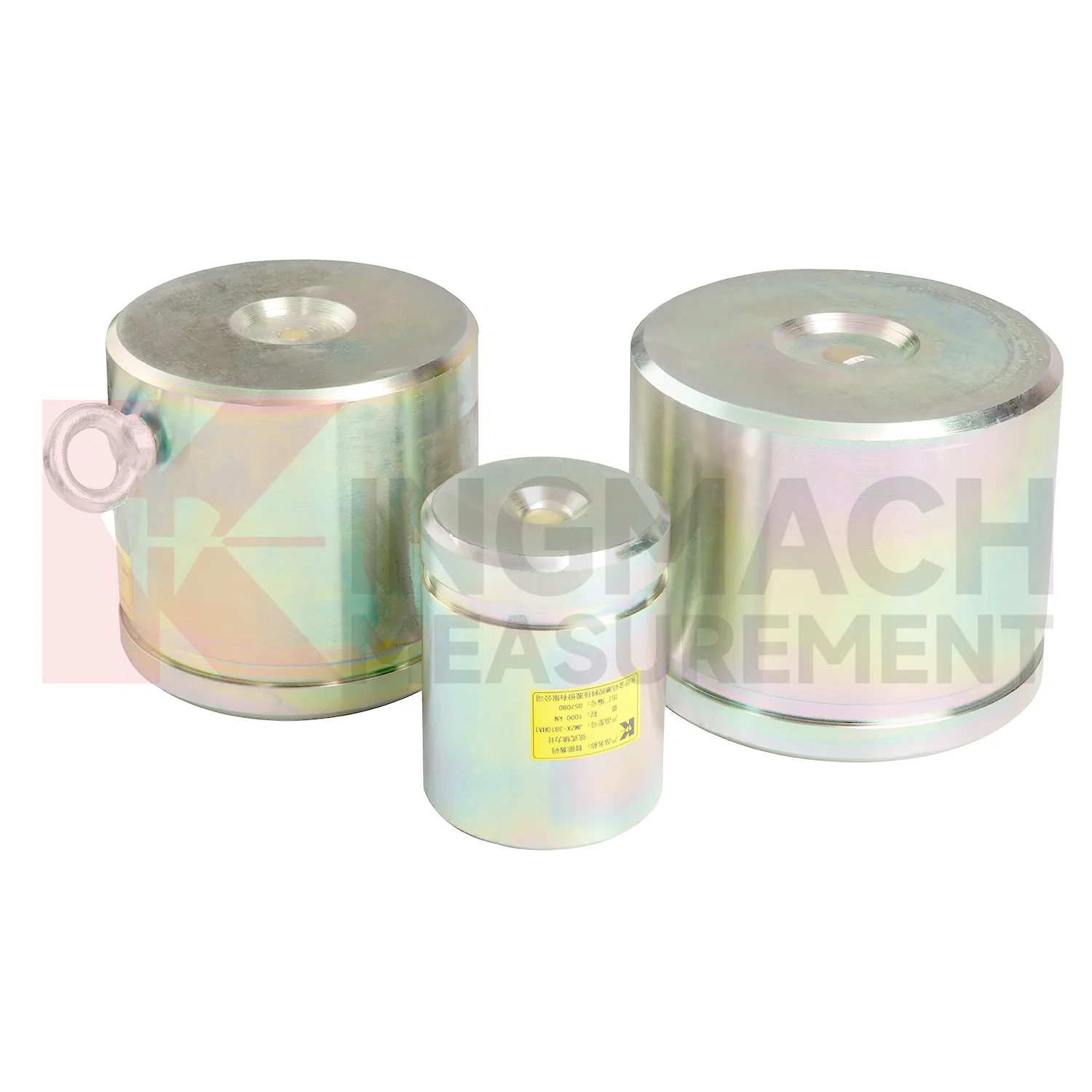

• Твърди динамометрични клетки (напр. JMZX-34/35/36XXHAT ): Тези колонни компресионни елементи се намират между структурните повърхности. Самата клетка се превръща в носеща вложка. Те отговарят идеално на диапазони с по-висок капацитет.
• Измерватели на аксиално натоварване (напр. JMZX-38XXHAT ): Инженерите ги оптимизират за наблюдение на кабели и опори. Те улавят промените преди стреса във времето. Тази функция е критична за дълготрайното представяне на мостове и подпорни стени.
• Клетки за земно налягане (напр. JMZX-50/51XXAT ): Тези плоски клетки с голям диаметър измерват напрежението на интерфейса почва-структура. Големият вариант "51" се справя с приложения с високо натоварване на насипи и язовирни стени.

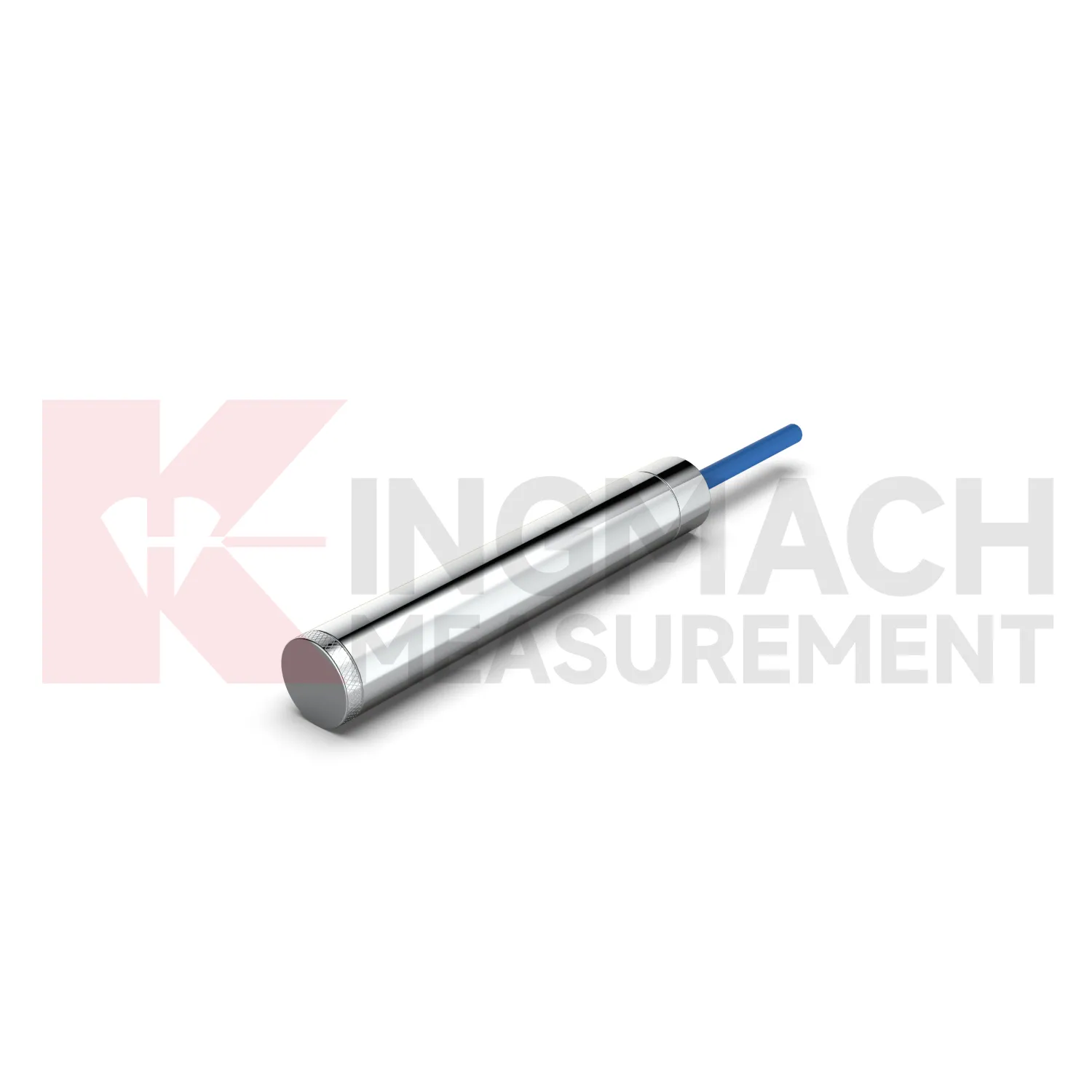

• Пиезометри (напр. JMZX-55XXHAT ): Инженерите избират тези, когато "натоварването" е водно налягане. Интелигентните видове вибриращи проводници се справят с дългосрочно наблюдение на подпочвените води и налягането в порите.

Фактор за вземане на решение 3: Капацитет, точност и капанът на свръхспецификацията

Обърнете се внимателно към капацитета, за да избегнете често срещаната грешка при закупуване на свръхспецификация. Много екипи купуват въз основа на максималния капацитет, а не на действителния работен диапазон. Например, поставянето на клетка с 5000 kN в приложение с 400 kN я принуждава да работи в най-ниските 8% от обхвата си. Разделителната способност и повторяемостта се влошават рязко при крайни граници на обхвата. Като общо правило изберете клетка, при която очакваният работен товар е между 40% и 80% от нейния номинален капацитет.

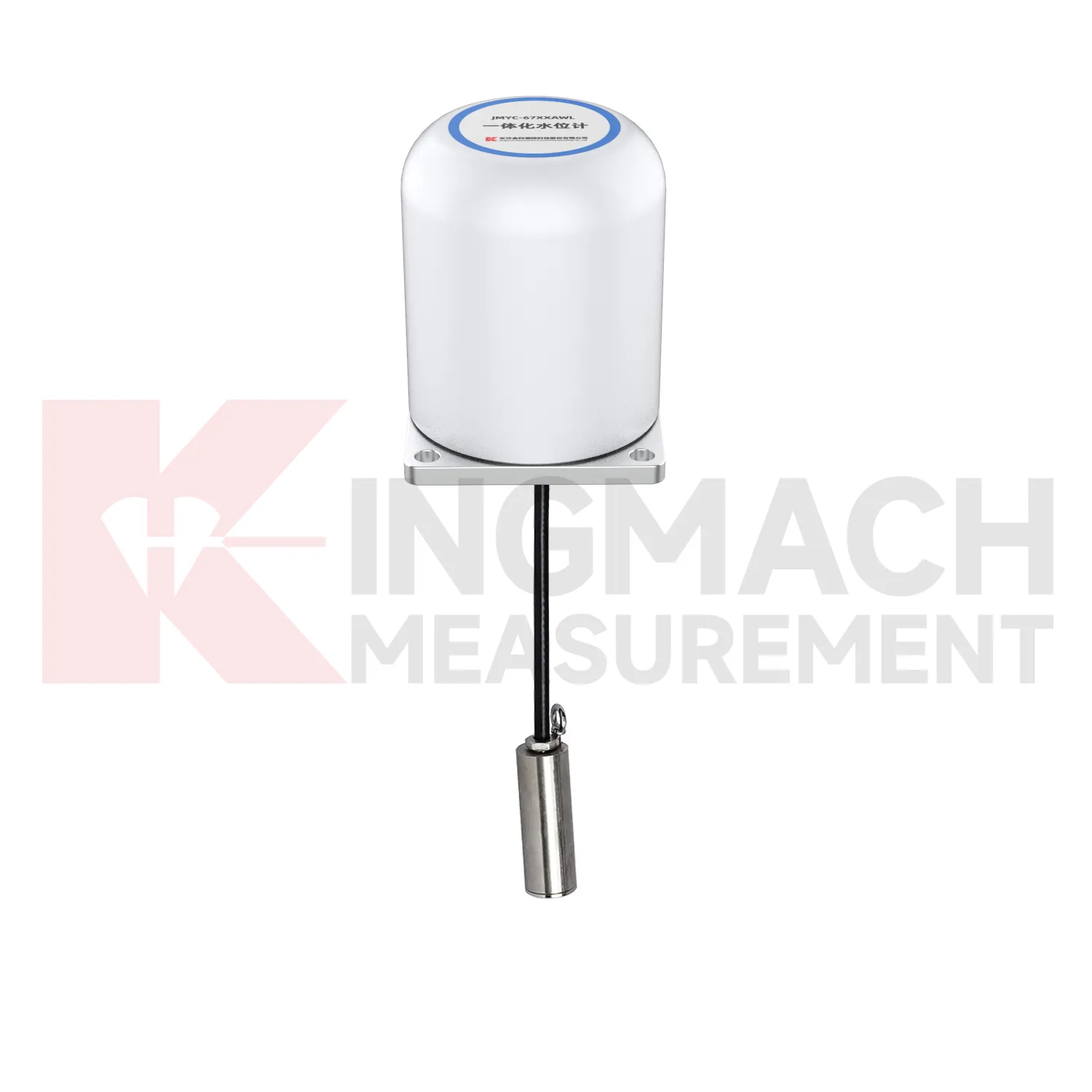

Трябва също да разбирате класовете на точност. Лабораторната точност се различава драстично от инсталираната точност. Температурните ефекти, ексцентричното натоварване и дължината на кабела променят работата на полето. Клетки с широк обхват, като JMYC-67XXAWL метър за диференциално налягане , предлагат гъвкавост. Трябва да прецените кога спестяват разходи спрямо кога жертват разделителната способност. И накрая, помислете за дългосрочна стабилност. Сензорите с вибриращ проводник показват отлично поведение при пълзене и нулев дрейф при многогодишни програми за мониторинг. Те обикновено превъзхождат типовете резистивни тензодатчици в тези сценарии.

Фактор за вземане на решение 4: Конвенционално срещу интелигентно разпознаване

Вие трябва да решите кога бордовото разузнаване има значение. Конвенционалните вибриращи жични сензори извеждат честотен сигнал. Те изискват външно четене или регистратор на данни. Те предлагат най-ниската единична цена, висока надеждност и десетилетия доказана производителност.

Обратно, интелигентните (HAT) сензори съдържат вграден микропроцесор. Този процесор управлява кондиционирането на сигнала, температурната компенсация и цифровия RS-485/SDI-12 изход. Тази интелигентност елиминира шума при дълги кабели на големи обекти. Трябва да изберете интелигентни сензори за големи масиви от 20 или повече инструмента. Те също така се отличават в отдалечени сайтове или проекти, изискващи директна интеграция със SCADA или IoT платформи за данни. Конвенционалните сензори остават достатъчни за програми за ръчно четене или малки преброявания на обекти. Обмислете внимателно общата цена на притежание. Интелигентните сензори струват повече предварително, но те намаляват броя на каналите за запис на данни, сложността на окабеляването и посещенията за поддръжка за типичен 5-годишен период на наблюдение.

Фактор за решение 5: Системна интеграция

Датчикът за натоварване не е цялата система. Една динамометрична клетка сама произвежда данни, но системата за мониторинг произвежда представа. Трябва да посочите съвместно показания, регистратори на данни, софтуер за визуализация и прагове на алармата.

Първо се уверете в съвместимостта на сигнала. Изходният тип трябва напълно да съответства на системата за събиране на данни. Съображенията за окабеляване са също толкова важни. Оценете дължината на кабела срещу потенциално влошаване на сигнала. Използвайте брониран инструментален кабел за подземни или подводни работи. Помислете за визуализация и механизми за предупреждение. Автоматизираните табла за управление преобразуват необработените показания за натоварване в приложима информация за безопасността. Тази интелигентност е жизненоважна за наблюдение на язовир, управление на фундаментна яма и здраве на мост. Потърсете специфични за проекта пакети решения, съобразени с вашия тип инфраструктура.

Контролен списък за практически избор

Често срещани грешки при избора (и как да ги избегнете)

1. Грешен фокус върху индустрията: Определянето на промишлени динамометрични клетки за геотехнически приложения е опасно. Те имат грешен форм фактор, неадекватни рейтинги на защита и им липсват данни за дългосрочна стабилност.

2. Пренебрегване на методологията за инсталиране: Кухата клетка изисква перфектно аксиално подравняване. Неопитен екип може да причини грешки при ексцентричен товар, които да развалят данните през целия живот на мониторинга.

3. Закупуване на единична цена: Закупуването стриктно въз основа на цената на сензор, като същевременно се игнорират общите разходи за инструменталната система, води до преразход на бюджета.

4. Придобиване на данни след обмисляне: Третирането на системата за събиране на данни като последваща мисъл създава огромни пропуски в съвместимостта.

5. Пренебрегване на поддръжката: Липсата на планиране за повторно калибриране или подмяна на сензора в програми за мониторинг на безопасността на язовирните стени за 10–20+ години компрометира дългосрочната безопасност.

Точен сензор, Точен проект, Точен партньор

Изборът на правилния сензор гарантира успеха на вашия проект. Трябва да определите вашата среда за измерване, да съпоставите конфигурацията на силата, да оптимизирате обхвата на капацитета, да изберете правилното ниво на интелигентност и да планирате внимателно вашата системна интеграция. Сложните проекти извличат голяма полза от ранен инженерен диалог, а не от прости сравнения на листове с данни.

Техническият екип на Kingmach предоставя безплатни прегледи на изискванията на проекта. Изпратете параметрите на вашия проект и получете препоръчителна спецификация на сензора в рамките на 48 часа.→ [Получете безплатна техническа препоръка]

Тази безплатна консултация помага да се осигури оптимален избор на инструмент. Можете да разгледате нашите подходящи казуси по проекти, за да задълбочите ангажираността си. Разгледайте нашата изчерпателна Датчик за натоварване за да намерите точния инструмент за вашите нужди. Ние предоставяме стабилна дългосрочна поддръжка и услуги за калибриране, за да защитим вашата инфраструктура.
