Приложения на тензодатчици в строителството: обяснение на основните предимства

Всяка голяма структурна повреда в съвременното строителство има общ предупредителен знак – такъв, който пристига тихо, седмици или месеци преди бетонът да се напука или стоманата да се изкриви. Това предупреждение беше промяна в напрежението: невидима деформация, натрупваща се в материала под натоварване. Проблемът не беше, че структурата не успя да комуникира. Проблемът беше, че никой не слушаше.

Тензодатчиците променят това. Те не са пасивни инструменти. Те са системата за ранно предупреждение на строителната индустрия - сензори, които преобразуват невидимото механично напрежение в измерими, приложими данни. Инженерите, които ги внедряват, не просто събират числа. Те разширяват способността си да виждат вътре в структура, която, след като бъде построена, става непрозрачна за всеки друг метод на проверка.

Тази статия обяснява къде се използват тензодатчици в строителството, какви конкретни ползи предоставят на проектните екипи и собствениците на активи и как да изберете правилния тип за всяко дадено приложение.

Какво всъщност прави тензодатчикът?

Преди да разгледате приложенията, помага да сте наясно какво е деформация — и защо измерването има значение.

Всички конструкции изпитват леки деформации, когато са подложени на тежест. Камион, пресичащ греда на мост, кара гредата да се огъва надолу. Строителната конструкция води до натиск на бетонна купчина. Подпорната стена се огъва, защото от другата й страна се извършват изкопни работи. Учените определят напрежението като деформация, която възниква в материалите, която те измерват чрез микронапрежение (με), за да изследват скрити движения, които хората не могат да наблюдават.

Тензометър открива тези промени и ги преобразува в електрически сигнал. Тензометърът служи като инструмент за измерване, който непрекъснато проследява структурните движения чрез откриване на разширение и компресия с точност до едно микронапрежение.

Най-широко използваният тип в гражданското и геотехническо строителство е вибрираща жица (VW) тензодатчик . Принципът му на действие е елегантен. Опъната стоманена жица вътре в сензора вибрира с естествена честота. Когато околната структура се деформира, напрежението на жицата се променя и нейната резонансна честота се измества. Това изместване на честотата се превръща директно в отчитане на напрежение. Тъй като честотата е имунизирана срещу дрейфа на съпротивлението на кабела и вариациите на напрежението, измервателните уреди на VW поддържат точност при кабелни трасета, надвишаващи 1000 метра, и периоди на измерване, обхващащи десетилетия - две условия, които рутинно дисквалифицират резистивните фолийни измервателни уреди за постоянно наблюдение на инфраструктурата.

С тази основа създадена, тук е мястото, където тези сензори вършат най-важната си работа.

Къде се използват тензодатчици в строителството — шест критични приложения

1. Мостове и повдигнати конструкции

Повърхностно монтирани и повърхностно заварени тензодатчици върху мостови греди, палубни плочи и носещи зони проследяват реакцията на живо натоварване, термични цикли и дългосрочно пълзене. За остаряващи мостове, изправени пред повишени натоварвания от трафик или сеизмично преоборудване, тези данни информират решенията за оценка на натоварването с действителни структурни доказателства, а не с консервативни инженерни допускания. Той също така идентифицира участъци, изпитващи аномални концентрации на напрежение - първият индикатор за локализирано увреждане от умора.

2. Бетонови заливки и масивни конструкции

Датчиците на деформация за вграждане се отливат директно в пресен бетон по време на строителството. Те наблюдават напреженията при втвърдяване, термичните градиенти в масивния бетон и дълготрайното слягане - всички процеси, които са напълно недостъпни след завършване на изливането. При изграждане на язовир, дебели опори на мостове и големи фундаментни плочи вътрешните термични градиенти по време на хидратация могат да генерират напрежения на опън, които напукват бетона отвътре. Вградените измервателни уреди откриват тези условия в реално време, позволявайки на изпълнителите да коригират процедурите за втвърдяване, преди да бъдат нанесени щети. Това прави мониторинга на вграждането инструмент за контрол на качеството по време на строителството, а не само инструмент за проверка след него.

3. Дълбоки фундаменти и пилотни системи

Деформометрите на арматурните пръти се монтират в съответствие с армировъчните пръти по време на сглобяването на пилотната клетка, след което се изливат в купчината. Те измерват действителното прехвърляне на натоварването от главата на пилота към носещите слоеве отдолу - данни, които иначе е невъзможно да се получат след бетонирането на пилота. Това директно потвърждава допусканията на геотехническия дизайн, направени по време на фазата на проектиране на основата на проекта. За високи сгради, стълбове на мостове и всяка структура, при която ефективността на основата е от решаващо значение, тази стъпка за проверка затваря празнината между това, което моделът е предвидил, и това, което земята действително предоставя.

4. Подпорни стени и изкопна опора

Градските райони са изправени пред най-опасните предизвикателства за наблюдение по време на дълбоки изкопни работи. Датчиците на деформация на пилоти, шпунтови пилоти и закрепващи анкери осигуряват непрекъснато отчитане през цялата последователност на изкопни работи. Те идентифицират промените в почвения натиск и движението на сградата, преди каквито и да било физически промени да станат очевидни. Данните помагат на строителните екипи да определят необходимите защитни стъпки, докато решават колко бързо да изкопават и кога да инсталират носещи конструкции в строителните площадки на метрото и местата за изкопни сутерени до съществуващи сгради.

5. Тунели и подземни работи

Датчици, монтирани върху тунелни облицовки и скални болтове, откриват конвергенция, предизвикана от претоварване — постепенното намаляване на диаметъра на тунела, причинено от земния натиск с течение на времето. Те разрешават промените в милиметрова скала, което ги прави способни да идентифицират развиваща се нестабилност много преди състоянието да стане очевидно за инспекторите. При тунелиране на мека основа през градски зони, където слягането на повърхността трябва да остане в милиметрови допустими отклонения, тази резолюция не е техническо усъвършенстване. Това е изискване за безопасност.

6. Вятърни кули и високи конструкции

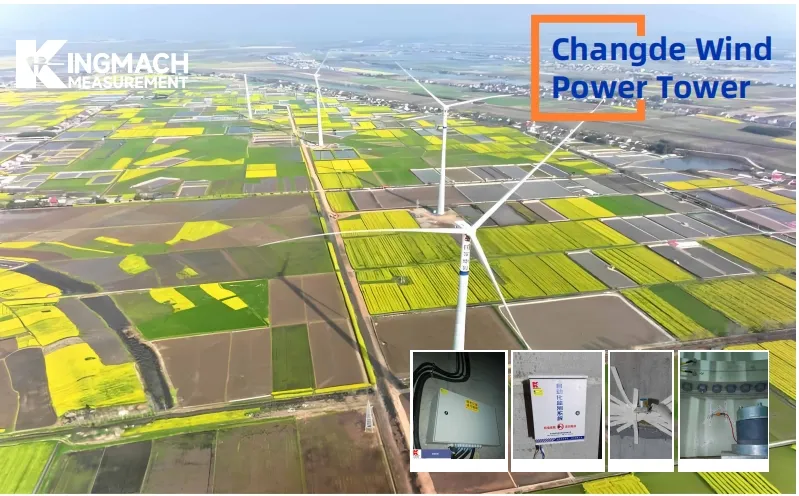

Повърхностно заварените тензодатчици на фланците и базовите секции на кулата на вятърната турбина наблюдават натрупването на умора при цикличното натоварване, което доминира в експлоатационния живот на вятърната кула. Всяко завъртане на ротора прилага малък цикъл на напрежение върху кулата. За повече от двадесет години тези цикли наброяват милиарди. Данните за деформацията позволяват на операторите да изчислят оставащия живот на умора с прецизност - преминаване от графици за проверка с фиксирани интервали към програми за поддръжка, базирани на състоянието, които са едновременно по-безопасни и по-рентабилни.

Шест ключови предимства на тензометричния мониторинг в строителни проекти

Разбирането на приложенията е полезно. Разбирането защо тези приложения оправдават инвестицията е това, което позволява на проектните екипи да представят случая вътрешно и пред клиентите. Това са шестте предимства, които са най-важни.

Полза 1: Ранно откриване на структурен дистрес

Датчиците на деформация откриват аномални модели на натоварване седмици или месеци преди макроскопичните симптоми - напукване, деформация, слягане - да станат видими. Това време превръща спешната реакция в планирана намеса. Финансовата разлика между контролиран ремонт и непланирано структурно затваряне обикновено е от порядък. Разликата в безопасността е абсолютна. Ранното откриване не просто спестява пари. Това печели време за инженерите да вземат информирани решения, а не реактивни.

Полза 2: Валидиране на допусканията на инженерния дизайн

Нито един структурен модел не е перфектно копие на реалността. Поведението на почвата, разпределението на натоварването, производителността на връзката и променливостта на материала въвеждат пропуски между това, което проектните изчисления предвиждат, и това, което структурата действително изпитва. Данните от измервателния уред от реални товари осигуряват обратна връзка, която затваря тези пропуски. Това валидиране е особено ценно при проекти от първи тип, сложни земни условия или иновативни структурни геометрии - точно ситуациите, при които несигурността на дизайна е най-висока и цената на грешката е най-голяма.

Предимство 3: Непрекъснати данни в реално време през целия жизнен цикъл на актива

Периодичната ръчна проверка осигурява моментна снимка. Мрежов набор от тензодатчици осигурява непрекъснат филм. Свързани с регистратори на данни и платформи за визуализация, измервателните уреди предоставят 24/7 показания с конфигурируеми прагове за предупреждение. Собствениците на проекти могат да наблюдават здравословното състояние на конструкцията от всяко място, което е значително оперативно предимство за международни собственици на активи, управляващи инфраструктура в различни географски области. Дистанционното наблюдение също така намалява честотата на скъпите посещения на експерти на място — директно спестяване на големи, географски разпръснати проекти.

Полза 4: Подкрепа за съответствие с нормативните изисквания и докладване за безопасност

Регулаторите в много юрисдикции вече изискват документиран структурен мониторинг като условие за лицензи за експлоатация на язовири, големи мостове и високи основи. Системите за измерване на напрежението произвеждат маркирани с време, калибрирани записи на данни, които отговарят на тези изисквания. Те също така предоставят доказателствения запис, необходим за разследване на инциденти, застрахователни претенции и оценки на отговорността. За собствениците на проекти, работещи в множество регулаторни среди, един последователен протокол за мониторинг, изграден върху международно калибрирани сензори, значително опростява съответствието.

Предимство 5: Удължен живот на актива чрез поддръжка, управлявана от данни

Конструкциите, поддържани според данни за действителното състояние, а не според фиксирани интервали от време, избягват две симетрични грешки: преждевременно пенсиониране (извеждане от експлоатация на конструкция, която все още има оставащи години безопасен експлоатационен живот) и забавена намеса (продължаване на експлоатацията на структура след точката, в която поддръжката струва повече от подмяната). Информираните от сензори стратегии за поддръжка постоянно удължават живота на инфраструктурата с години или десетилетия на големи инфраструктурни програми по целия свят. Възвръщаемостта на инвестицията в сензора се увеличава през експлоатационния живот на актива.

Полза 6: Намаляване на експозицията на застраховане и отговорност

Това предимство получава по-малко внимание в техническата литература, отколкото заслужава. Документираните програми за структурен мониторинг все повече се признават от застрахователите на проекти, финансистите на концесии и агенциите за рейтинг на инфраструктурни облигации като доказателство за активно управление на риска. Това признание има измерими ефекти: намалени застрахователни премии, по-благоприятни условия за кредитиране и по-силно доверие на инвеститорите в дългосрочни инфраструктурни концесии. За разработчиците на проекти сензорната система не е само технически инструмент. Това е инструмент за финансово управление.

Избор на правилния тензодатчик за вашия строителен проект

Изборът на правилния тип габарит следва два въпроса: Кога ще бъде инсталиран спрямо конструкцията? Какъв материал и структурен елемент наблюдава?

Сценарий на проекта	Препоръчителен тип габарит	Ключова причина
Ново бетоново изливане (основи, бентове, плочи)	Вграждане VW тензодатчик	Инсталиран преди изливане; без достъп след
Съществуващ бетон или структурна дървесина	Повърхностно монтиран VW тензодатчик	Завинтени или свързани без структурна намеса
Стоманени елементи, мостови греди, фланци на кули	Повърхностно заварен VW тензодатчик	Заварената връзка издържа на вибрации и циклични натоварвания
Мониторинг на арматура и пилотна армировка	Арматурен деформатор	Измерва аксиалното натоварване директно в шината

Освен избора на тип, две допълнителни съображения се отнасят за повечето международни проекти. Първо, интелигентни и цифрови изходни варианти — модели с RS-485 изход и вградена температурна компенсация — се интегрират директно с IoT регистратори на данни и централизирани платформи за наблюдение. Много спецификации за инфраструктурни търгове сега изрично изискват изходни данни за цифрови сензори, особено при интелигентни градове и големи транспортни проекти. Второ, сертификатите за фабрично калибриране са от съществено значение за съответствие с нормативните изисквания и застрахователна документация. Купувачите трябва да потвърдят проследимостта на калибрирането преди закупуване, особено когато доставят сензори зад граница.

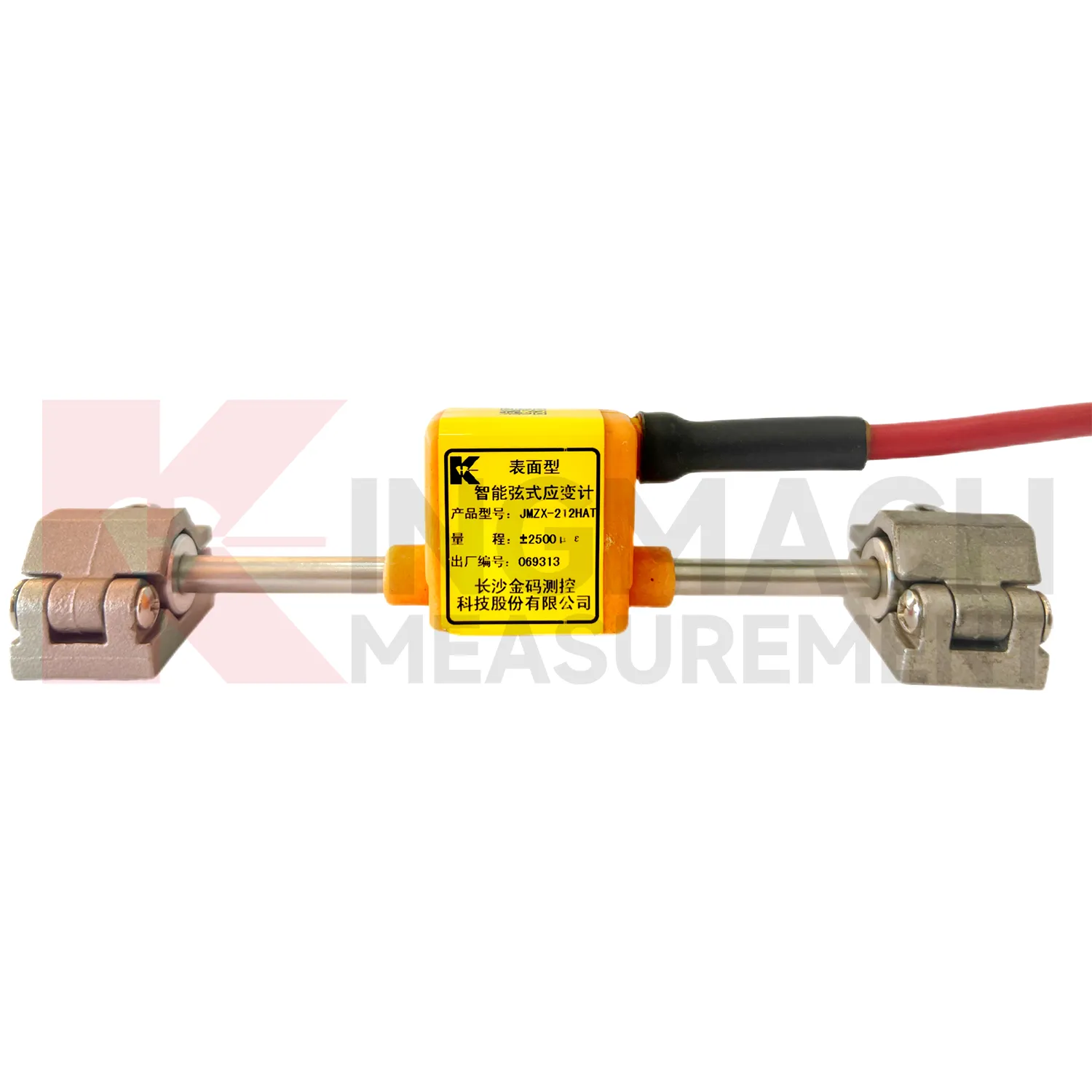

За инженери, специфициращи тензодатчици за инфраструктурни проекти, Гама измервателни уреди за вибриращ проводник на Kingmach обхваща повърхностни, вградени, заварени и арматурни щамометрични конфигурации — с опции за интелигентен цифров изход, предназначени за интегриране с модерни системи за наблюдение.

Заключение

Конструкцията под натоварване винаги комуникира. Той комуникира чрез микродеформации, които окото на инспектор не може да открие и нито едно визуално изследване не може да определи количествено. Датчиците на деформация са инструментите, които правят тази комуникация разбираема - превръщайки механичното напрежение в данните, от които инженерите и собствениците на активи се нуждаят, за да вземат разумни решения.

Ползите се простират далеч отвъд инструменталната зала. Ранното откриване спасява животи и бюджети. Валидирането на дизайна подобрява качеството на бъдещите проекти. Непрекъснатият мониторинг позволява дистанционен надзор във всякакъв мащаб. Съответствието с нормативните изисквания става по-скоро документируемо, отколкото предполагаемо. Поддръжката удължава живота на активите. И управлението на финансовия риск се подобрява по начини, които са видими както за застрахователите, така и за инвеститорите.

Правилният сензор, правилно определен и правилно инсталиран, не просто записва какво прави дадена структура. Той дава на всяка заинтересована страна — инженер, собственик, регулатор и застраховател — увереността да знае, че структурата се държи както трябва, и предупреждението, от което се нуждаят, когато не е така.

Ако определяте сензори за предстоящ проект, свържете се с техническия екип на Kingmach с параметрите на вашия проект за препоръка за избор на сензор, съобразена с вашия структурен тип, условия на монтаж и цели за наблюдение.

ЧЗВ

1. Какви видове тензодатчици се използват най-често в гражданското строителство?

Датчиците на деформация с вибриращ проводник (VW) са доминиращият избор за постоянни приложения за граждански и геотехнически мониторинг. Те се предлагат в конфигурации за повърхностен монтаж, вграждане, повърхностно заварени и арматурни деформационни конфигурации, за да отговарят на различни структурни елементи и условия на монтаж. Техният принцип на честотен изход осигурява стабилни, дългосрочни показания, които резистивните фолийни уреди не могат надеждно да поддържат при многогодишни програми за мониторинг.

2. Колко дълго издържат вградените тензодатчици в бетонни конструкции?

Висококачествените манометри за вграждане на VW са проектирани за експлоатационен живот над 25 до 30 години, когато са правилно инсталирани и защитени с подходящо насочване на кабела. Много инсталации за наблюдение на язовири и мостове са произвели последователни данни за повече от две десетилетия. Дългосрочната производителност зависи от качеството на монтажа, защитата на кабела и стабилността на калибриране на чувствителния елемент - всички фактори, които трябва да бъдат потвърдени от производителя преди доставката.

3. Могат ли тензометричните датчици да работят при потопени или напълно наводнени условия?

да Повечето тензодатчици на VW от граждански клас имат водоустойчив рейтинг IP68 и са специално проектирани за работа под вода в морска среда, водозадържащи структури и условия на наситена почва. Моделите за вграждане, използвани при наблюдение на язовир и крайбрежни основи, рутинно работят под нивото на водната маса или в рамките на тялото на водозадържащи конструкции за целия им проектен живот.

4. Каква е разликата между тензодатчик за повърхностен монтаж и вграждане?

Манометърът за повърхностен монтаж се монтира от външната страна на съществуваща конструкция - свързан с епоксидна смола или завинтен през скоби - след завършване на конструкцията. Той измерва напрежението на структурната повърхност. Датчикът за вграждане се отлива директно в пресен бетон по време на строителството и измерва напрежението в тялото на структурния елемент. Датчиците за вграждане предоставят данни за състоянието на вътрешното напрежение на масовия бетон, до които повърхностните инструменти нямат достъп и те остават постоянно на място като част от конструкцията.

5. Как датчиците на деформация се интегрират със съвременните платформи за мониторинг на здравето на конструкциите?

Интелигентните тензодатчици на VW с цифров RS-485 изход се свързват директно със съвместими регистратори на данни, които предават показанията към базирани в облак или локални платформи за наблюдение чрез клетъчни, сателитни или кабелни мрежи. Тези платформи показват данни за напрежението в реално време, прилагат прагове за предупреждение и генерират автоматизирани отчети за екипите за съответствие и поддръжка. Интеграцията изисква съвместим хардуер за запис на данни и мрежова свързаност на мястото за наблюдение — и двете трябва да бъдат посочени заедно с избора на сензор на етапа на планиране на проекта.
