Ръководство за спецификации на измервателя на работния обем Kingmach

Започнете с движението, което трябва да измерите

Определете режима на изместване, преди да сравнявате таблици с данни. Уред за измерване на пукнатини, измерващ фуга от 20 mm, не решава същия проблем като GNSS модул, проследяващ движението на наклона, сензор за стоманено въже, измерващ дълъг път, или многоточков измервателен уред, отчитащ движение при различни скални слоеве. Обхватът, методът на инсталиране и интерпретацията на данните зависят от типа движение.

Диапазонът на изместване на Kingmach обхваща линейно изместване, ширина на пукнатината, движение на разширителната фуга, широкомащабно изместване на повърхността, деформация на георешетката, слягане на кофража, изместване на околните скали и изместване на основна скала. Първо изберете структурата на измерване от приложението, след което прецизирайте числената спецификация.

• За пукнатина или ширина на фугата проверете къс обхват, разделителна способност, монтажна основа, измервателен прът и дългосрочна стабилност.
• За относително изместване на мост, язовир, железопътна линия или сграда проверете точността, температурното влияние, хидроизолацията и съвместимостта на придобиването.
• За наблюдение на склонове или свлачища проверете обхвата, комуникацията, захранването, устойчивостта на атмосферни влияния и работата без надзор.
• За скални слоеве или деформация на скална основа проверете анкерната конструкция, метода на пробиване и фугиране, точките на измерване и дълбочината на монтаж.
• За наблюдение на кофража и строителството, проверка на защитата, надеждността на реакцията, временния монтаж и интегрирането на алармата.

Спецификации на измервателя на обема на ядрото за сравнение

Гама: избягвайте както по-малките, така и ненужните по-големи размери

Сензор с твърде малък обхват може да достигне лимита си по време на голямо събитие. Сензор с много по-голям обхват от необходимото на проекта може да увеличи разходите, без да подобрява видимостта на малки движения. Оценете нормалното, сезонното движение, движението на етапа на строителство и нивото на предупреждение, преди да изберете диапазона.

За кратко структурно движение, Kingmach JMDL-52XXADT Измервател на диференциален обем предлага се в диапазони от 20 mm, 50 mm и 100 mm. The JMDL-22XXAT Интелигентен пукнатиномер включва модели 20 мм, 50 мм, 100 мм и 200 мм. За по-дълго пътуване, JMLS-22XXADT Сензор за изместване на стоманено въже обхваща опции 0-500 mm, 0-1000 mm и 0-2000 mm.

Добавете марж за движението, което задейства инженерно действие, а не произволен процент. Сензорът трябва да улавя предупредителното събитие, без да работи толкова много под пълната скала, че избраният диапазон осигурява малка практическа стойност за нормално наблюдение на тенденцията.

Разделителната способност и точността отговарят на различни въпроси

Разделителната способност е най-малката показана стъпка. Точността е очакваната разлика между отчетената стойност и истинското изместване. Измервателният уред може да показва 0,01 mm, докато неговата точност се изразява като процент от пълната скала, така че двете стойности трябва да се прегледат заедно.

JMDL-52XXADT е посочен при разделителна способност от 0,01 mm и +/-0,1% FS точност. Интелигентният измервател на изместване с общо предназначение е определен при разделителна способност 0,01 mm и точност от 0,5% FS. Магнитострикционният модел е специфициран при разделителна способност 0,01 mm и +/-0,05% FS точност. Разделителната способност засяга малка видимост на тенденцията; точността влияе върху доверието в абсолютната стойност.

Не задавайте праг на аларма само спрямо увеличението на дисплея. Отчитане на точността, повторяемостта, влиянието на температурата, движението на инсталацията и маржа на решението на проекта, за да се намалят неприятните аларми и фалшивата интерпретация.

Свържете принципа на отчитане със сайта

Принципът на чувствителност влияе върху дрейфа, издръжливостта, инсталирането, поддръжката и поведението на сигнала. Индуктивните честотно-модулирани измервателни уреди отговарят на много задачи за структурно изместване и разширение, тъй като тяхната цифрова архитектура поддържа стабилно наблюдение на дълги разстояния. Сензорите за телени въжета се справят с по-дълги пътеки на пътуване или индиректни пътища на движение, докато GNSS поддържа широкомащабно движение на повърхността в отдалечени точки.

The JMCW-21XXADT Магнитострикционен измервател на изместване е допълнителна безконтактна опция в рамките на портфолиото за изместване на Kingmach; това не е сензор за изместване на вибриращ проводник. Неговата безконтактна сензорна структура е предназначена за приложения, при които намаленото механично износване и измерването на абсолютно линейно положение са полезни. Публикуваната спецификация включва IP67 защита, RS485 комуникация и работа от -30 C до +80 C.

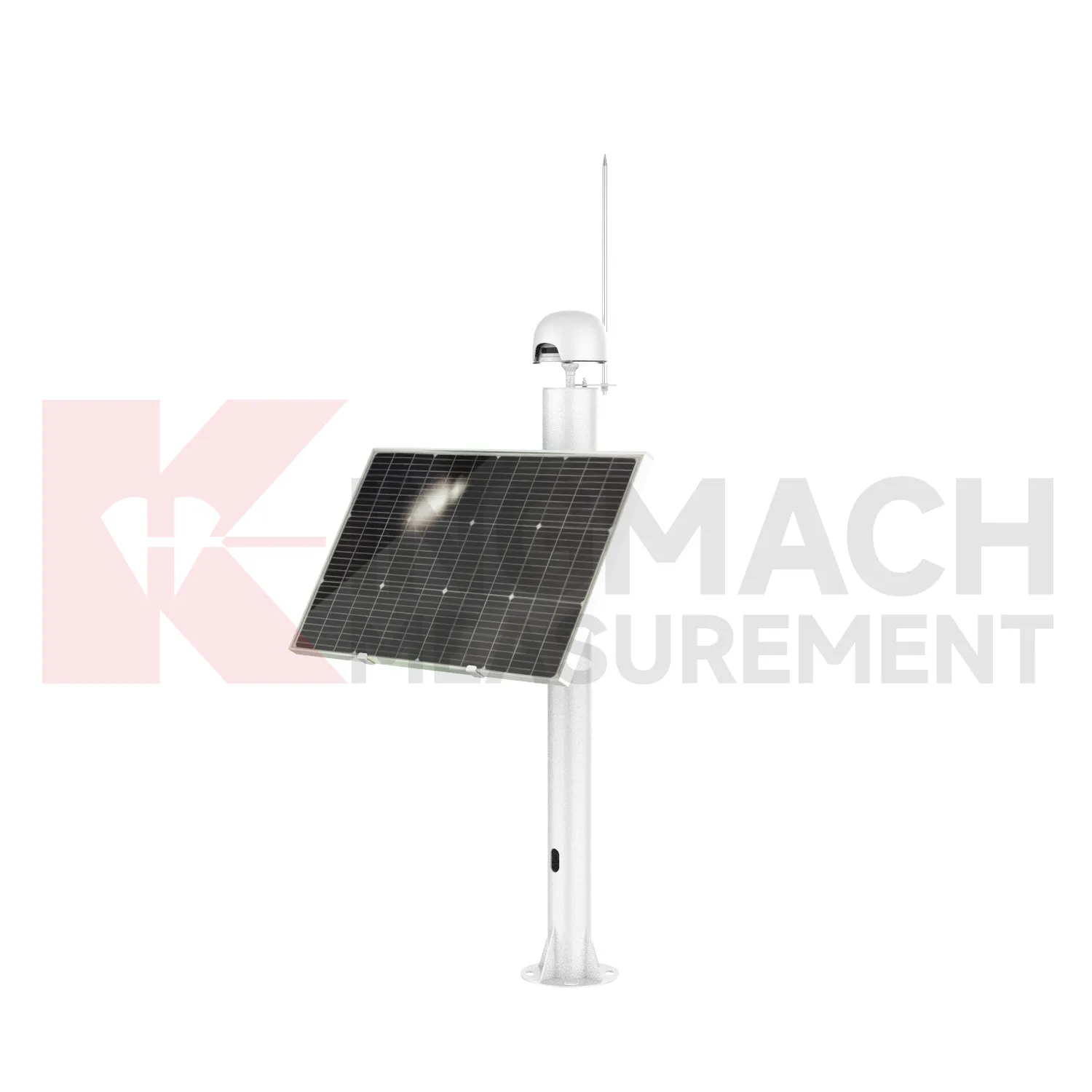

За дистанционно движение на повърхността, Интегриран GNSS JMBD-1050YT поддържа позициониране в множество съзвездия, 4G и RS485 комуникация, слънчева работа плюс литиева батерия, защита IP67 и обхват на околната среда от -40 C до +85 C. Изберете GNSS, когато необходимият изход е позиционно движение върху по-голяма площ, а не локално изместване на ставите.

Температура на екрана, вода, прах и излагане на електрически ток

Обектите за граждански мониторинг излагат сензорите на дъжд, кондензация, прах, кал, вибрации, издърпване на кабели, корозивен въздух и електрически смущения. Третирайте запечатването и ограниченията за околната среда като основни критерии за избор. Подходящият сензорен принцип все още може да се провали, ако корпусът, конекторът, кабелният вход или ориентацията на монтажа не съответстват на мястото.

Сравнете работния обхват с микроклимата на инсталацията, а не с близката метеорологична станция. Язовирна галерия, тунелна облицовка, мостова настилка и открит наклон могат да имат много различни условия на температура и влага. Прегледайте защитата на кабела, уплътнението на съединителя, дренажа, заземяването и защитата от пренапрежение като част от проекта на инсталацията.

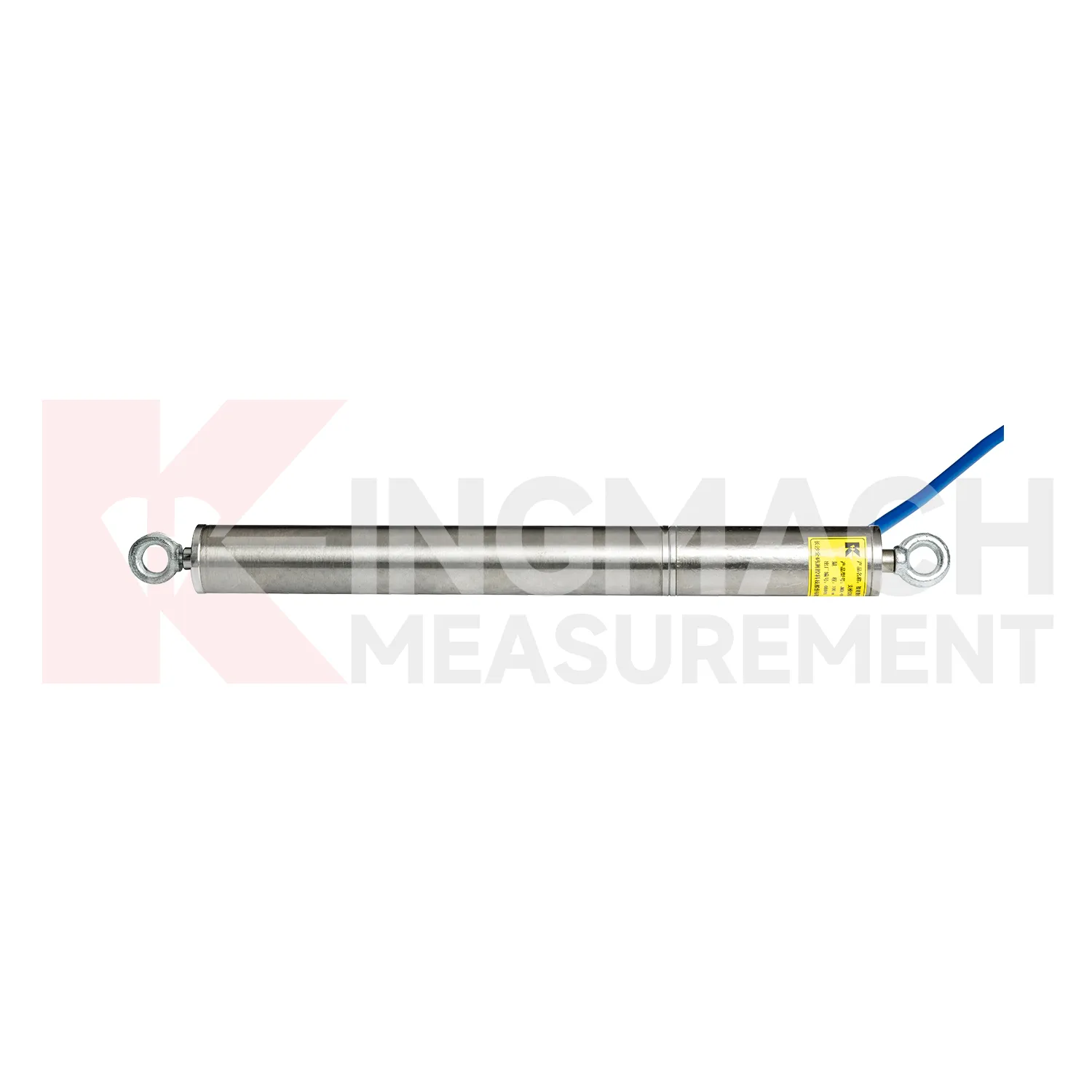

Сензорът за изместване на стоманено въже на Kingmach е определен за IP67 и -30 C до +70 C. Магнитострикционният измервател е определен за IP67 и -30 C до +80 C. JMDL-49XXAT Интелигентен кофражен / измервател на преместване на стоманена тел е определен за IP68, което може да е подходящо за инсталации с по-голямо излагане на вода и прах, когато неговата измервателна структура също отговаря на проекта.

Потвърдете пълната верига за комуникация и придобиване

Измервателят на изместване създава използваема информация само когато сигналът достигне система, която съхранява, проверява и отчита резултата. Потвърдете режима на комуникация, разстоянието на кабела, скоростта на предаване, където е приложимо, съвместимостта на регистратора, захранването, заземяването, защитата от пренапрежение, преобразуването на инженерните единици, синхронизирането на времето и проверките на качеството на данните преди покупка.

RS485 е често срещан в устойчивото цифрово наблюдение, тъй като поддържа полева интеграция и по-дълги кабели. Отдалечените точки може също да се нуждаят от 4G, слънчево зареждане или работа с батерии. Прегледайте сензора, кабела, регистратора, корпуса, софтуера, алармената логика и достъпа за поддръжка като една система, а не като отделни позиции.

The JMDL-21XXAT Интелигентен измервател на обема с общо предназначение съхранява информация за идентификация на сензора и калибриране и може да работи с автоматично придобиване за наблюдение без надзор. По време на прегледа на RFQ потвърдете точното отчитане или регистратор, окабеляване, адресиране, картографиране на софтуера и процедура за пускане в експлоатация за избрания модел.

Отнасяйте се към инсталационния хардуер като част от измерването

Измерването на изместването зависи от прехвърлянето на действителното движение към чувствителния елемент без разхлабване, грешка при огъване, триене или нежелано задържане. Прегледайте монтажния чертеж, преди да одобрите сензор. Монтажната геометрия, очакваната посока на движение, маршрутизирането на кабела, достъпът за нулиране и защитата срещу повреда на конструкцията влияят върху качеството на данните.

Пукнатиномерите изискват стабилни основи и подходящи измервателни пръти. The JMDL-24XXAT Интелигентен гъвкав измервател на обема трябва да се деформира с георешетката или подсиления материал, който се наблюдава. The JMDL-31XXAT Интелигентен многоточков измервател на изместване използва анкери на различни дълбочини с пробиване, фугиране, защитни тръби и монтажен хардуер.

За движение на основна скала или околна скала, JMDL-32XXAT Интелигентен едноточков измервател на изместването на скалната основа използва фланец, сензор, свързващ прът, анкерна глава и PVC тръба. Тези компоненти определят как сензорът следва движението на скална маса, така че те принадлежат към техническия преглед и офертата, вместо да се третират като допълнителни аксесоари.

Карта със спецификации на измервателя на работния обем Kingmach

Проверени примери за проекти на Kingmach

Egongyan Rail Bridge, Chongqing (2019)

The Проект за мониторинг на моста Egongyan Rail Bridge сила на покрит кабел, деформация, пукнатина и мониторинг на околната среда. Списъкът с оборудване на проекта включва JMDL-22XXAT Smart Crack Gauge заедно с напрежение, натоварване, наклон, ускорение, температура-влажност, валежи, вятър и автоматизирано оборудване за събиране. За RFQ на мост, този пример показва защо трябва да се посочи габарит на пукнатини като част от координирана верига за мониторинг. Купувачите трябва да определят обхвата на пукнатините или фугите, мястото на монтаж, излагането на околната среда, интерфейса за придобиване и прага на алармата заедно, вместо да избират измервателния уред само по разделителна способност.

Запишете базовата линия на измерване, защитния хардуер, достъпа за проверка и критериите за приемане на предаване за всяка точка, преди да започне инсталирането.

Автострада Yuping-Panzhou, Гуейджоу (2023)

The Проект за скоростна магистрала Yuping-Panzhou включва слягане на тунел, конвергенция на дъгата, пукнатини и структурно напрежение. Списъкът с приложения включва Smart Crack Gauge и лазерно измерване на изместване заедно с хидростатично ниво и инструменти за опъване на вибриращ проводник. Случаят поддържа многопараметърен подход към деформацията на тунела: локално отваряне на пукнатини, конвергенция, слягане и деформация отговарят на различни инженерни въпроси. За доставка посочете къде е инсталирана всяка точка на изместване, очакваната посока и големина на движение, как показанието достига до платформата за наблюдение и кой праг инициира проверка или ескалация.

Планът за инсталиране трябва също така да идентифицира референтната точка, толеранса на монтажа, защитата на кабела, теста за пускане в експлоатация и метода на достъп за по-късна поддръжка.

Changde Wind Power Tower, Хунан (2025)

The Проект Changde Wind Power Tower наблюдавано слягане на фундамента, сила на закрепване на кабела, структурни вибрации, пукнатини в преходния участък и напрежение. Неговото свързано оборудване включва JMLS-22XXADT сензор за изместване на телени въжета като част от по-широк сензорен пакет. Този пример е полезен, когато дълъг път или непряко движение трябва да се наблюдава с други структурни реакции. По време на избора дефинирайте пътя на проводника, обхвата на движение, посоката на връщане, стабилността на монтажа, експозицията на корпуса, комуникационния маршрут и достъпа за проверка. Тези подробности определят дали сензорът следва структурно движение без хлабина, триене или механична намеса.

Приемането трябва да включва контролирана проверка на пътуването, отчитане на базовата линия, проверка на кабела и потвърждение, че изходът достига определения канал за наблюдение.

Цени, документация и търговски условия

Цената на измервателния уред зависи от точния модел, обхват, мощност, дължина на кабела, инсталационен хардуер, регистратор, корпус, захранваща система, софтуер, количество, документация за калибриране и обхват на доставка. Публичен доларов диапазон би бил подвеждащ без тези данни. Поискайте оферта, базирана на конфигурация, и сравнете доставчиците със същата спецификация на материалите.

За JMDL-52XXADT текущата търговска информация показва минимална поръчка на една бройка, цена по договаряне, T/T предварително, картонени опаковки или опаковки в дървена кутия и доставка в рамките на 30 дни след пълно плащане. Потвърдете всички търговски условия в официалната оферта, тъй като конфигурацията, количеството, персонализирането и графикът на проекта могат да променят крайната оферта.

• Осигурете приложението, очакваното движение, необходимия обхват, разделителна способност, точност и праг на аларма.
• Посочете работна температура, излагане на вода и прах, кабелен маршрут, захранване, комуникация и изисквания за запис на данни.
• Избройте необходимите скоби, пръти, анкери, фланци, защитни тръби, корпуси и монтажни услуги.
• Поискайте листа с данни, информация за калибриране, дефиниция на окабеляване, ръководство за инсталиране, гаранционни условия, опаковка, време за доставка и приложими документи за сертифициране.

Контролен списък за инженери преди покупка

• Определете типа изместване: ширина на пукнатината, движение на фугата, слягане, дълъг ход, движение на повърхността, движение на скалния слой или деформация на основната скала.
• Задайте диапазона с марж за нормално, сезонно движение, движение на етап на строителство и ниво на предупреждение.
• Проверете разделителната способност, точността, повторяемостта, стабилността и температурното влияние заедно.
• Потвърдете ориентацията на вода, прах, вибрации, корозия, мълния и монтаж в точката на измерване.
• Проверете изхода, захранването, разстоянието на кабела, съвместимостта на регистратора, софтуерното картографиране и отдалечената комуникация.
• Прегледайте скоби, основи, пръти, анкери, фланци, защитни тръби и изисквания за фугиране.
• Поискайте данни за калибриране, серийна идентификация, подробности за окабеляването, монтажни чертежи и насоки за пускане в експлоатация.
• Потвърдете конфигурацията, количеството, опаковката, доставката, гаранцията, плащането и поддръжката след продажба, преди да издадете поръчката за покупка.

Често задавани въпроси

Последна бележка: Потвърдете всяка спецификация спрямо дизайна на проекта, местната среда, прага за наблюдение, инсталационния чертеж и архитектурата за събиране на данни преди покупка.
