язовир

Автоматичният мониторинг на язовира е техническа система, която използва сензорни устройства и дистанционни системи за данни, разположени върху тялото на язовира, основата на язовира и околните зони, за непрекъснато наблюдение на структурното състояние, условията на просмукване и експлоатационната безопасност на язовира под въздействието на водно налягане, геоложко движение и природна среда. Тази система предупреждава срещу рискове като деформация на язовира и просмукване, като по този начин гарантира безопасното функциониране на функциите на резервоара, включително контрол на наводнения, производство на електроенергия и водоснабдяване. Неговото ядро се крие в улавянето на динамичното взаимодействие между „язовирно тяло-водно тяло-геология“ и изграждане на мрежа за наблюдение на безопасността, обхващаща целия обхват на язовирното тяло.

Безплатна консултация

Елементи за наблюдение

Характеристики

Автоматичният мониторинг на язовирната стена трябва да се съсредоточи върху основните цели на "структурна стабилност - безопасност при просмукване - надеждност на работа", като специфичните фактори за наблюдение са разделени в три основни категории:

Мониторинг на язовирната конструкция

Той отразява механичното и деформационно състояние на основната структура на язовира и служи като ключов индикатор за преценка на безопасността на язовира:

1、Мониторинг на деформация: Включва слягане на язовира (при различни височини на билото на язовира и наклона на язовира), хоризонтално изместване (хоризонтално изместване на билото на язовира, изместване на тялото на язовира в посока нагоре-надолу по течението), наклон на язовира (отклонение на вертикалността по посока на оста на язовира) и степен на отваряне на фугите на язовира (напречни и надлъжни фуги на бетон язовири) и др.

2、Мониторинг на напрежението и деформацията: Включва напрежението в бетона на тялото на язовира (области с концентрирано напрежение, като петата на язовира и пръста на язовира на гравитационните язовири), напрежението на тялото на язовира (венцето на язовира и опората на язовира на дъговите язовири), напрежението на скалната маса в основата на язовира и напрежението на отсечената стена и др.

3、Мониторинг на структурната цялост: Включва пукнатини на язовира (ширина, дълбочина и развитие на повърхностни пукнатини в бетонни язовири), неуспех при спиране на вода на дилатационни фуги на язовир и структурна вибрация на тялото на язовира (при силно земетресение) и др.

Инфилтрация и хидрологичен мониторинг

Той е насочен към състоянието на просмукване на язовира и основата на язовира, както и хидроложките параметри на резервоара:

1、Мониторинг на просмукване: Включва просмукване на потока от тялото на язовира (дренажни отвори на язовира), просмукване на потока на основата на язовира (дренажна система на основата на язовира), ниво на просмукване на водата (фреатична линия на тялото на язовира), налягане на просмукване (налягане на повдигане на основата на язовира) и просмукване по байпас (просмукване при опората на язовира) и др.

2、Хидрологичен мониторинг: Включва нивото на водата в резервоара (промени в нивото на водата в резервоара), нивото на водата надолу по течението (нивото на водата в речния канал надолу по течението по време на заустване при наводнение), заустване на входящ поток, изтичане на поток и температура на водата (влияеща на топлинния стрес на тялото на язовира) и др.

Мониторинг на околната среда и натоварването

Той обхваща външни фактори на околната среда и експлоатационни натоварвания, които влияят на структурната безопасност на язовира:

1、Фактори на околната среда: Включва температура на въздуха (температурни промени на тялото на язовира), валежи (стабилност на склоновете около зоната на резервоара), земетресения (земетръсно земно ускорение) и ветрови вълни (въздействие на вълните пред язовира върху тялото на язовира) и др.

2、Експлоатационни натоварвания: Включва водно налягане (хидростатично налягане и хидродинамично налягане, понесено от тялото на язовира), налягане на седименти (допълнително натоварване върху тялото на язовира, причинено от утаяване пред язовира) и налягане на лед (натиск върху тялото на язовира от ледени слоеве на повърхността на язовира в студени райони) и др.

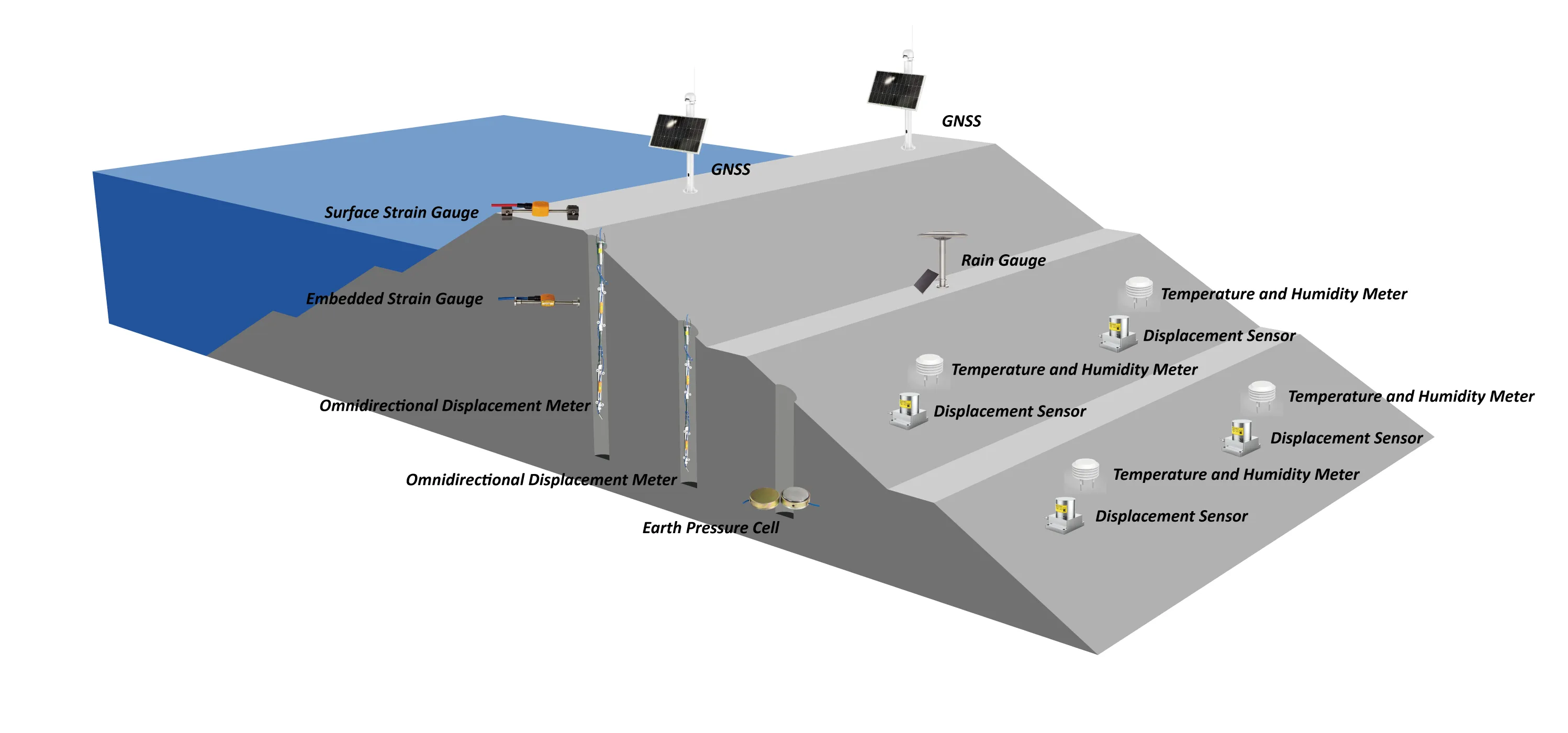

Мониторинг на съдържанието

Мониторинг на деформация, мониторинг на пукнатини, мониторинг на околната среда, мониторинг на дълбоко изместване, повърхностно изместване, мониторинг на слягане и др.
