Система за вертикален инклинометър на място JMQJ-7915ATS

Обща информация за продукта

Продуктови бизнес условия

Описание

Въведение:

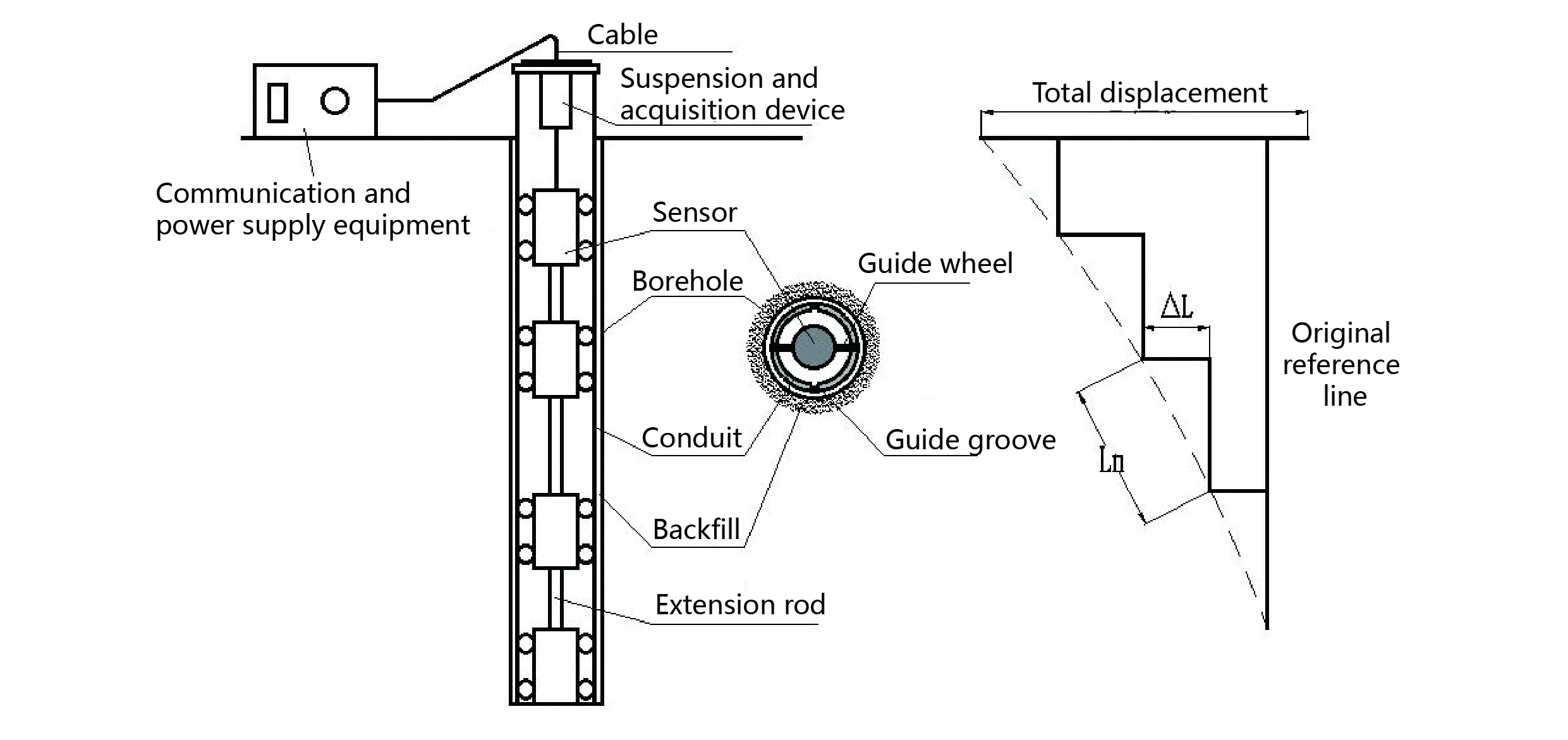

Системата за вертикален инклинометър на място се състои от две части: многоточков тандемен низ за вертикален инклинометър на място и модул за получаване на отвор. Многоточковият тандемен измервател на дълбокото изместване се основава на дизайн на сензор за наклон с множество матрици MEMS, който електрически свързва множество вертикален инклинометър на място в отвора чрез един кабел. Модулът за събиране се използва за събиране на данните от измерванията на многоточковия вертикален инклинометричен низ на място и качване на данните чрез кабелни или безжични средства.

Характеристики на продукта:

1. Системата за вертикален инклинометър на място е базирана на 3D-MEMS сензорна технология за ускорение и технология за автоматична температурна компенсация, която ефективно намалява влиянието на температурния дрейф и пулсациите на захранването.

2.Многоточков серия-свързан вертикален инклинометър на място на движещата се част от тялото на инструмента от процеса на леене под налягане, малък и лек, чрез кабел за постигане на електрическа връзка на всички сензори в измервателния отвор, всички сензори в измервателния отвор могат да бъдат разделени на до 4 групи, всяка група независима комуникация, не си пречат един на друг

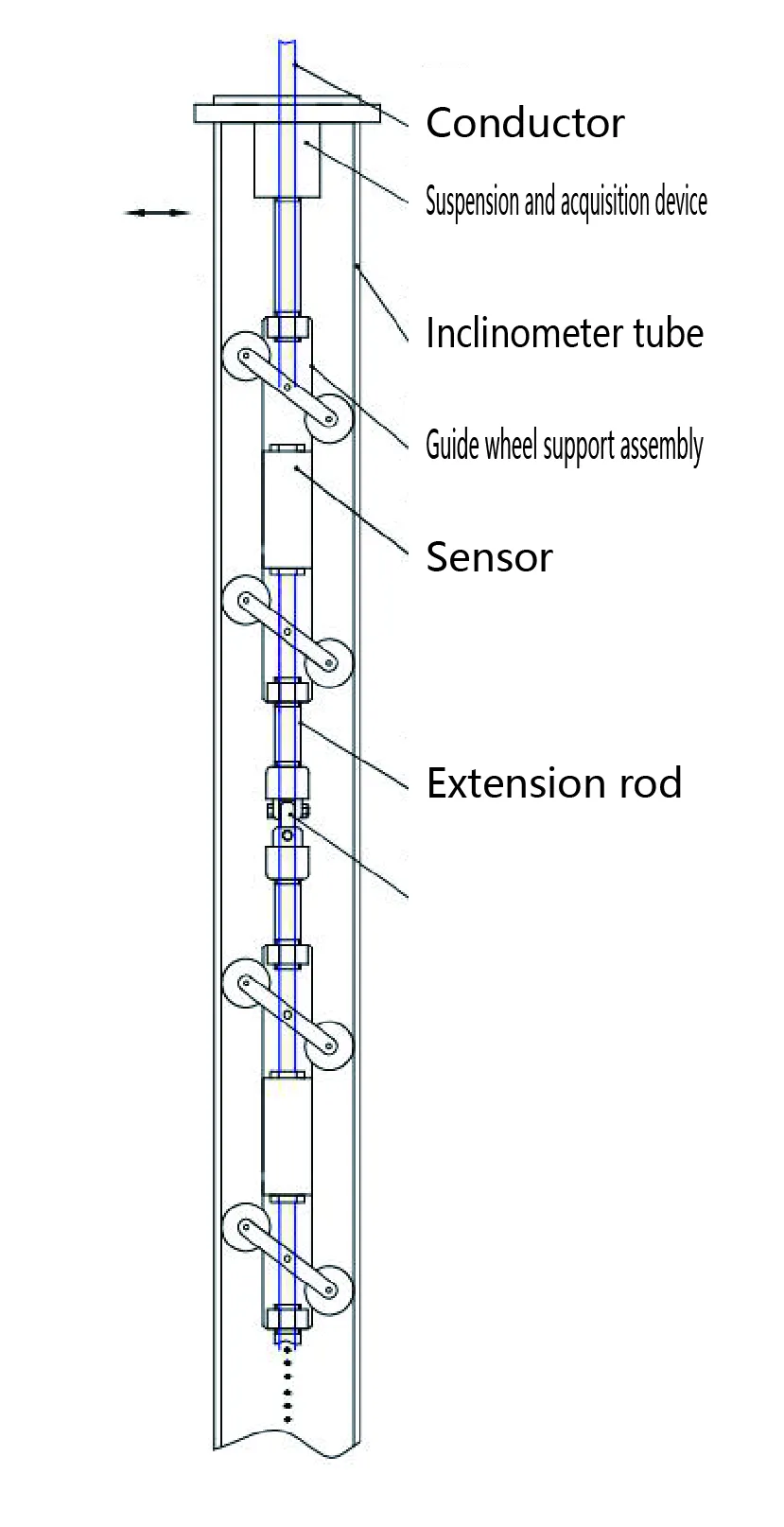

3. Многоточковият сериен свързан вертикален низ на инклинометър на място е физически свързан чрез универсалното съединение и свързващия прът, дължината се произвежда в съответствие с изискванията на дизайна и позицията на точката на измерване е гъвкаво подредена. Напълно запечатан водоустойчив и прахоустойчив дизайн, подходящ за различни строителни среди.

4. Вертикалният инклинометър на място във всеки сондаж е предварително сглобен във фабриката с тялото, кабелите, универсалните съединения, удължителните пръти, окачването и единицата за събиране в съответствие с проектираното разстояние между точките на измерване, което позволява интегрирана доставка и монтаж. Просто свържете удължителните пръти на място и поставете комплекта в сондажа за лесен, бърз и удобен монтаж.

5. Вертикалната верига на инклинометъра на място е вътрешно конфигурирана с електронни идентификатори и номера на модели, за да се даде възможност за автоматично разпознаване и интелигентно изчисление.

6. Модулът за събиране на данни включва един контролируем изход за захранване на сензора и четири комуникационни интерфейса надолу по веригата, автоматично идентифициращи и извършващи интелигентни изчисления при свързване на вертикалния низ на инклинометъра на място.

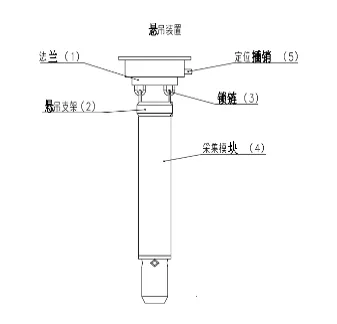

7. Модулът за придобиване се поставя вътре в отвора на тръбата на инклинометъра, осигурявайки водоустойчива и прахоустойчива защита, избягвайки намеса в конструкцията на място и минимизирайки излагането на щети.

8. Режимът на ниска мощност изключва сензорите по време на готовност и ги активира само за измерване на данни.

Приложения

Този продукт е високо прецизен фиксиран сензор за измерване на ъгли на наклон, проектиран и произведен от нашата компания, който се монтира бързо. Той приема интегрирана инсталация. При напускане на завода броят на точките за измерване вътре в сондажа се конфигурира като пълен комплект. По избор може да се монтира тръба за измерване на наклона и да се вгради директно вътре. Той може автоматично да локализира посоката на поставяне на сензора, което е лесно и бързо. Той е особено подходящ за измерване на ъглите на наклона на множество точки вътре в сондаж и е подходящ за наблюдение на дълбоката вътрешна деформация на структурни тела. В комбинация с автоматичната система за наблюдение на нашата компания, тя може да реализира дългосрочно автоматично наблюдение и интелигентно изчисляване на деформацията.

Спецификации
