Интелигентен многоточков измервател на преместване JMDL-31XXAT

Обща информация за продукта

Продуктови бизнес условия

Описание

Въведение:

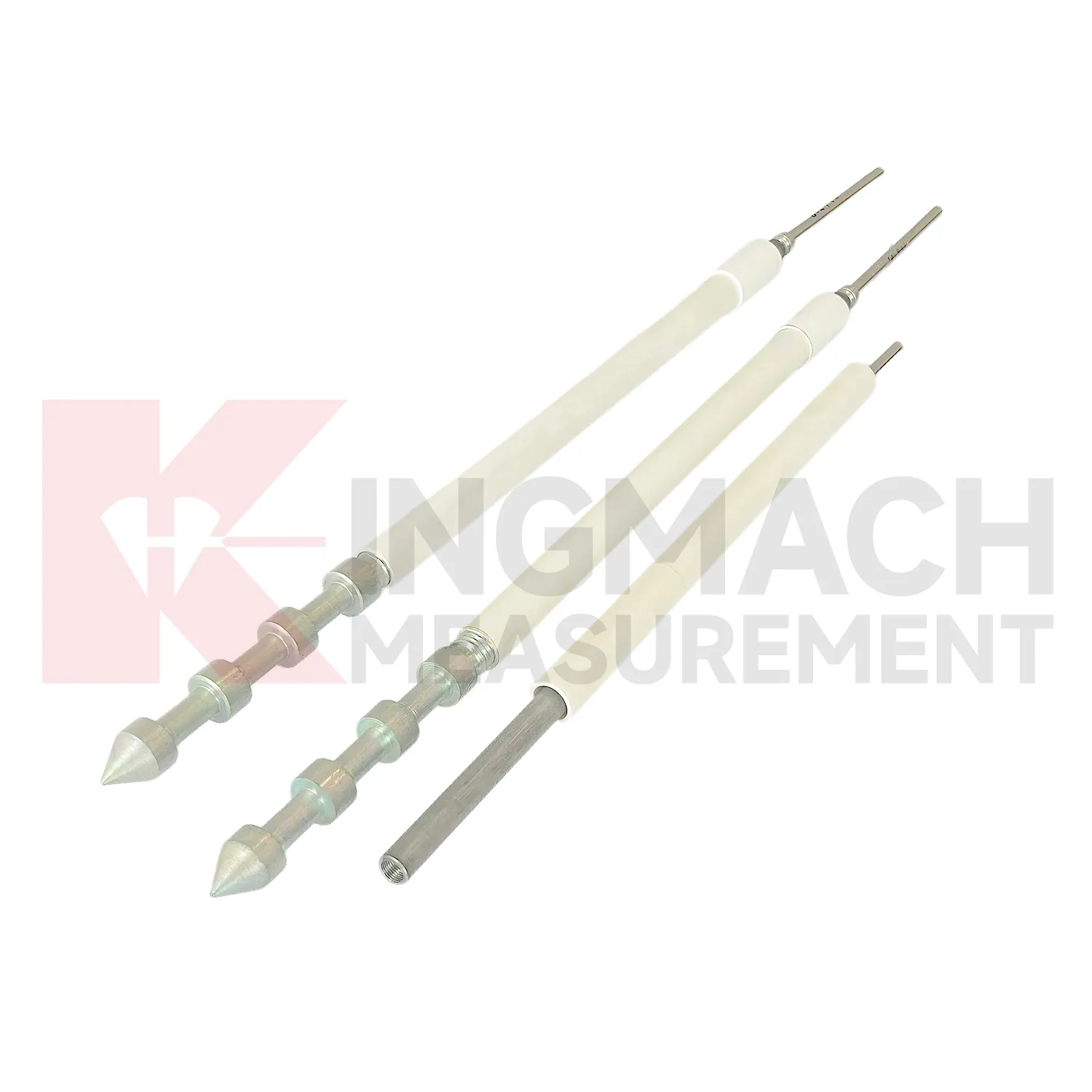

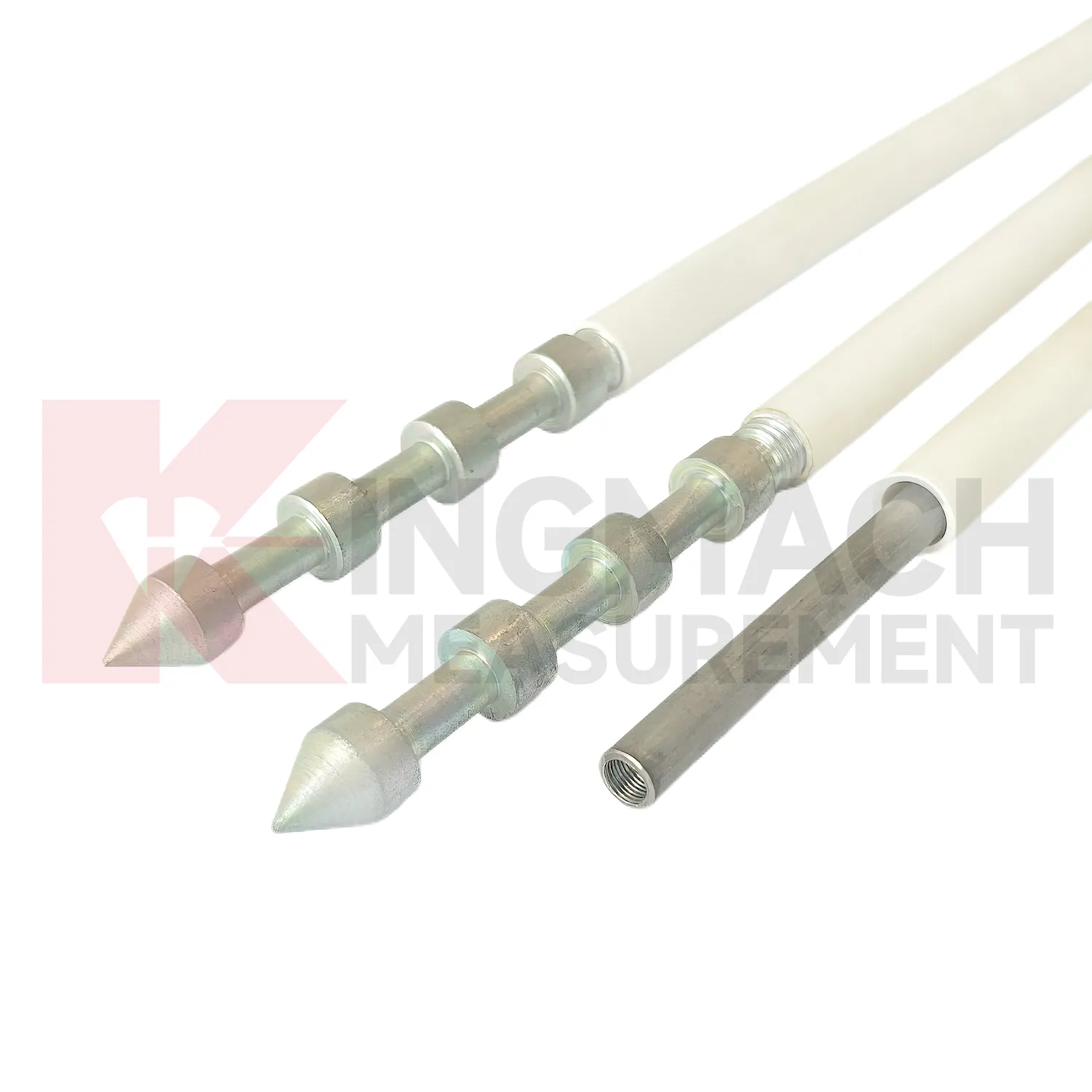

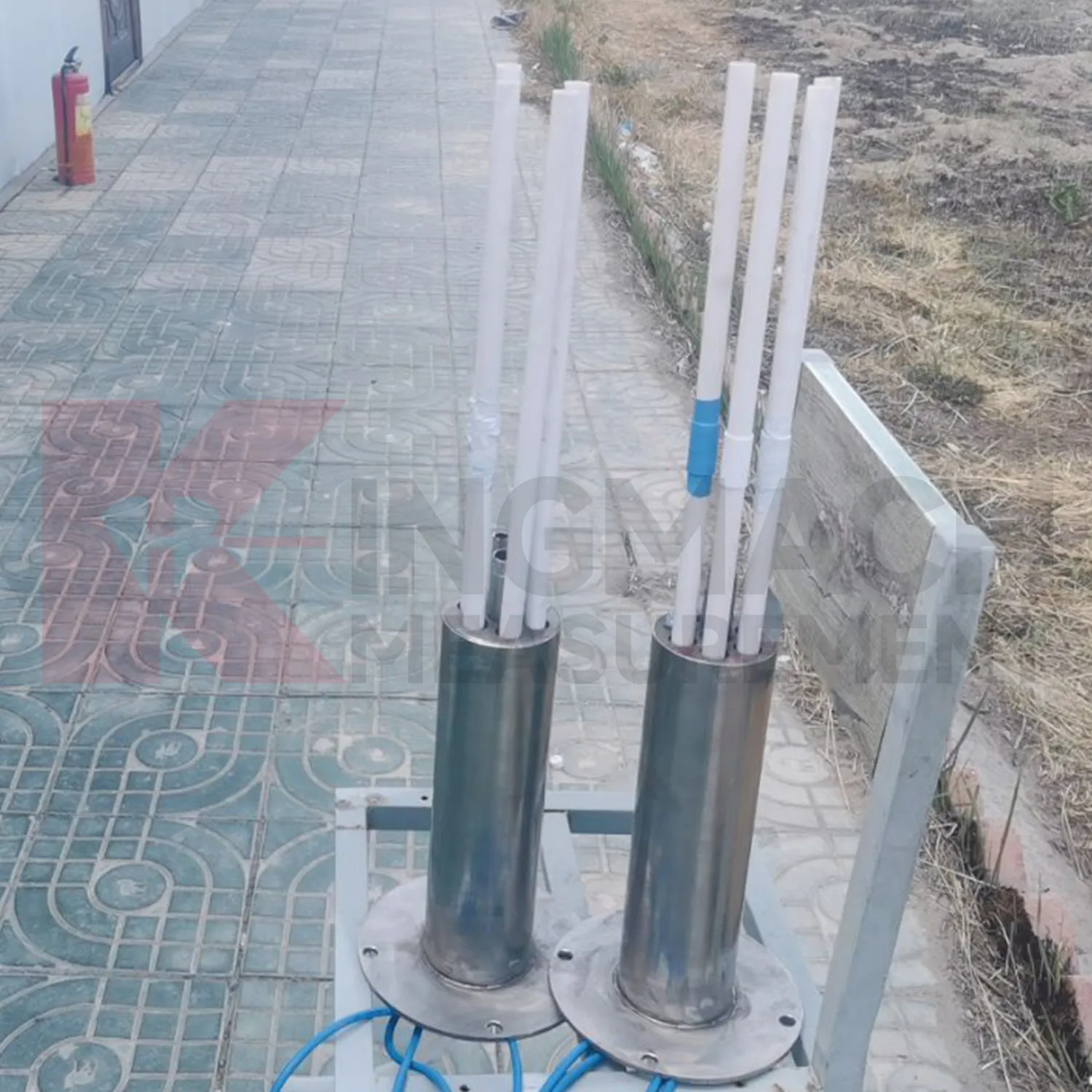

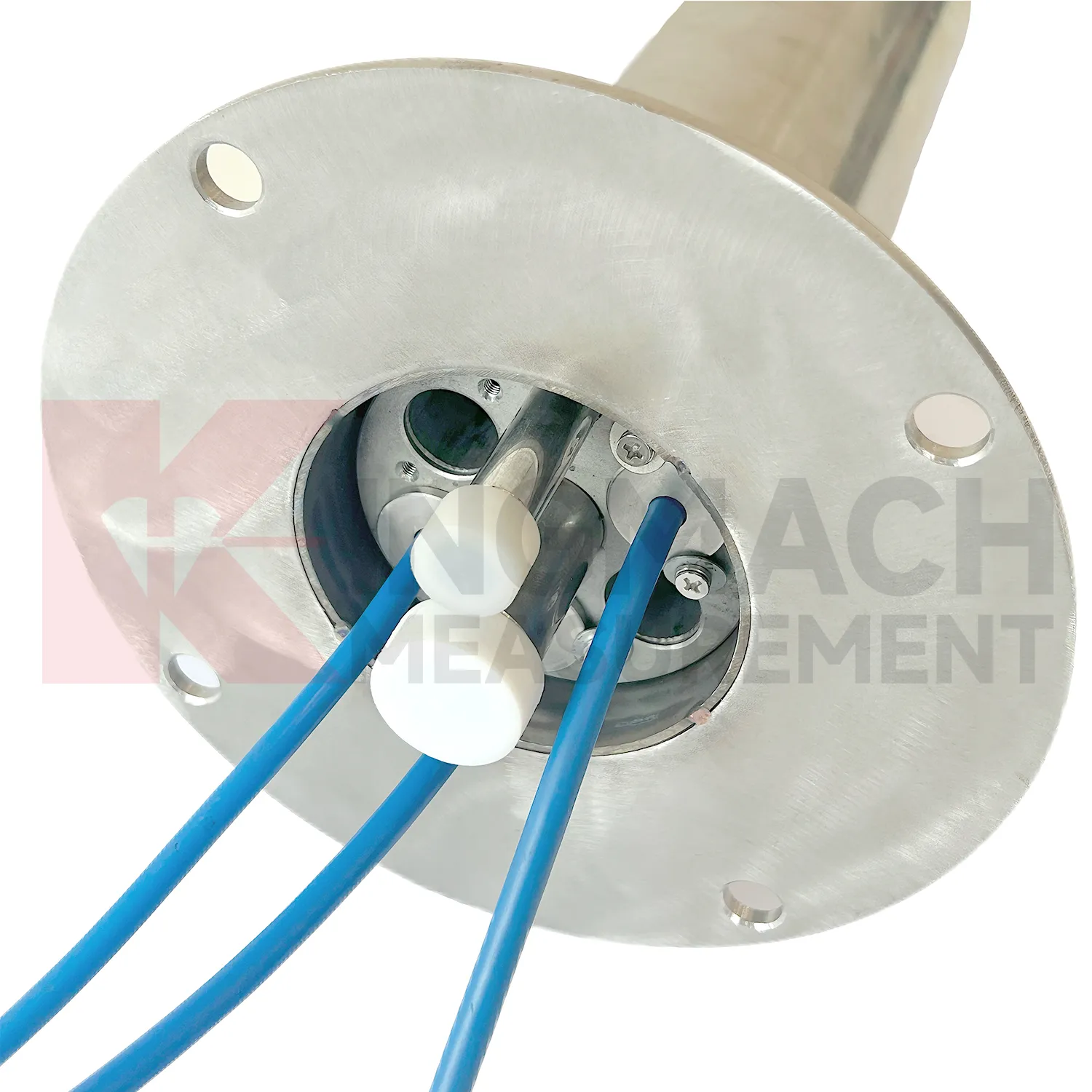

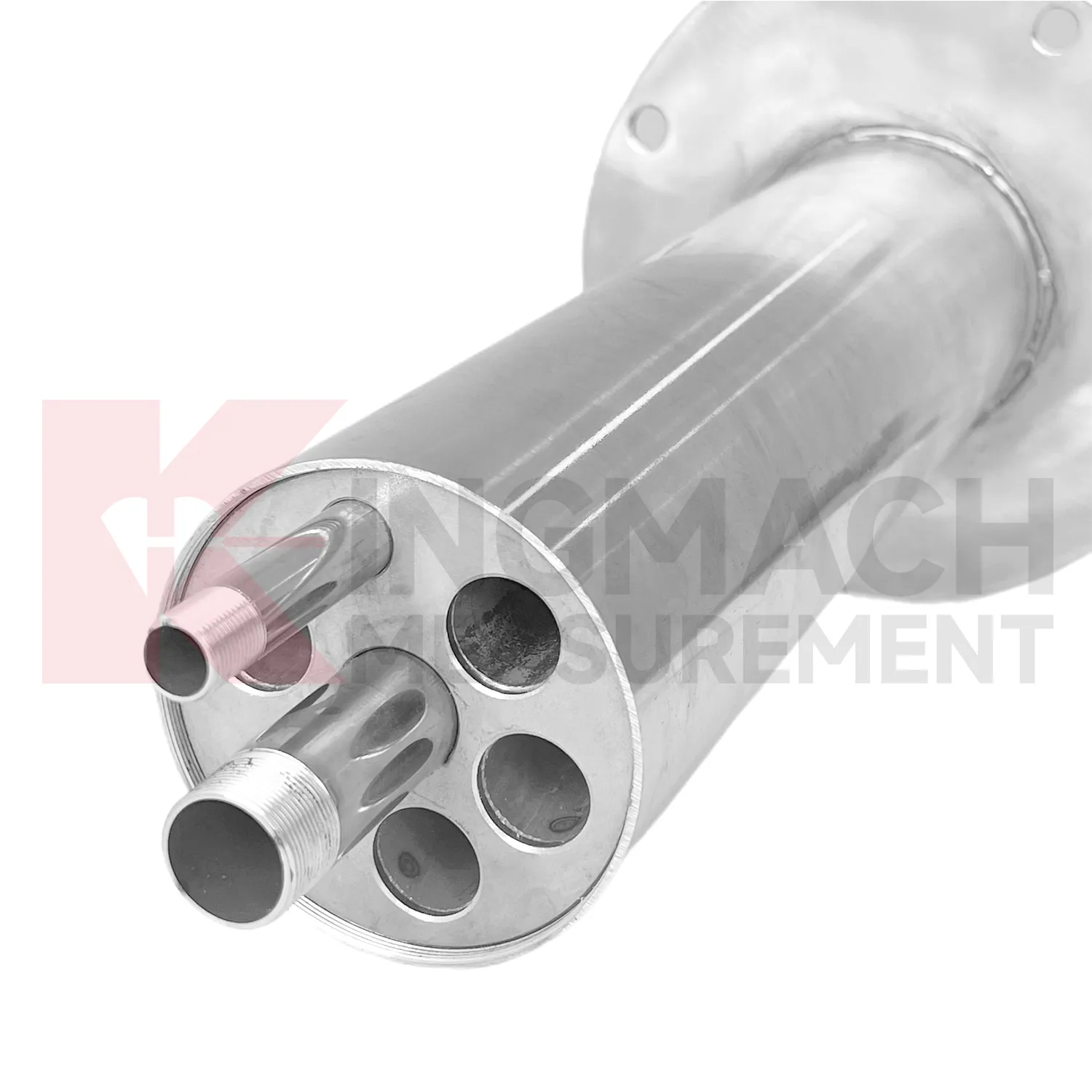

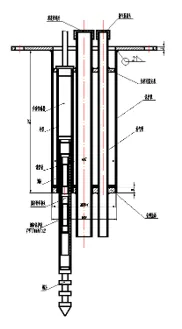

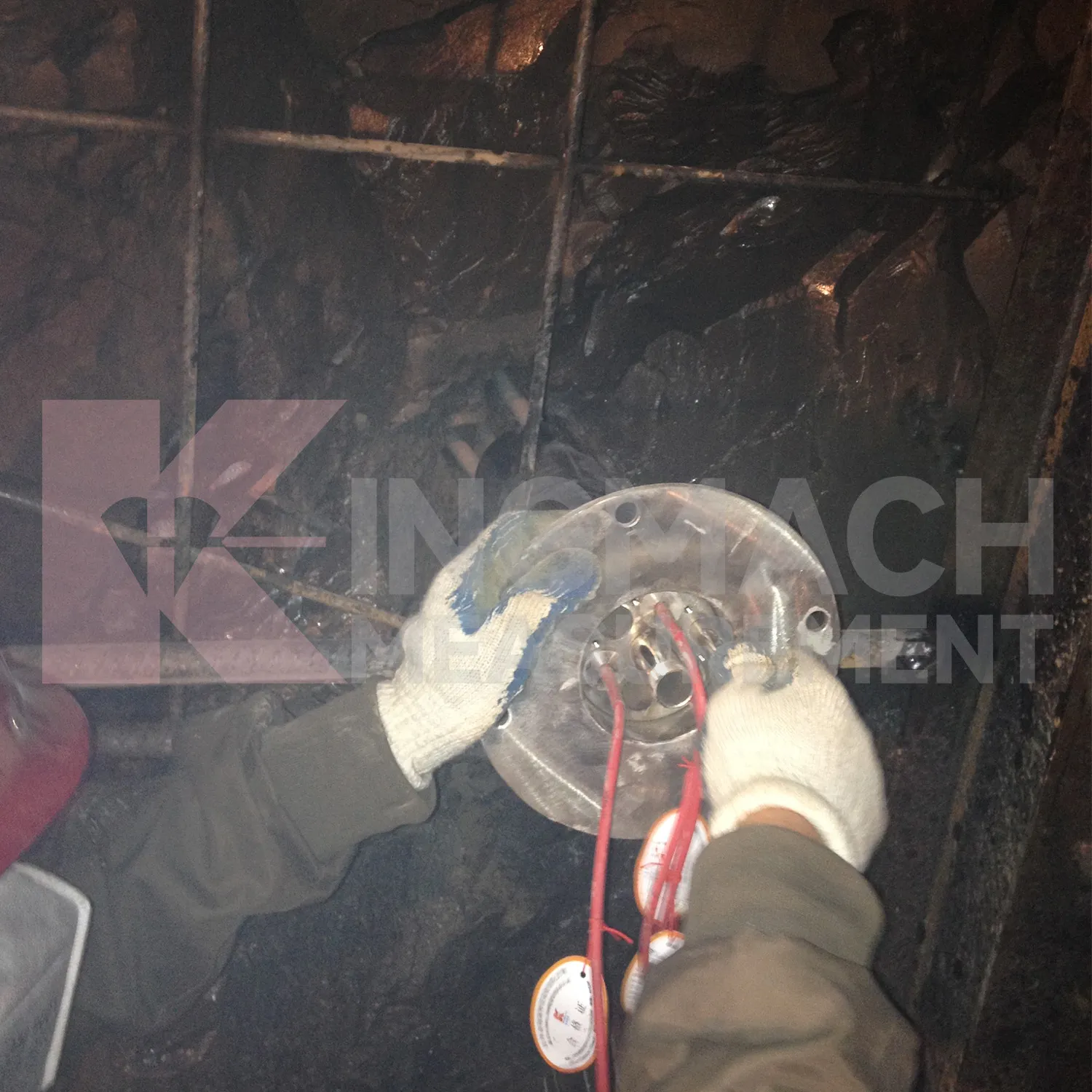

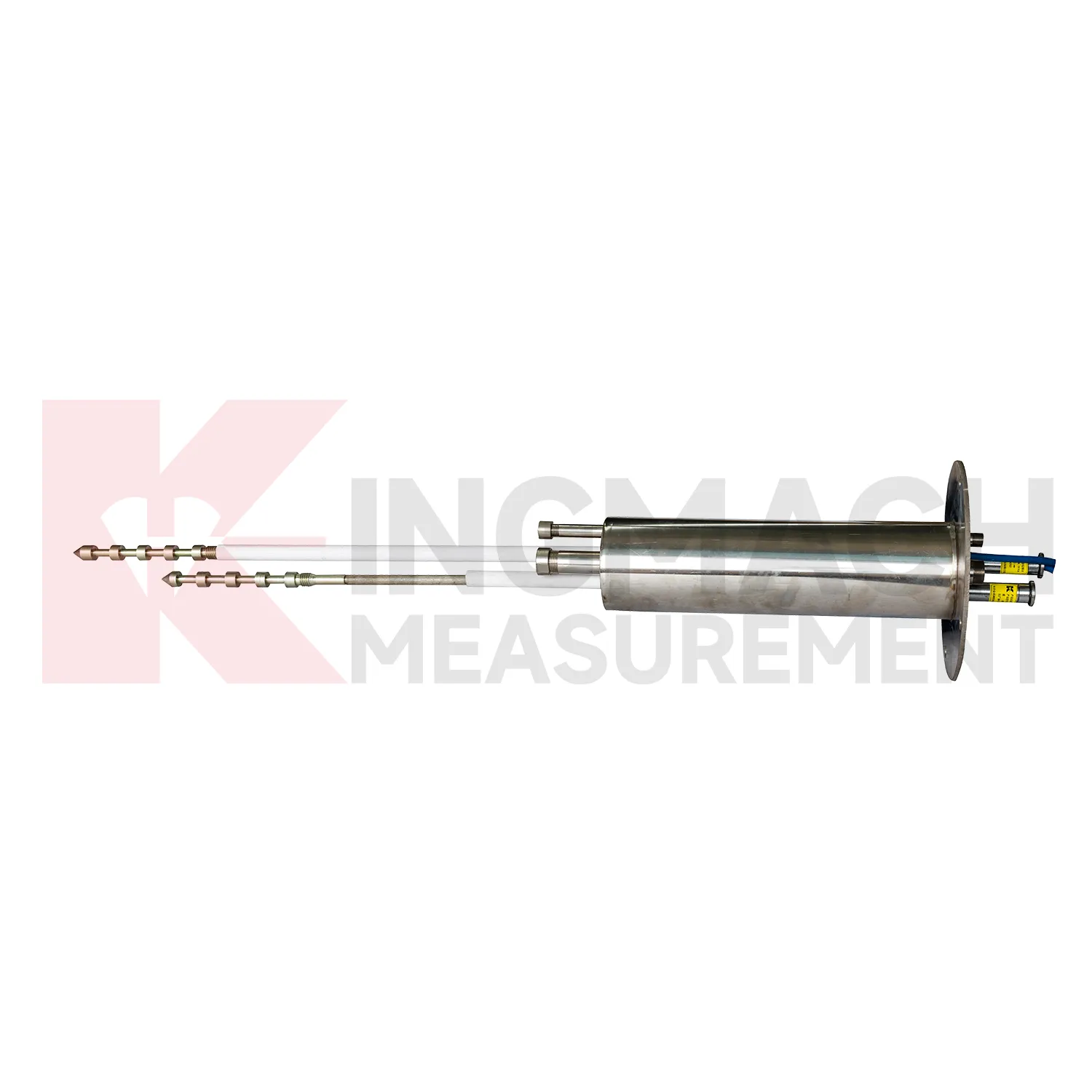

Интелигентният многоточков измервател на изместване от серията JMDL-31XXAT се използва за измерване на изместването в различни слоеве от околните скали в тунели, скални склонове, фундаментни ями и т.н., за да се разберат условията на изместване на различни скални слоеве. Продуктът се състои от измервателни уреди, PVC защитни тръби за измервателни пръти, анкерни глави, комплекти за многоточков монтаж и др., като комплектът за многоточков монтаж поддържа 3-5 точки. Монтирани чрез пробиване и фугиране, анкерните глави на различни дълбочини са закотвени към отделни скални слоеве. Неговият метод на монтаж е подобен на конструкцията на скален болт, предлагайки простота и удобство. Чрез измерване на промените в изместването на всеки габарит се анализират условията на изместване на различни скални слоеве.

Характеристики на продукта:

1. Проектиран на базата на принципа на индуктивната модулация на честотата на магнитния поток, продуктът предлага по-висока стабилност, надеждност и издръжливост. Принципът на индуктивна честотна модулация включва индуктивен чувствителен елемент, интегрални схеми и резонансни кондензатори, образуващи LC верига на трептене, която извежда честотен сигнал. Когато измервателният прът се измести в бобината, той променя магнитното съпротивление и индуктивността на бобината, като по този начин променя честотата на изходния сигнал на трептящата верига. Когато измервателният прът влезе в спиралната намотка, магнитното съпротивление намалява, индуктивността се увеличава и честотата пада. Чрез избиране на подходящи материали за пръта и оптимизиране на структурата на спиралната намотка, кондензатора и електрическата верига, промените в честотата на изходния сигнал в рамките на обхвата на движение на пръта показват прецизна линейна връзка с изместването. Тъй като прътът и бобината работят в безконтактно състояние, системата е устойчива на повреди по време на монтаж и употреба.

2. Уредът за измерване на обема включва вътрешен чип с памет с интелигентни възможности за съхранение. Фабричните настройки съхраняват постоянно параметри като модел на сензора, сериен номер и коефициенти на калибриране. Може да запише до 600 екземпляра на данни от измерване, включително време на измерване, температура (за чувствителни към температура модели), абсолютно изместване, относително изместване и стойности на нулева точка.

3. Пълното цифрово откриване осигурява предаване на сигнала на дълги разстояния без изкривявания и силна способност против смущения.

4. Отлични изолационни свойства и водоустойчива издръжливост.

5. Когато се съчетае с изчерпателния тестер на компанията, стойностите на изместване се показват директно, позволявайки интуитивни, прости и бързи измервания.

6. Интеграцията с автоматизираната система за събиране на данни на компанията позволява наблюдение без надзор или дистанционно управление.

Приложения

Интелигентният многоточков измервател на изместване от серията JMDL-31XXAT се използва за измерване на изместването в различни слоеве от околните скали в тунели, скални склонове, фундаментни ями и т.н., за да се разберат условията на изместване на различни скални слоеве.

Спецификации
