GNSS JMBD-1050

Обща информация за продукта

Продуктови бизнес условия

Описание

Въведение:

GNSS е ново поколение автоматична система за позициониране, работеща при всякакви метеорологични условия, без надзор, разработена с помощта на високопроизводителна и високопрецизна система върху чип (SoC), поддържаща многосъзвездно и многочестотно позициониране с висока точност. Той е съвместим със сигнали от китайската навигационна спътникова система BeiDou (BDS B1/B2), GPS на Съединените щати (L1/L2), руската GLONASS (L1/L2) и европейската Galileo (E1/E5b). Съставена от един или повече модули за позициониране, разположени в точки за наблюдение на инженерни проекти, системата измерва хоризонтални и вертикални премествания. Тази система представлява безпилотна автоматизирана система за измерване на преместване при всякакви метеорологични условия.

Принцип на работа:

1.Сензорен принцип:

Базирано на високопроизводителни и високопрецизни SoC чипове, новото поколение GNSS локатори поддържа многочестотно позициониране с висока точност на цялата система. Това е технология, която получава сигнали от изкуствени спътници на Земята със системи за измерване на времето с атомен часовник и извършва точкови измервания. Позиционерът получава синхронизиращото кодиране на не по-малко от четири спътника, а позицията на самия локатор може да бъде получена чрез решаване и може да се реализира динамично наблюдение.

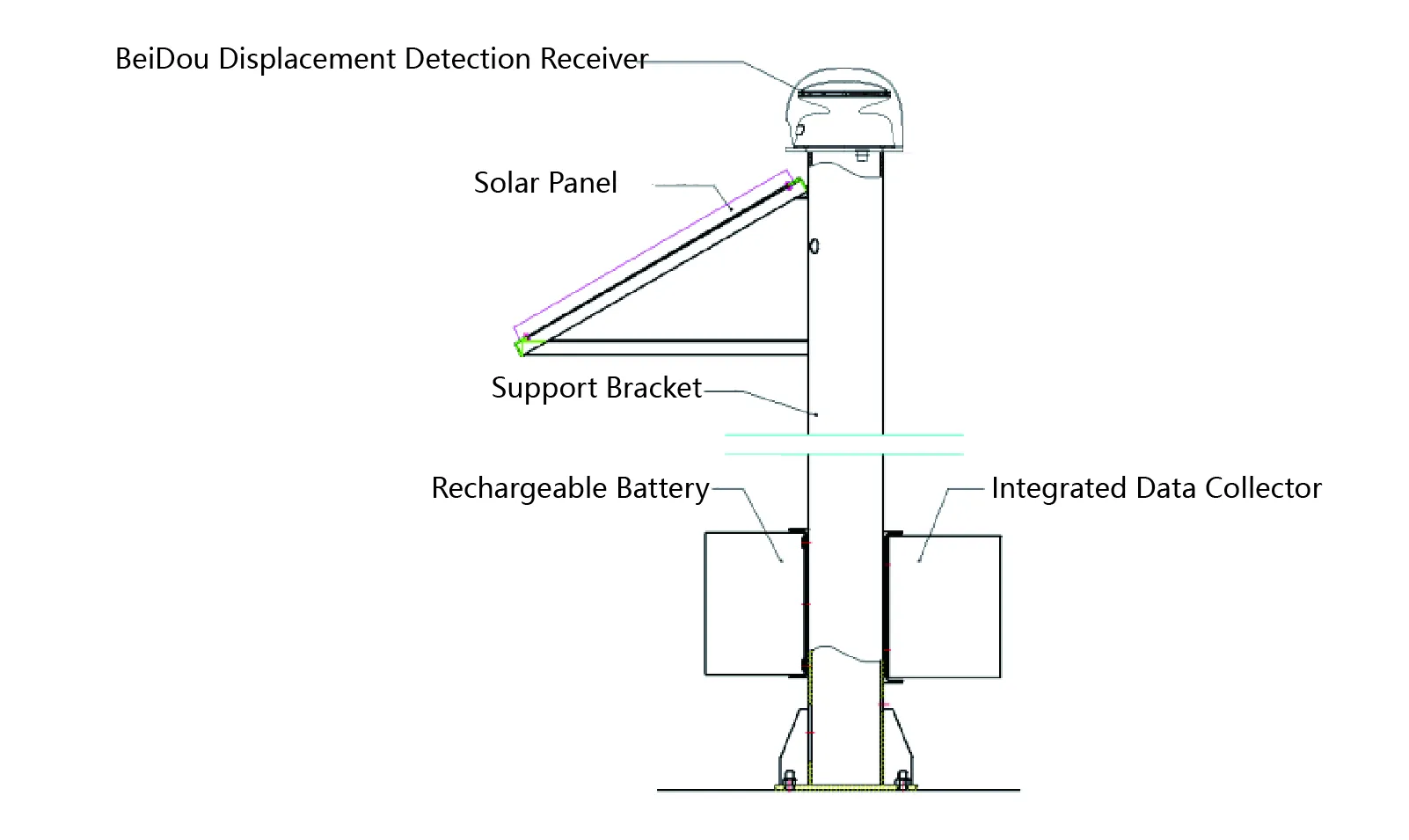

GPS системата за дистанционно измерване на изместване се състои от GNSS (пълна система) локатор, монтажна скоба, слънчеви панели, батерии и др.

2.Системен принцип:

Система, съставена от множество инструменти за позициониране, измерва техните собствени позиции, като същевременно извършва координирано диференциално изчисление чрез взаимно свързване, което позволява високопрецизни измервания на относително изместване. В такива инженерни проекти локаторът може да бъде подреден еднакво с базова точка, тестова точка, получава високопрецизна стойност на промяна на позицията на тестовата точка спрямо базовата точка.

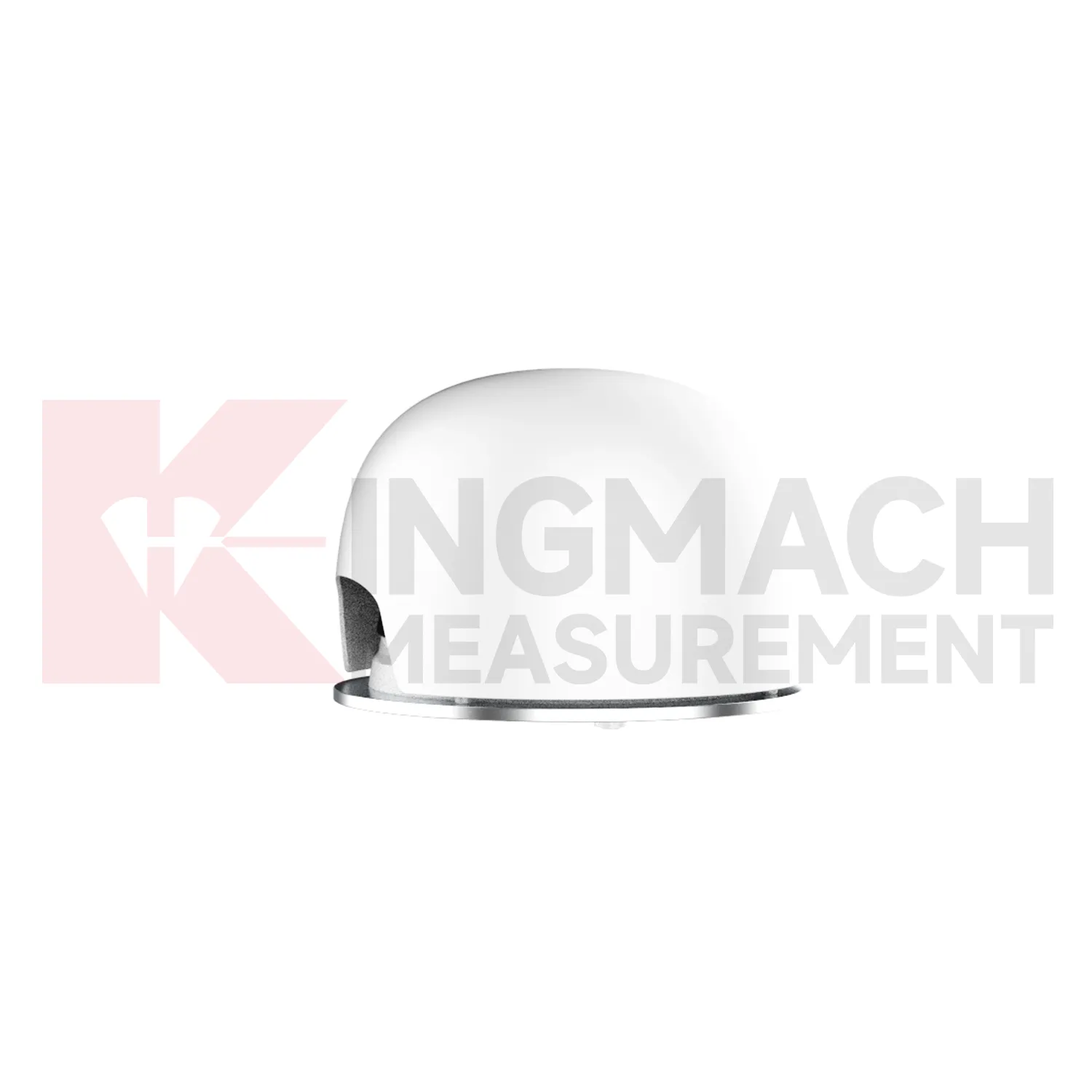

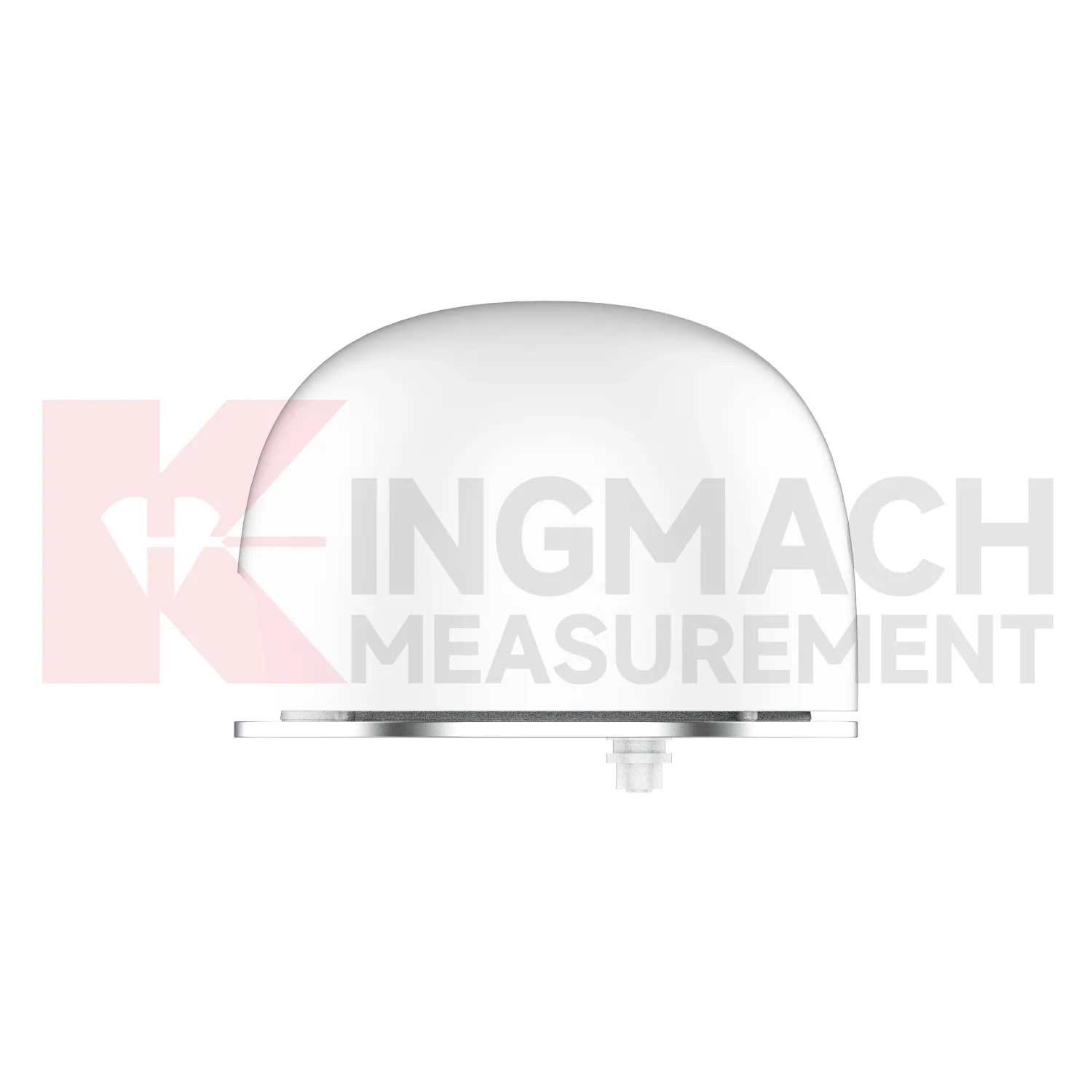

Външен вид на продукта:

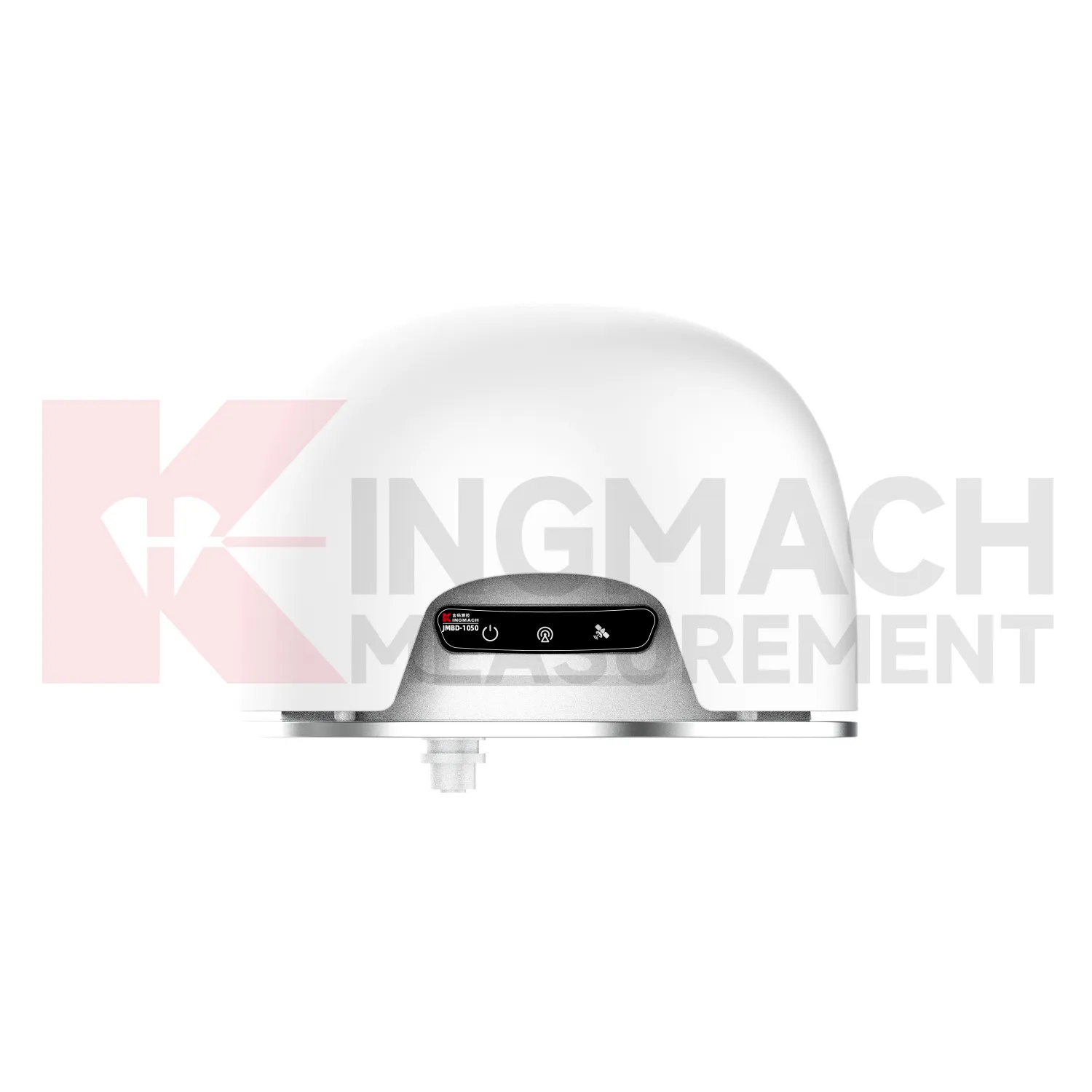

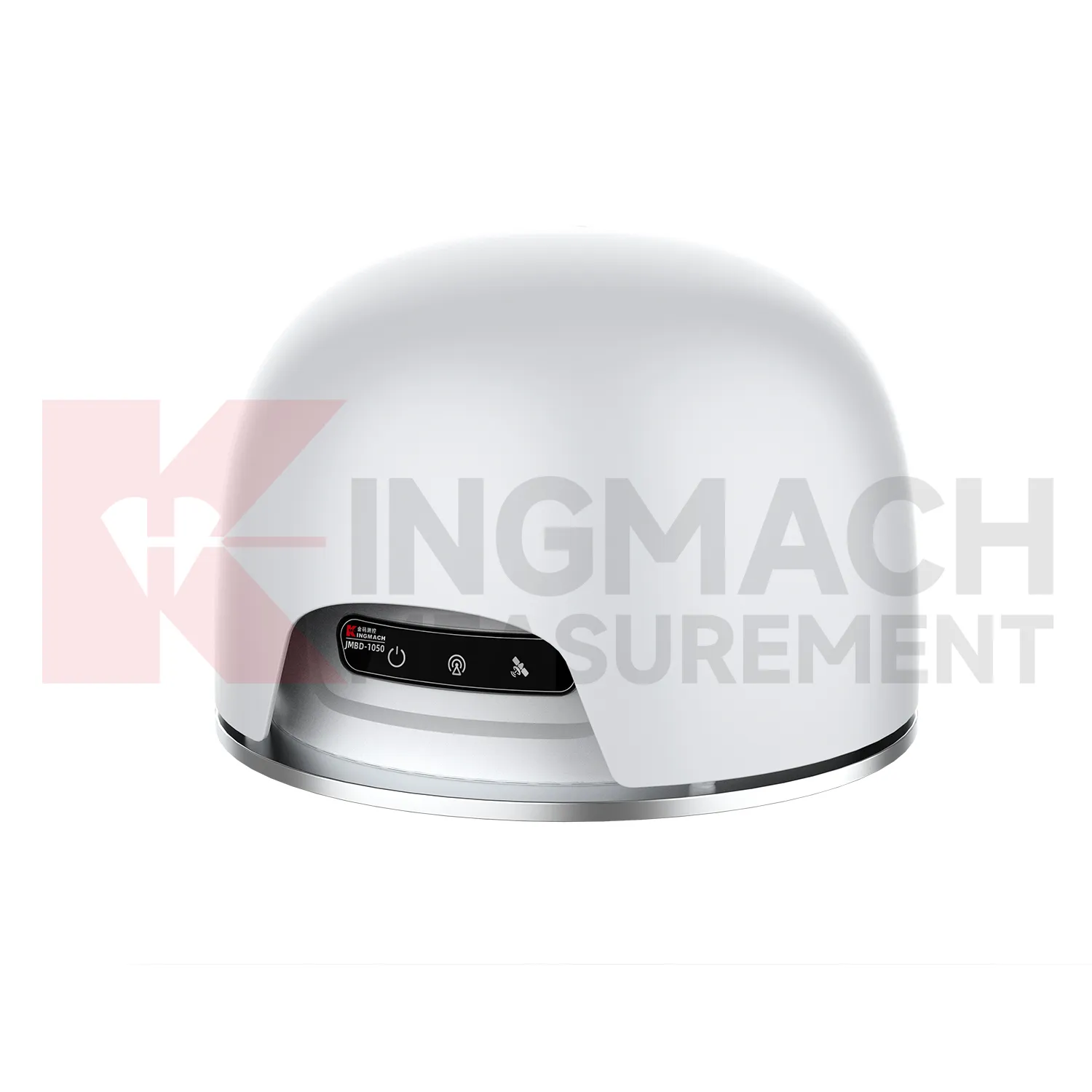

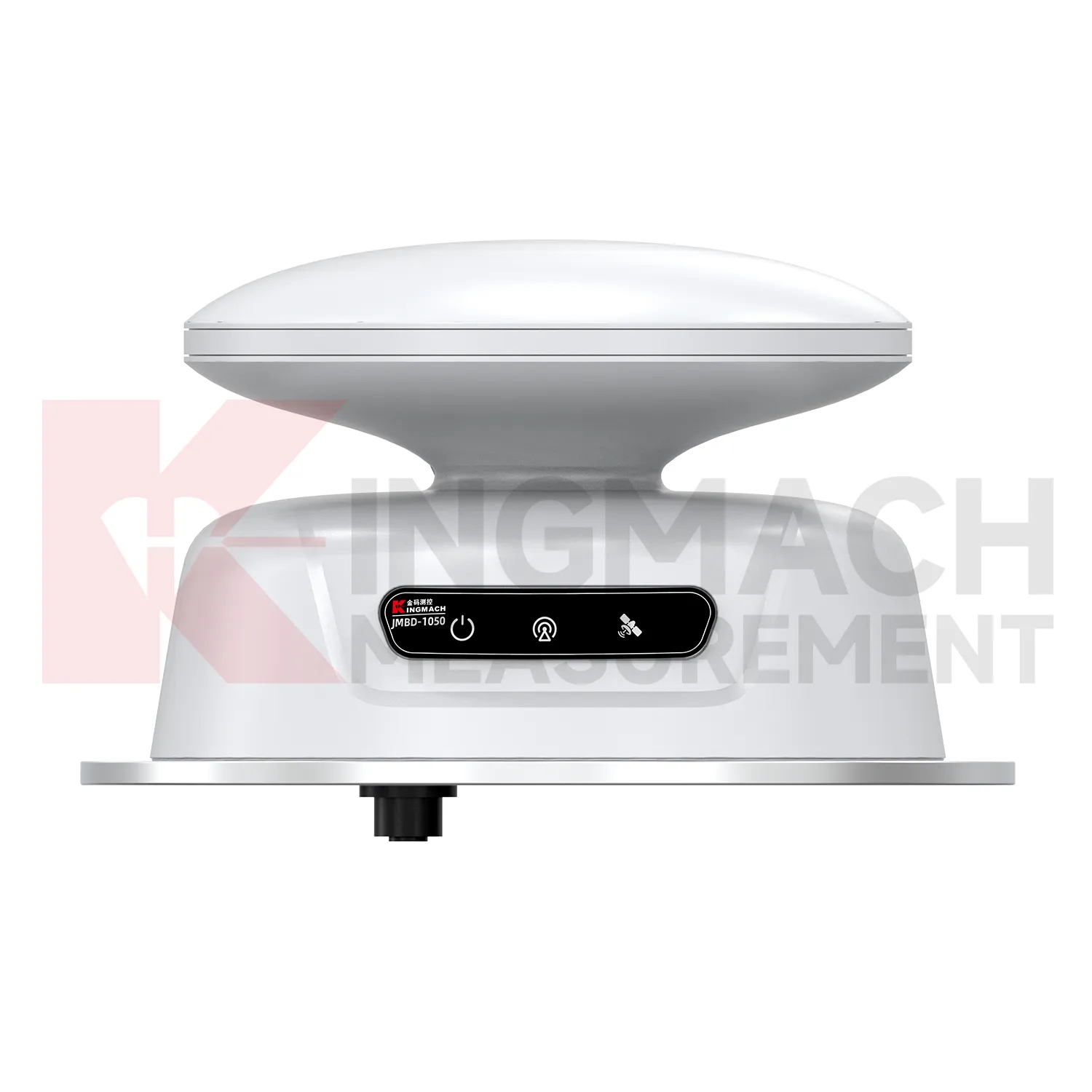

Хост панелът JMBD-1050 включва 3 индикатора и 1 интерфейс.

1. Светлинен индикатор за захранване: Свети, показва, че захранването е свързано;

Светлинен индикатор 2.4G: Светещ показва нормална 4G мрежова комуникация;

3. Светлинен индикатор за GNSS позициониране: Свети индикира за успешно позициониране;

4. Захранващ интерфейс и RS485 комуникационен интерфейс.

Приложения

Той се прилага широко в инженерни области като склонове, високоскоростни железопътни линии, мостове, сгради, мини и язовири за постигане на прецизно измерване на промените в структурното относително изместване.
