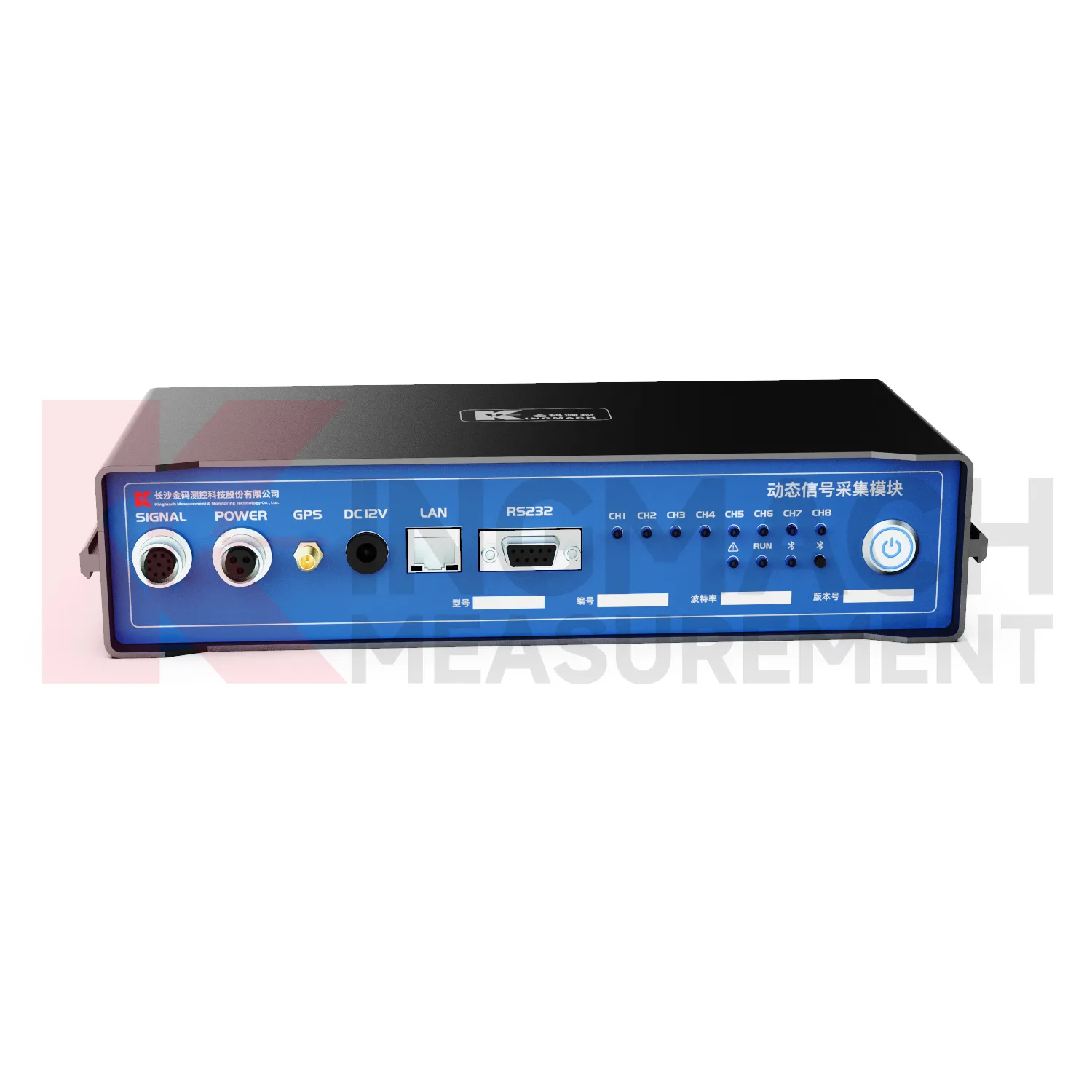

Модул за динамично събиране на сигнал JMYD-1008XC изображение 0

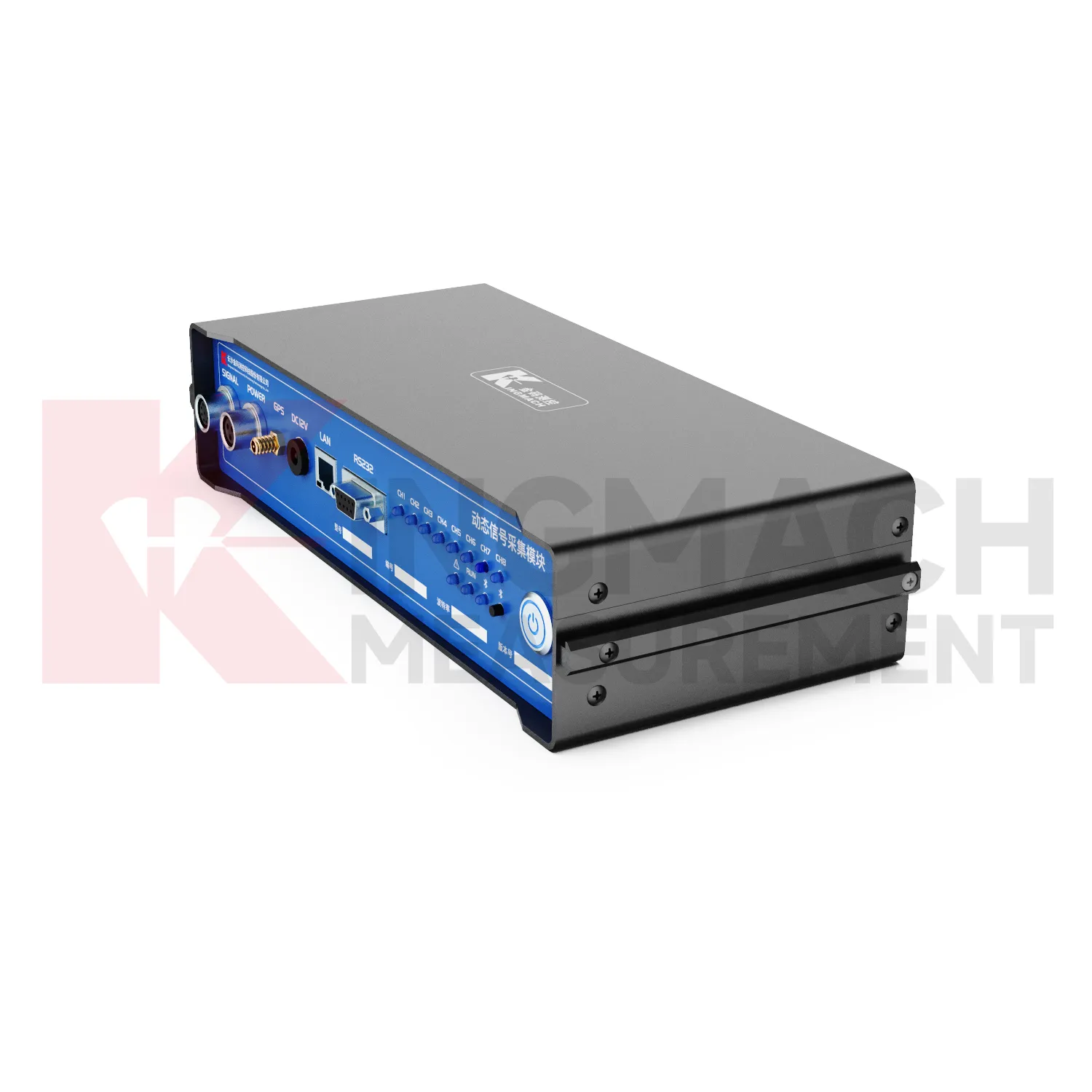

Модул за динамично събиране на сигнал JMYD-1008XC изображение 1

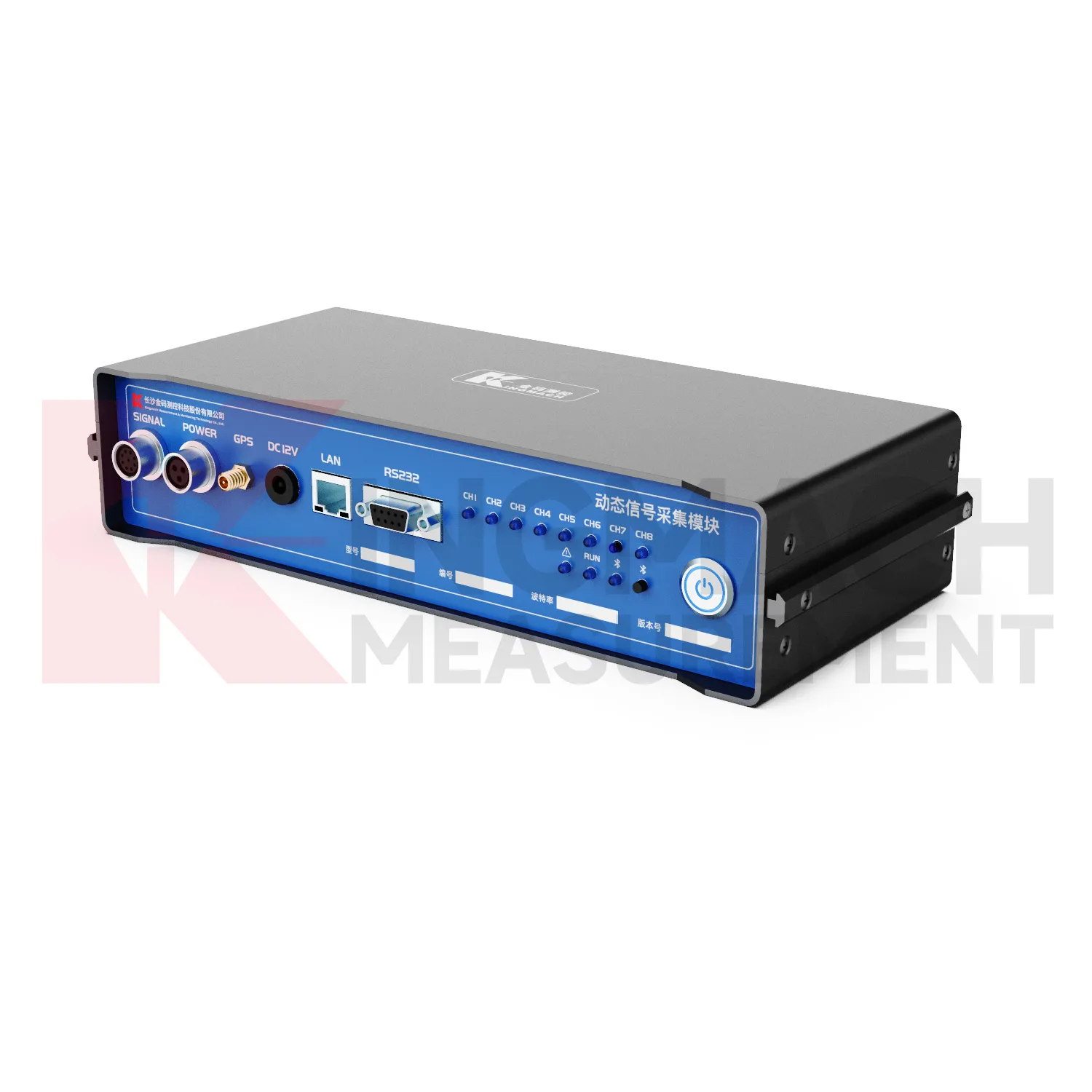

Модул за динамично събиране на сигнал JMYD-1008XC изображение 2

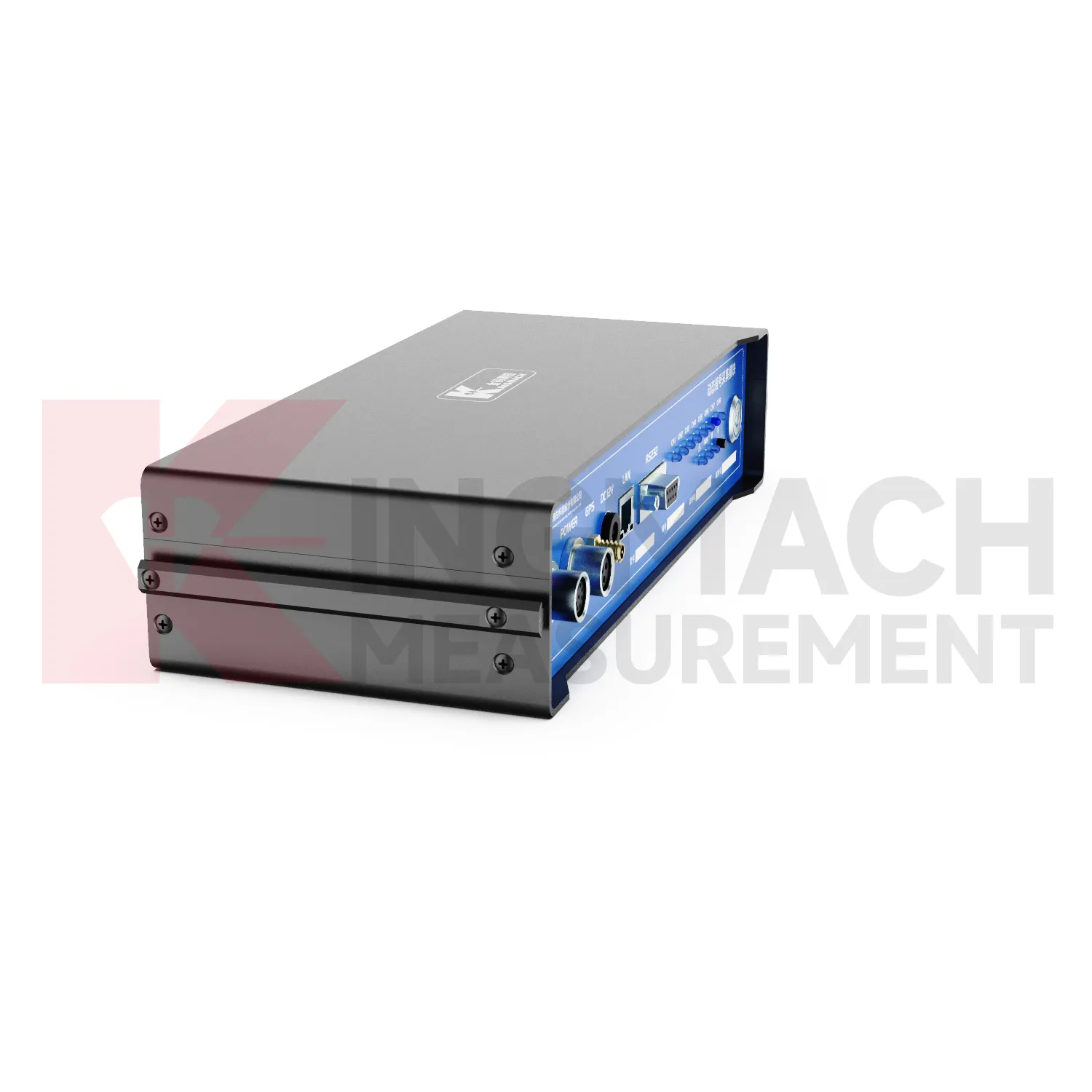

Модул за динамично събиране на сигнал JMYD-1008XC изображение 3

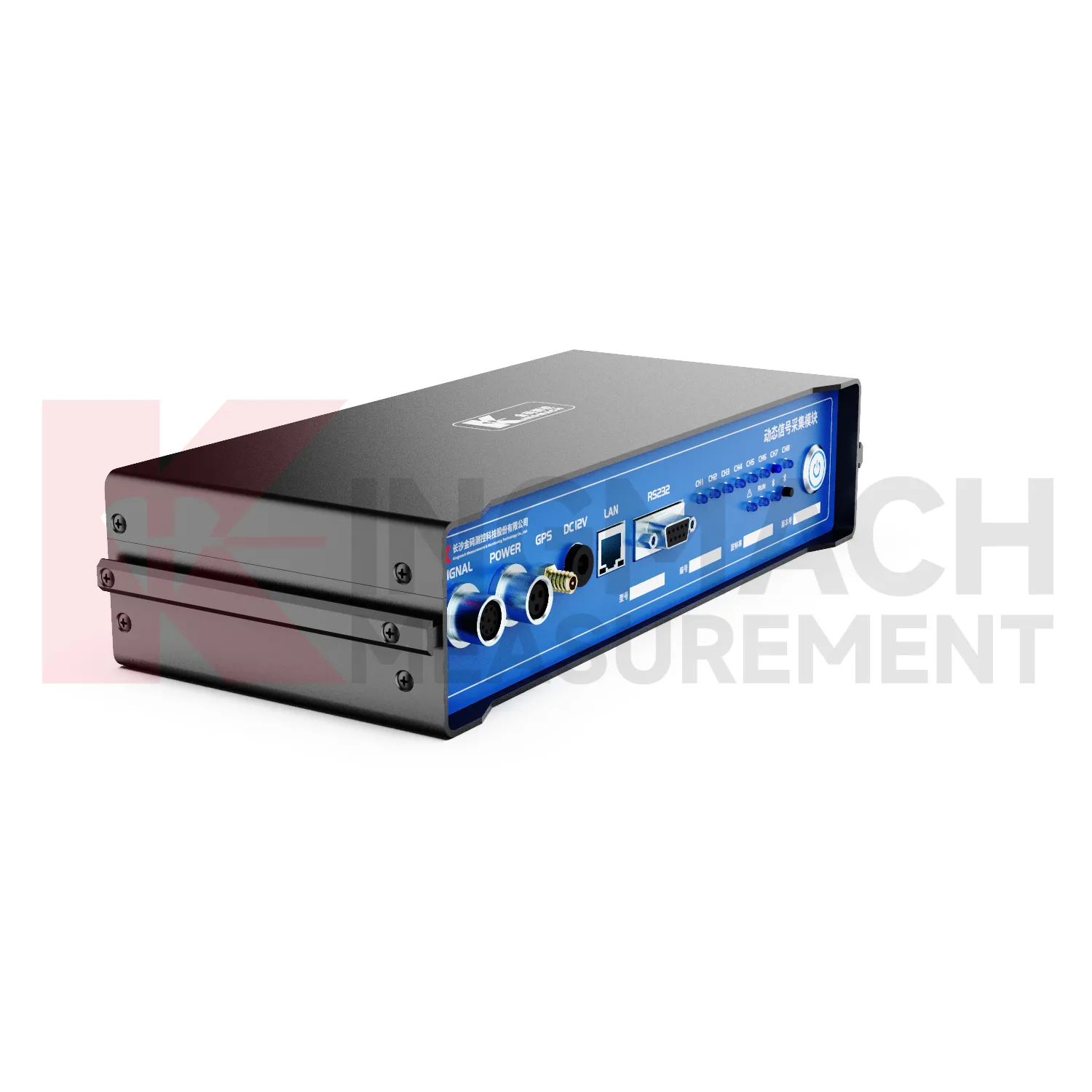

Модул за динамично събиране на сигнал JMYD-1008XC изображение 4

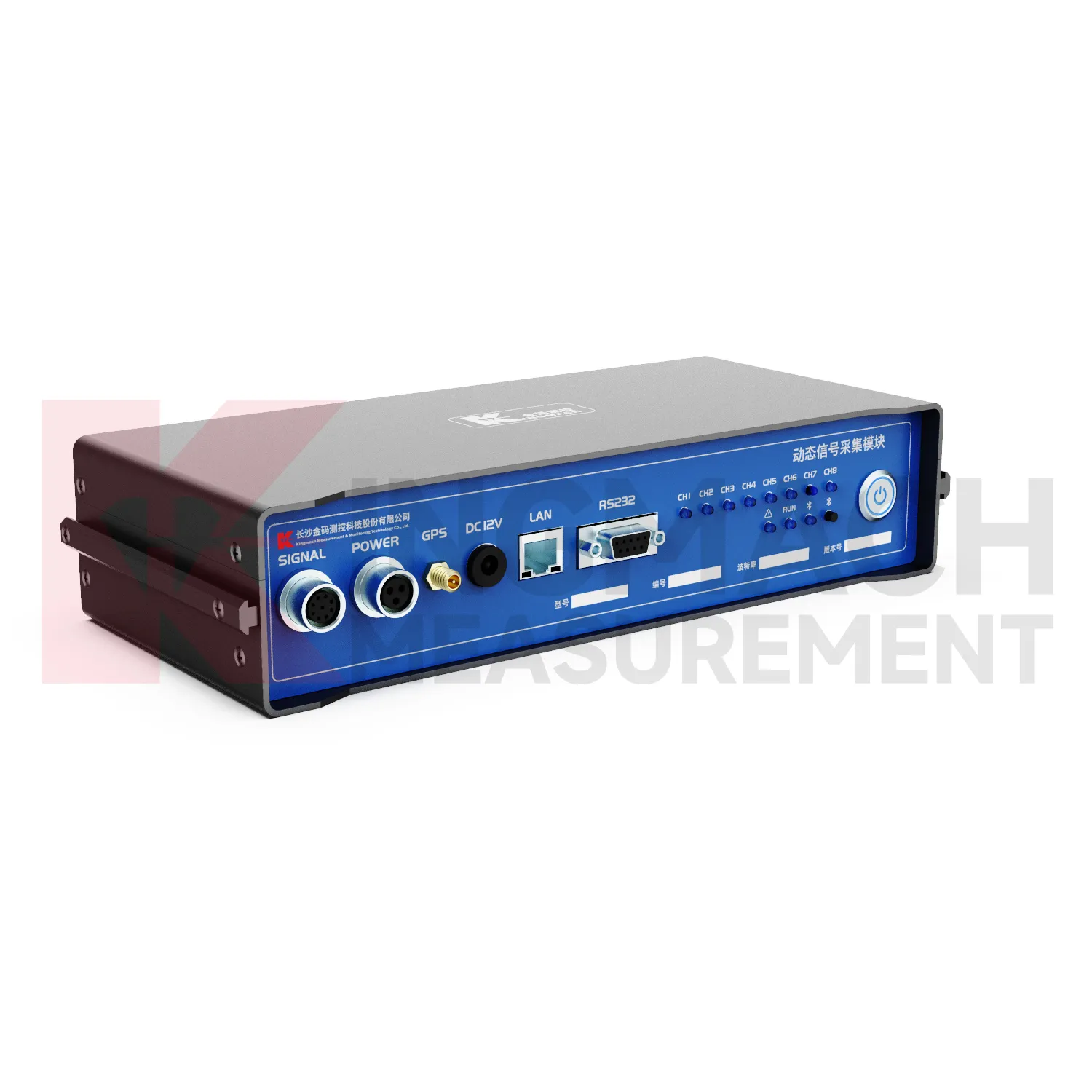

Модул за динамично събиране на сигнал JMYD-1008XC изображение 5

Модул за динамично събиране на сигнал JMYD-1008XC изображение 6

Модул за динамично събиране на сигнал JMYD-1008XC

Модулът за динамично събиране на сигнал е крайно устройство, предназначено за получаване и обработка на стандартни сигнали за напрежение. Той има вградена усилвателна схема с програмируемо усилване, интелигентен модул за управление на мощността, високоскоростна AD преобразуваща верига и основна контролна верига за придобиване. Високопроизводителният микроконтролер, с който е оборудван, позволява високоскоростна и ефективна обработка и предаване на данни.

Изтегляне

Безплатна консултация

Обща информация за продукта

Място на произход:	Чанша, Китай
Име на марката:	Кингмах
Номер на модела:	JMYD-1008XC
Сертификация:	ISO9001、ISO14001、ISO45001

Продуктови бизнес условия

Минимално количество за поръчка:	1 бр
Цена:	По договаряне
Подробности за опаковката:	Кашони или дървени кутии. Предлагат се и персонализирани решения за опаковане.
Време за доставка:	Изпраща се в рамките на 30 дни след получаване на пълното плащане.
Условия за плащане:	T/T предварително.

Описание

Въведение:

Модулът за събиране на динамичен сигнал (Модел: JMYD-1008XC) е крайно устройство за събиране и обработка на стандартизирани сигнали за напрежение. Оборудван с програмируеми вериги за усилване, интелигентни модули за управление на захранването, високоскоростни AD преобразуващи вериги и основни контролни вериги за придобиване, неговият високопроизводителен микроконтролер осигурява бърза обработка и предаване на данни. Тази система за събиране позволява ефективно и точно събиране и обработка на данни за структурни вибрации, като се отличава с компактни размери, удобна за потребителя работа и лесен монтаж.

Характеристики на системата:

l Ултра широк вход за напрежение, поддържащ 9V-36V DC захранване.

l Динамичен обхват: ≥130dB.

l 8-канално синхронно вземане на проби със скорост до 52kSPS гарантира целостта на сигнала.

l Всеки канал разполага с независима система за обработка на сигнала и 24-битов AD конвертор.

l Множество избираеми комуникационни интерфейси с компютъра, включително RS232 или Ethernet.

l С Ethernet комуникация системата поддържа каскадно свързване за неограничено разширяване на канала и паралелно вземане на проби, което позволява продължително в реално време, непрекъснато записване на многоканален сигнал с компютъра.

Приложения

Този продукт е проектиран за автоматично събиране на данни в реално време, съхранение, предаване, докладване и ранно предупреждение за сензорни сигнали в проекти за наблюдение на безопасността за геотехническо инженерство и конструкции (напр. язовири на резервоари, мостове, тунели, склонове, порутени сгради и мини, атомни електроцентрали и граждански структури), предоставяйки на строителните и оперативните мениджъри поддръжка на данни и основа за вземане на решения, свързани с текущото състояние на проекта и безопасността.

Спецификации

Захранващо напрежение	DC 9V～24V
Обхват на напрежението	±2.5V
Грешка при индикация на напрежението	±0,5% FS
Стабилност на индикацията	±0,1%/ден (измерено след 1 час загряване при 20 C ±1 C)
Честотна лента	70kHz
Отхвърляне на общ режим	>120dB (G=10)
Съотношение сигнал/шум	110dB (52kSPS)
Шум	≤3 μVrms (вход накъсо, преобразуван във вход при максимално усилване)
Комуникационни методи	Комуникационни интерфейси Ethernet, с поддръжка на RS232 и Bluetooth
Честота на вземане на проби	До 10 kHz
Размери	276 мм × 120 мм × 60 мм
Работна температура	-30 C～+70 C
